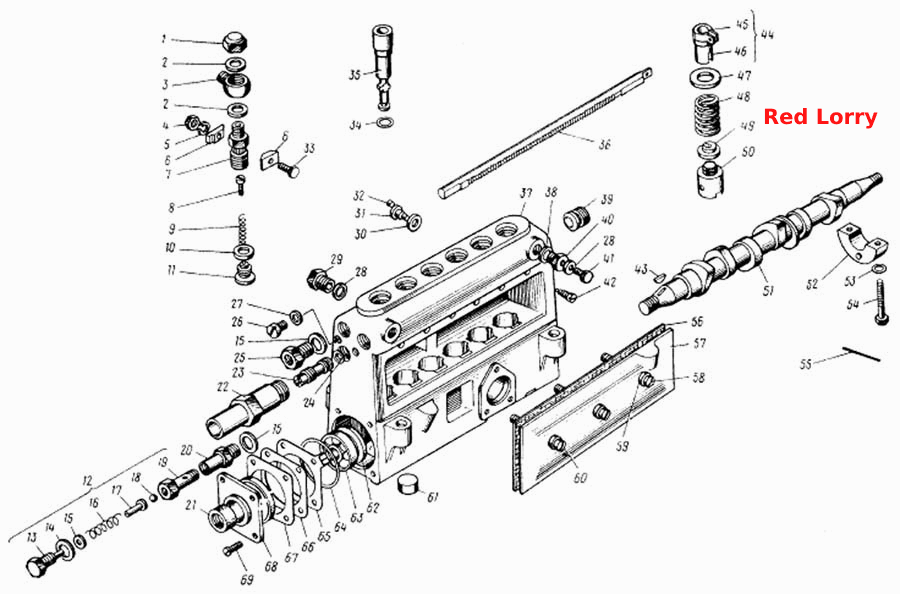

Паливний насос високого тиску двигуна ЯМЗ-236НЕ та ЯМЗ-236А
100%
Назва деталі
Паливний насос високого тиску
Заводський номер
60.1111005-20
Кількість на модель
№
Назва деталі
Ковпачкова гайка
Заводський номер
312107-П15
Кількість на модель
№
1
Назва деталі
Шайба ніпеля
Заводський номер
312450-П
Кількість на модель
№
2
Назва деталі
З'єднувальний ніпель
Заводський номер
236-1111116
Кількість на модель
№
3
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
№
4
Назва деталі
Диск .T
Заводський номер
252134-П29
Кількість на модель
№
5
Назва деталі
Сухарь мушки
Заводський номер
236-1111120
Кількість на модель
№
6
Назва деталі
Штуцер паливного насоса
Заводський номер
60.1111118-20
Кількість на модель
№
7
Назва деталі
Опора клапана
Заводський номер
60.1111113-10
Кількість на модель
№
8
Назва деталі
Пружина нагнітального клапана
Заводський номер
33-1111108
Кількість на модель
№
9
Назва деталі
Прокладка нагнітального клапана
Заводський номер
236-1111086
Кількість на модель
№
10
Назва деталі
Нагнітальний клапан у зборі
Заводський номер
33-1111102
Кількість на модель
№
11
Назва деталі
Перепускний клапан у зборі
Заводський номер
33-1111282
Кількість на модель
№
12
Назва деталі
Затор
Заводський номер
33.1111301
Кількість на модель
№
13
Назва деталі
Шайба жиклера
Заводський номер
312630-П
Кількість на модель
№
14
Назва деталі
Регулювальна шайба
Заводський номер
870617-П
Кількість на модель
№
15
Назва деталі
Пружина клапана
Заводський номер
33-1111289
Кількість на модель
№
16
Назва деталі
Направляюча клапана
Заводський номер
33.1111290
Кількість на модель
№
17
Назва деталі
Партнер B 6, 35 мм
Заводський номер
33.1111325
Кількість на модель
№
18
Назва деталі
Корпус клапана
Заводський номер
33.1111285
Кількість на модель
№
19
Назва деталі
Втулка клапана
Заводський номер
60.1111286
Кількість на модель
№
20
Назва деталі
Манжета
Заводський номер
236-1111186-АЗ
Кількість на модель
№
21
Назва деталі
Втулка обмежувача потужності
Заводський номер
236-1111238-Е
Кількість на модель
№
22
Назва деталі
Гвинт обмежувача потужності
Заводський номер
236-1111249-В
Кількість на модель
№
23
Назва деталі
Ущільнювальне кільце обмежувача потужності
Заводський номер
236-1111245
Кількість на модель
№
24
Назва деталі
Гвинт корпусу
Заводський номер
236-1111032
Кількість на модель
№
25
Назва деталі
Гвинт
Заводський номер
310704-П29
Кількість на модель
№
26
Назва деталі
Диск
Заводський номер
312446-П
Кількість на модель
№
27
Назва деталі
Диск
Заводський номер
312445-П
Кількість на модель
№
28
Назва деталі
Ввертиш
Заводський номер
236М-1111034-А
Кількість на модель
№
29
Назва деталі
Диск
Заводський номер
312353-П
Кількість на модель
№
30
Назва деталі
Стопорний гвинт
Заводський номер
310952-П15
Кількість на модель
№
31
Назва деталі
Стопор гвинта
Заводський номер
236-1111154-А
Кількість на модель
№
32
Назва деталі
Болт стяжної гайки
Заводський номер
201426-П29
Кількість на модель
№
33
Назва деталі
Кільце
Заводський номер
236М-1111083-А
Кількість на модель
№
34
Назва деталі
Плунжерна пара паливного насоса в зборі (встановлена до 1988 р.)
Заводський номер
60.1111073
Кількість на модель
№
35
Назва деталі
Рейка
Заводський номер
236-1111040
Кількість на модель
№
36
Назва деталі
Корпус насоса
Заводський номер
60.1111020
Кількість на модель
№
37
Назва деталі
Диск
Заводський номер
312449-П
Кількість на модель
№
38
Назва деталі
Корпусна пробка у зборі
Заводський номер
236-1111050
Кількість на модель
№
39
Назва деталі
Ввертиш
Заводський номер
236-1111036
Кількість на модель
№
40
Назва деталі
Затор
Заводський номер
852882-П15
Кількість на модель
№
41
Назва деталі
Установчий гвинт втулки плунжера
Заводський номер
236-1111122
Кількість на модель
№
42
Назва деталі
Сегментна шпонка
Заводський номер
314019-П
Кількість на модель
№
43
Назва деталі
Зубчаста коронка з втулкою у зборі
Заводський номер
236-1111060
Кількість на модель
№
44
Назва деталі
Зубчастий вінець
Заводський номер
236-1111062
Кількість на модель
№
45
Назва деталі
Втулка зубчастого вінця
Заводський номер
236-1111064
Кількість на модель
№
46
Назва деталі
Верхня тарілка пружини штовхача
Заводський номер
236-1111150-Б
Кількість на модель
№
47
Назва деталі
Пружина штовхача паливного насоса
Заводський номер
236-1111148-Б
Кількість на модель
№
48
Назва деталі
Нижня тарілка
Заводський номер
236-1111151-Б
Кількість на модель
№
49
Назва деталі
Штовхач плунжера
Заводський номер
236-1111136
Кількість на модель
№
50
Назва деталі
Кулачковий вал
Заводський номер
60.1111172-10
Кількість на модель
№
51
Назва деталі
Опора кулачкового вала
Заводський номер
236-1111177-Б
Кількість на модель
№
52
Назва деталі
КІЛЬЦО
Заводський номер
005-008-19-2-2
Кількість на модель
№
53
Назва деталі
гвинт
Заводський номер
852007-П15
Кількість на модель
№
54
Назва деталі
Шплінт-дріт
Заводський номер
852702-П
Кількість на модель
№
55
Назва деталі
Прокладка кришки насоса високого тиску
Заводський номер
236-1111226-А2
Кількість на модель
№
56
Назва деталі
Кришка насоса високого тиску
Заводський номер
60.1111222
Кількість на модель
№
57
Назва деталі
Гвинт кріплення кришки
Заводський номер
236-1111227-Б
Кількість на модель
№
58
Назва деталі
Диск
Заводський номер
312651-П
Кількість на модель
№
59
Назва деталі
Гвинт кріплення кришки
Заводський номер
236-1111229-Б
Кількість на модель
№
60
Назва деталі
Чашкоподібна заглушка
Заводський номер
236-1111027
Кількість на модель
№
61
Назва деталі
Диск
Заводський номер
312439-П15
Кількість на модель
№
62
Назва деталі
Роликовий підшипник кулачкового вала
Заводський номер
7204А
Кількість на модель
№
63
Назва деталі
Ущільнювальне кільце корпусу регулятора
Заводський номер
236-1111196
Кількість на модель
№
64
Назва деталі
Індикатор початку подачі палива
Заводський номер
60.1111280-10
Кількість на модель
№
65
Назва деталі
Прокладка кришки
Заводський номер
236-1111194
Кількість на модель
№
66
Назва деталі
Прокладка кришки
Заводський номер
236-1111193
Кількість на модель
№
67
Назва деталі
Кришка підшипника
Заводський номер
236-1111182-А2
Кількість на модель
№
68
Назва деталі
Гвинт
Заводський номер
311200-П29
Кількість на модель
№
69
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Паливний насос високого тиску | 60.1111005-20 | |||||||
| 1 | Ковпачкова гайка | 312107-П15 | 1 | |||||
| 2 | Шайба ніпеля | 312450-П | 2 | |||||
| 3 | З'єднувальний ніпель | 236-1111116 | 3 | |||||
| 4 | Гайка M | 250508-П29 | 4 | |||||
| 5 | Диск .T | 252134-П29 | 5 | |||||
| 6 | Сухарь мушки | 236-1111120 | 6 | |||||
| 7 | Штуцер паливного насоса | 60.1111118-20 | 7 | |||||
| 8 | Опора клапана | 60.1111113-10 | 8 | |||||
| 9 | Пружина нагнітального клапана | 33-1111108 | 9 | |||||
| 10 | Прокладка нагнітального клапана | 236-1111086 | 10 | |||||
| 11 | Нагнітальний клапан у зборі | 33-1111102 | 11 | |||||
| 12 | Перепускний клапан у зборі | 33-1111282 | 12 | |||||
| 13 | Затор | 33.1111301 | 13 | |||||
| 14 | Шайба жиклера | 312630-П | 14 | |||||
| 15 | Регулювальна шайба | 870617-П | 15 | |||||
| 16 | Пружина клапана | 33-1111289 | 16 | |||||
| 17 | Направляюча клапана | 33.1111290 | 17 | |||||
| 18 | Партнер B 6, 35 мм | 33.1111325 | 18 | |||||
| 19 | Корпус клапана | 33.1111285 | 19 | |||||
| 20 | Втулка клапана | 60.1111286 | 20 | |||||
| 21 | Манжета | 236-1111186-АЗ | 21 | |||||
| 22 | Втулка обмежувача потужності | 236-1111238-Е | 22 | |||||
| 23 | Гвинт обмежувача потужності | 236-1111249-В | 23 | |||||
| 24 | Ущільнювальне кільце обмежувача потужності | 236-1111245 | 24 | |||||
| 25 | Гвинт корпусу | 236-1111032 | 25 | |||||
| 26 | Гвинт | 310704-П29 | 26 | |||||
| 27 | Диск | 312446-П | 27 | |||||
| 28 | Диск | 312445-П | 28 | |||||
| 29 | Ввертиш | 236М-1111034-А | 29 | |||||
| 30 | Диск | 312353-П | 30 | |||||
| 31 | Стопорний гвинт | 310952-П15 | 31 | |||||
| 32 | Стопор гвинта | 236-1111154-А | 32 | |||||
| 33 | Болт стяжної гайки | 201426-П29 | 33 | |||||
| 34 | Кільце | 236М-1111083-А | 34 | |||||
| 35 | Плунжерна пара паливного насоса в зборі (встановлена до 1988 р.) | 60.1111073 | 35 | |||||
| 36 | Рейка | 236-1111040 | 36 | |||||
| 37 | Корпус насоса | 60.1111020 | 37 | |||||
| 38 | Диск | 312449-П | 38 | |||||
| 39 | Корпусна пробка у зборі | 236-1111050 | 39 | |||||
| 40 | Ввертиш | 236-1111036 | 40 | |||||
| 41 | Затор | 852882-П15 | 41 | |||||
| 42 | Установчий гвинт втулки плунжера | 236-1111122 | 42 | |||||
| 43 | Сегментна шпонка | 314019-П | 43 | |||||
| 44 | Зубчаста коронка з втулкою у зборі | 236-1111060 | 44 | |||||
| 45 | Зубчастий вінець | 236-1111062 | 45 | |||||
| 46 | Втулка зубчастого вінця | 236-1111064 | 46 | |||||
| 47 | Верхня тарілка пружини штовхача | 236-1111150-Б | 47 | |||||
| 48 | Пружина штовхача паливного насоса | 236-1111148-Б | 48 | |||||
| 49 | Нижня тарілка | 236-1111151-Б | 49 | |||||
| 50 | Штовхач плунжера | 236-1111136 | 50 | |||||
| 51 | Кулачковий вал | 60.1111172-10 | 51 | |||||
| 52 | Опора кулачкового вала | 236-1111177-Б | 52 | |||||
| 53 | КІЛЬЦО | 005-008-19-2-2 | 53 | |||||
| 54 | гвинт | 852007-П15 | 54 | |||||
| 55 | Шплінт-дріт | 852702-П | 55 | |||||
| 56 | Прокладка кришки насоса високого тиску | 236-1111226-А2 | 56 | |||||
| 57 | Кришка насоса високого тиску | 60.1111222 | 57 | |||||
| 58 | Гвинт кріплення кришки | 236-1111227-Б | 58 | |||||
| 59 | Диск | 312651-П | 59 | |||||
| 60 | Гвинт кріплення кришки | 236-1111229-Б | 60 | |||||
| 61 | Чашкоподібна заглушка | 236-1111027 | 61 | |||||
| 62 | Диск | 312439-П15 | 62 | |||||
| 63 | Роликовий підшипник кулачкового вала | 7204А | 63 | |||||
| 64 | Ущільнювальне кільце корпусу регулятора | 236-1111196 | 64 | |||||
| 65 | Індикатор початку подачі палива | 60.1111280-10 | 65 | |||||
| 66 | Прокладка кришки | 236-1111194 | 66 | |||||
| 67 | Прокладка кришки | 236-1111193 | 67 | |||||
| 68 | Кришка підшипника | 236-1111182-А2 | 68 | |||||
| 69 | Гвинт | 311200-П29 | 69 |
