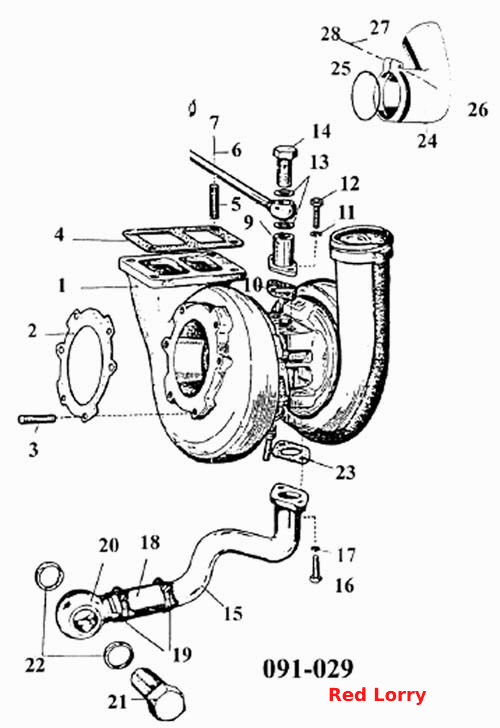

Турбокомпресор двигуна
100%
Назва деталі
Турбокомпресор
Заводський номер
452 169-1
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
8.09901-0001
Кількість на модель
1
№
2
Назва деталі
Шпилька
Заводський номер
1.90201-0143
Кількість на модель
6
№
3
Назва деталі
Прокладка
Заводський номер
1.09901-0011
Кількість на модель
1
№
4
Назва деталі
Шпилька
Заводський номер
1.90201-0152
Кількість на модель
4
№
5
Назва деталі
Диск
Заводський номер
10-140 НV МSZ 2201
Кількість на модель
4
№
6
Назва деталі
Гайка
Заводський номер
М10 ISО 4032-8
Кількість на модель
10
№
7
Назва деталі
Нагнітальний магістральний трубопровід
Заводський номер
10.05701-5026
Кількість на модель
1
№
8
Назва деталі
Фланець
Заводський номер
10.05715-5002
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
1.96601-0180
Кількість на модель
1
№
10
Назва деталі
Пружинна шайба для замка
Заводський номер
В8 DIN 127
Кількість на модель
2
№
11
Назва деталі
гвинт
Заводський номер
М8х20 ISО 4017-10.9
Кількість на модель
4
№
12
Назва деталі
Ущільнювальне кільце
Заводський номер
А18х24-Сu МSZ 18716
Кількість на модель
4
№
13
Назва деталі
Порожнистий гвинт
Заводський номер
13А МVGSZ 625
Кількість на модель
1
№
14
Назва деталі
Зливна трубка
Заводський номер
10.05701-5025
Кількість на модель
1
№
15
Назва деталі
Гумовий патрубок діаметром 22х60
Заводський номер
3.96301-0810
Кількість на модель
1
№
18
Назва деталі
Хомут
Заводський номер
ТОRRО 23-35/9 С12W2В
Кількість на модель
2
№
19
Назва деталі
Наконечник трубки
Заводський номер
10.05701-5030
Кількість на модель
1
№
20
Назва деталі
Порожнистий гвинт
Заводський номер
20А МVGSZ 625
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
3.96601-0805
Кількість на модель
1
№
23
Назва деталі
Патрубок
Заводський номер
8.08201-0016
Кількість на модель
1
№
24
Назва деталі
Кільце
Заводський номер
8.96501-0002
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
М8х55 МVGSZ 598-10.9
Кількість на модель
1
№
26
Назва деталі
Диск
Заводський номер
8-140 НV МSZ 2201
Кількість на модель
1
№
27
Назва деталі
Гайка
Заводський номер
М8 ISО 4032-8
Кількість на модель
1
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Турбокомпресор | 452 169-1 | 1 | 1 | 1 | |||
| 2 | Прокладка | 8.09901-0001 | 1 | 1 | 2 | |||
| 3 | Шпилька | 1.90201-0143 | 6 | 6 | 3 | |||
| 4 | Прокладка | 1.09901-0011 | 1 | 1 | 4 | |||
| 5 | Шпилька | 1.90201-0152 | 4 | 4 | 5 | |||
| 6 | Диск | 10-140 НV МSZ 2201 | 4 | 4 | 6 | |||
| 7 | Гайка | М10 ISО 4032-8 | 10 | 10 | 7 | |||
| 8 | Нагнітальний магістральний трубопровід | 10.05701-5026 | 1 | 1 | 8 | |||
| 9 | Фланець | 10.05715-5002 | 1 | 1 | 9 | |||
| 10 | Прокладка | 1.96601-0180 | 1 | 1 | 10 | |||
| 11 | Пружинна шайба для замка | В8 DIN 127 | 2 | 2 | 11 | |||
| 12 | гвинт | М8х20 ISО 4017-10.9 | 4 | 4 | 12 | |||
| 13 | Ущільнювальне кільце | А18х24-Сu МSZ 18716 | 4 | 4 | 13 | |||
| 14 | Порожнистий гвинт | 13А МVGSZ 625 | 1 | 1 | 14 | |||
| 15 | Зливна трубка | 10.05701-5025 | 1 | 1 | 15 | |||
| 18 | Гумовий патрубок діаметром 22х60 | 3.96301-0810 | 1 | 1 | 18 | |||
| 19 | Хомут | ТОRRО 23-35/9 С12W2В | 2 | 2 | 19 | |||
| 20 | Наконечник трубки | 10.05701-5030 | 1 | 1 | 20 | |||
| 21 | Порожнистий гвинт | 20А МVGSZ 625 | 1 | 1 | 21 | |||
| 23 | Прокладка | 3.96601-0805 | 1 | 1 | 23 | |||
| 24 | Патрубок | 8.08201-0016 | 1 | 1 | 24 | |||
| 25 | Кільце | 8.96501-0002 | 1 | 1 | 25 | |||
| 26 | гвинт | М8х55 МVGSZ 598-10.9 | 1 | 1 | 26 | |||
| 27 | Диск | 8-140 НV МSZ 2201 | 1 | 1 | 27 | |||
| 28 | Гайка | М8 ISО 4032-8 | 1 | 1 | 28 |
