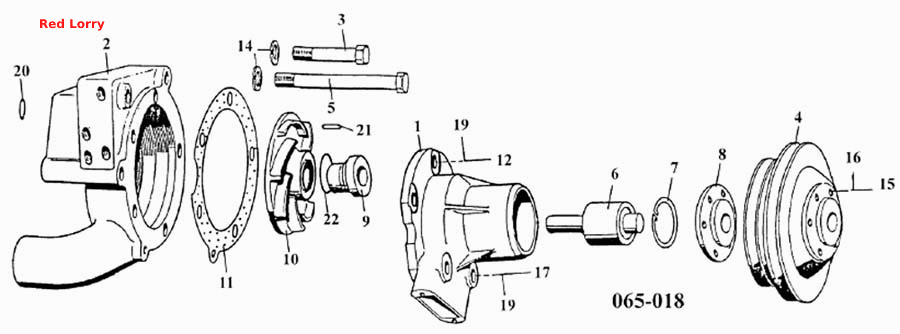

Водяний насос двигуна D10TSLL-160E2
100%
Назва деталі
Водяний насос у зборі
Заводський номер
10.06501-6004
Кількість на модель
1
№
Назва деталі
Ремінь 2х12,5х1125 DIN 7753 В 1.3
Заводський номер
Ремень 2х12,5х1125 DIN 7753 В 1.3
Кількість на модель
1
№
Назва деталі
Корпус насоса, всмоктувальна секція
Заводський номер
10.06501-0002
Кількість на модель
1
№
1
Назва деталі
Корпус насоса, нагнітальна секція
Заводський номер
1.06501-0137
Кількість на модель
1
№
2
Назва деталі
гвинт
Заводський номер
М10х45 МVGSZ 598-10.9
Кількість на модель
2
№
3
Назва деталі
Шків
Заводський номер
3.06503-0817
Кількість на модель
1
№
4
Назва деталі
гвинт
Заводський номер
М10х115 ISО 4014-10.9
Кількість на модель
3
№
5
Назва деталі
Вал з підшипником 01-РLС 77-2-4-00-8464/М
Заводський номер
3.93410-6804
Кількість на модель
1
№
6
Назва деталі
Стопорне кільце
Заводський номер
55 МSZ 231
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
3.06503-0820
Кількість на модель
1
№
8
Назва деталі
Сальник осі водяного насоса
Заводський номер
3.06520-6817
Кількість на модель
1
№
9
Назва деталі
Крильчатка
Заводський номер
3.06506-0806
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
3.06903-0801
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
М8х22 ISО 4017-10.9
Кількість на модель
2
№
12
Назва деталі
Пружинна шайба для замка
Заводський номер
В10 DIN 127
Кількість на модель
4
№
14
Назва деталі
гвинт
Заводський номер
М8х25 ISО 4017-10.9
Кількість на модель
6
№
15
Назва деталі
Пружинна шайба для замка
Заводський номер
В8 DIN 127
Кількість на модель
6
№
16
Назва деталі
гвинт
Заводський номер
М8х60 ISО 4017-10.9
Кількість на модель
2
№
17
Назва деталі
Ущільнювальне кільце
Заводський номер
А8х11,5-Сu МSZ 18716
Кількість на модель
52
№
19
Назва деталі
Прокладка
Заводський номер
1.06901-0027
Кількість на модель
1
№
20
Назва деталі
Штифт
Заводський номер
3х8 МSZ 2244-6.8
Кількість на модель
1
№
21
Назва деталі
Контр-кільце
Заводський номер
3.06520-6818
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Водяний насос у зборі | 10.06501-6004 | 1 | 1 | |||||
| Ремінь 2х12,5х1125 DIN 7753 В 1.3 | Ремень 2х12,5х1125 DIN 7753 В 1.3 | 1 | 1 | |||||
| 1 | Корпус насоса, всмоктувальна секція | 10.06501-0002 | 1 | 1 | 1 | |||
| 2 | Корпус насоса, нагнітальна секція | 1.06501-0137 | 1 | 1 | 2 | |||
| 3 | гвинт | М10х45 МVGSZ 598-10.9 | 2 | 2 | 3 | |||
| 4 | Шків | 3.06503-0817 | 1 | 1 | 4 | |||
| 5 | гвинт | М10х115 ISО 4014-10.9 | 3 | 3 | 5 | |||
| 6 | Вал з підшипником 01-РLС 77-2-4-00-8464/М | 3.93410-6804 | 1 | 1 | 6 | |||
| 7 | Стопорне кільце | 55 МSZ 231 | 1 | 1 | 7 | |||
| 8 | Диск | 3.06503-0820 | 1 | 1 | 8 | |||
| 9 | Сальник осі водяного насоса | 3.06520-6817 | 1 | 1 | 9 | |||
| 10 | Крильчатка | 3.06506-0806 | 1 | 1 | 10 | |||
| 11 | Прокладка | 3.06903-0801 | 1 | 1 | 11 | |||
| 12 | гвинт | М8х22 ISО 4017-10.9 | 2 | 2 | 12 | |||
| 14 | Пружинна шайба для замка | В10 DIN 127 | 4 | 4 | 14 | |||
| 15 | гвинт | М8х25 ISО 4017-10.9 | 6 | 6 | 15 | |||
| 16 | Пружинна шайба для замка | В8 DIN 127 | 6 | 6 | 16 | |||
| 17 | гвинт | М8х60 ISО 4017-10.9 | 2 | 2 | 17 | |||
| 19 | Ущільнювальне кільце | А8х11,5-Сu МSZ 18716 | 52 | 52 | 19 | |||
| 20 | Прокладка | 1.06901-0027 | 1 | 1 | 20 | |||
| 21 | Штифт | 3х8 МSZ 2244-6.8 | 1 | 1 | 21 | |||
| 22 | Контр-кільце | 3.06520-6818 | 1 | 1 | 22 |
