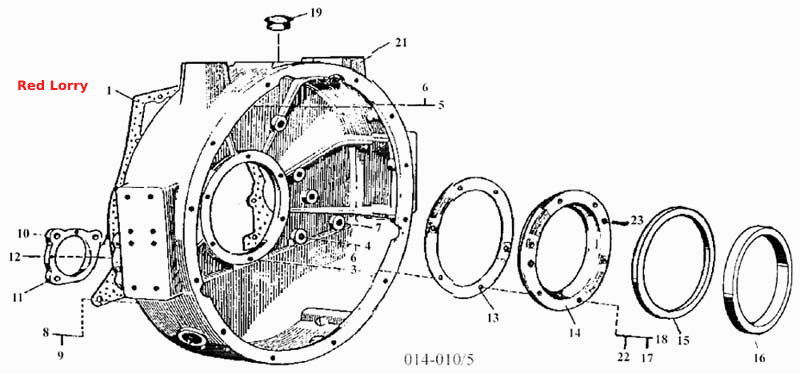

Картер маховика двигуна D10TSLL-160E2
100%
Назва деталі
Прокладка
Заводський номер
3.01904-0006
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
1,25d М6х18А МSZ 2402-10.9
Кількість на модель
6
№
3
Назва деталі
Болт M12x1,5x45
Заводський номер
3.90062-0802
Кількість на модель
8
№
4
Назва деталі
Гайка
Заводський номер
М12х1,5 ISО 8673-6
Кількість на модель
2
№
5
Назва деталі
Замочна шайба
Заводський номер
В12 DIN 127
Кількість на модель
10
№
6
Назва деталі
гвинт
Заводський номер
14х85 МSZ 2460-10.9
Кількість на модель
2
№
7
Назва деталі
Гайка
Заводський номер
М14 ISО 4032-8
Кількість на модель
2
№
8
Назва деталі
Замочна шайба
Заводський номер
В14 DIN 127
Кількість на модель
2
№
9
Назва деталі
гвинт
Заводський номер
1,25хd М10х38А МSZ 2402-10.9
Кількість на модель
3
№
10
Назва деталі
проміжний фланець
Заводський номер
1.19120-0017
Кількість на модель
1
№
11
Назва деталі
Штифт
Заводський номер
А6х14 ISО 2338
Кількість на модель
2
№
12
Назва деталі
Прокладка
Заводський номер
1.01905-0052
Кількість на модель
1
№
13
Назва деталі
Задній фланець
Заводський номер
3.01505-0811
Кількість на модель
1
№
14
Назва деталі
Ущільнювальне кільце діаметром 138х160х15
Заводський номер
10.01510-0002
Кількість на модель
1
№
15
Назва деталі
Розпірне кільце
Заводський номер
3.01505-0812
Кількість на модель
1
№
16
Назва деталі
Пружинна шайба для замка
Заводський номер
В6 DIN 127
Кількість на модель
6
№
17
Назва деталі
Гайка
Заводський номер
М6 ISО 4032-8
Кількість на модель
6
№
18
Назва деталі
Гумова пробка
Заводський номер
1.96002-0003
Кількість на модель
2
№
19
Назва деталі
Картер маховика
Заводський номер
3.1401-0819
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
6-140 НV МSZ 2201
Кількість на модель
6
№
22
Назва деталі
Штифт
Заводський номер
А6х10 ISО 2338
Кількість на модель
2
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 3.01904-0006 | 1 | 1 | 1 | |||
| 3 | гвинт | 1,25d М6х18А МSZ 2402-10.9 | 6 | 6 | 3 | |||
| 4 | Болт M12x1,5x45 | 3.90062-0802 | 8 | 8 | 4 | |||
| 5 | Гайка | М12х1,5 ISО 8673-6 | 2 | 2 | 5 | |||
| 6 | Замочна шайба | В12 DIN 127 | 10 | 10 | 6 | |||
| 7 | гвинт | 14х85 МSZ 2460-10.9 | 2 | 2 | 7 | |||
| 8 | Гайка | М14 ISО 4032-8 | 2 | 2 | 8 | |||
| 9 | Замочна шайба | В14 DIN 127 | 2 | 2 | 9 | |||
| 10 | гвинт | 1,25хd М10х38А МSZ 2402-10.9 | 3 | 3 | 10 | |||
| 11 | проміжний фланець | 1.19120-0017 | 1 | 1 | 11 | |||
| 12 | Штифт | А6х14 ISО 2338 | 2 | 2 | 12 | |||
| 13 | Прокладка | 1.01905-0052 | 1 | 1 | 13 | |||
| 14 | Задній фланець | 3.01505-0811 | 1 | 1 | 14 | |||
| 15 | Ущільнювальне кільце діаметром 138х160х15 | 10.01510-0002 | 1 | 1 | 15 | |||
| 16 | Розпірне кільце | 3.01505-0812 | 1 | 1 | 16 | |||
| 17 | Пружинна шайба для замка | В6 DIN 127 | 6 | 6 | 17 | |||
| 18 | Гайка | М6 ISО 4032-8 | 6 | 6 | 18 | |||
| 19 | Гумова пробка | 1.96002-0003 | 2 | 2 | 19 | |||
| 21 | Картер маховика | 3.1401-0819 | 1 | 1 | 21 | |||
| 22 | Диск | 6-140 НV МSZ 2201 | 6 | 6 | 22 | |||
| 23 | Штифт | А6х10 ISО 2338 | 2 | 2 | 23 |
