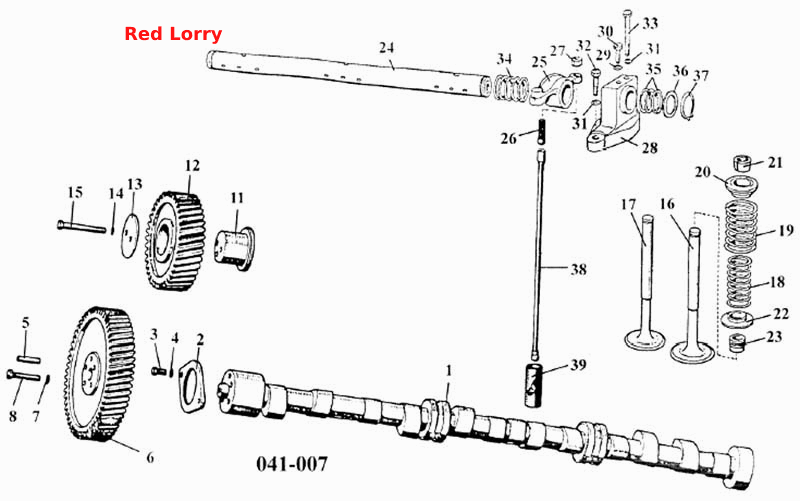

Газорозподільний механізм двигуна D10TSLL-160E2
100%
Назва деталі
Розподільний вал
Заводський номер
3.04401-0802
Кількість на модель
1
№
1
Назва деталі
Фланець
Заводський номер
1.98112-0038
Кількість на модель
1
№
2
Назва деталі
гвинт
Заводський номер
3.90060-0820
Кількість на модель
2
№
3
Назва деталі
Пружинна шайба для замка
Заводський номер
В6 DIN 127
Кількість на модель
2
№
4
Назва деталі
Штифт
Заводський номер
А 8х28 ISО 2338
Кількість на модель
1
№
5
Назва деталі
Шестерня розподільного вала
Заводський номер
10.04501-0005
Кількість на модель
1
№
6
Назва деталі
Пружинна шайба для замка
Заводський номер
В8 DIN 127
Кількість на модель
4
№
7
Назва деталі
гвинт
Заводський номер
М8х40 ISО А017-10.9
Кількість на модель
4
№
8
Назва деталі
Штифт проміжної шестерні
Заводський номер
10.04506-0001
Кількість на модель
1
№
11
Назва деталі
Проміжна шестерня
Заводський номер
10.04505-0007
Кількість на модель
1
№
12
Назва деталі
Кінцева шайба вала
Заводський номер
1.90720-0026
Кількість на модель
1
№
13
Назва деталі
Пружинна шайба
Заводський номер
В10 DIN 137
Кількість на модель
2
№
14
Назва деталі
гвинт
Заводський номер
М10х70 ISО 4017-10.9
Кількість на модель
2
№
15
Назва деталі
Випускний клапан
Заводський номер
10.04101-0002
Кількість на модель
6
№
16
Назва деталі
Впускний клапан
Заводський номер
10.04101-0001
Кількість на модель
6
№
17
Назва деталі
Внутрішня пружина клапана
Заводський номер
51.04102-0002
Кількість на модель
12
№
18
Назва деталі
Зовнішня пружина клапана
Заводський номер
51.04102-0066
Кількість на модель
12
№
19
Назва деталі
Тарілка пружини клапана
Заводський номер
8.04103-0001
Кількість на модель
12
№
20
Назва деталі
Сухар клапана
Заводський номер
8.04104-0001
Кількість на модель
24
№
21
Назва деталі
Механізм обертання клапана
Заводський номер
8.03202-0002
Кількість на модель
12
№
22
Назва деталі
Манжета
Заводський номер
8.03202-0004
Кількість на модель
12
№
23
Назва деталі
Валик коромисла клапана
Заводський номер
8.04203-5002
Кількість на модель
2
№
24
Назва деталі
Коромисло
Заводський номер
8.04201-5002
Кількість на модель
12
№
25
Назва деталі
Натискний гвинт
Заводський номер
3.04202-0801
Кількість на модель
12
№
26
Назва деталі
Низька гайка з дрібною різьбою
Заводський номер
3.90501-0805
Кількість на модель
12
№
27
Назва деталі
Кронштейн коромисла клапана
Заводський номер
8.04202-0001
Кількість на модель
6
№
28
Назва деталі
гвинт
Заводський номер
М8х18 ISО 4017-10.9
Кількість на модель
6
№
30
Назва деталі
Пружинна шайба для замка
Заводський номер
В10 DIN 127
Кількість на модель
12
№
31
Назва деталі
гвинт
Заводський номер
М10х35 ISО 4017-10.9
Кількість на модель
6
№
32
Назва деталі
гвинт
Заводський номер
М10х80 ISО 4017-10.9
Кількість на модель
6
№
33
Назва деталі
Пружина
Заводський номер
1.97601-0018
Кількість на модель
4
№
34
Назва деталі
Пружина
Заводський номер
1.97601-0019
Кількість на модель
4
№
35
Назва деталі
Диск
Заводський номер
1.90710-0010
Кількість на модель
4
№
36
Назва деталі
Стопорне кільце
Заводський номер
24 МSZ 232
Кількість на модель
4
№
37
Назва деталі
Штанга штовхача клапана у зборі
Заводський номер
10.04302-5003
Кількість на модель
12
№
38
Назва деталі
Штовхач клапана
Заводський номер
51.04301-0007
Кількість на модель
12
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Розподільний вал | 3.04401-0802 | 1 | 1 | 1 | |||
| 2 | Фланець | 1.98112-0038 | 1 | 1 | 2 | |||
| 3 | гвинт | 3.90060-0820 | 2 | 2 | 3 | |||
| 4 | Пружинна шайба для замка | В6 DIN 127 | 2 | 2 | 4 | |||
| 5 | Штифт | А 8х28 ISО 2338 | 1 | 1 | 5 | |||
| 6 | Шестерня розподільного вала | 10.04501-0005 | 1 | 1 | 6 | |||
| 7 | Пружинна шайба для замка | В8 DIN 127 | 4 | 4 | 7 | |||
| 8 | гвинт | М8х40 ISО А017-10.9 | 4 | 4 | 8 | |||
| 11 | Штифт проміжної шестерні | 10.04506-0001 | 1 | 1 | 11 | |||
| 12 | Проміжна шестерня | 10.04505-0007 | 1 | 1 | 12 | |||
| 13 | Кінцева шайба вала | 1.90720-0026 | 1 | 1 | 13 | |||
| 14 | Пружинна шайба | В10 DIN 137 | 2 | 2 | 14 | |||
| 15 | гвинт | М10х70 ISО 4017-10.9 | 2 | 2 | 15 | |||
| 16 | Випускний клапан | 10.04101-0002 | 6 | 6 | 16 | |||
| 17 | Впускний клапан | 10.04101-0001 | 6 | 6 | 17 | |||
| 18 | Внутрішня пружина клапана | 51.04102-0002 | 12 | 12 | 18 | |||
| 19 | Зовнішня пружина клапана | 51.04102-0066 | 12 | 12 | 19 | |||
| 20 | Тарілка пружини клапана | 8.04103-0001 | 12 | 12 | 20 | |||
| 21 | Сухар клапана | 8.04104-0001 | 24 | 24 | 21 | |||
| 22 | Механізм обертання клапана | 8.03202-0002 | 12 | 12 | 22 | |||
| 23 | Манжета | 8.03202-0004 | 12 | 12 | 23 | |||
| 24 | Валик коромисла клапана | 8.04203-5002 | 2 | 2 | 24 | |||
| 25 | Коромисло | 8.04201-5002 | 12 | 12 | 25 | |||
| 26 | Натискний гвинт | 3.04202-0801 | 12 | 12 | 26 | |||
| 27 | Низька гайка з дрібною різьбою | 3.90501-0805 | 12 | 12 | 27 | |||
| 28 | Кронштейн коромисла клапана | 8.04202-0001 | 6 | 6 | 28 | |||
| 30 | гвинт | М8х18 ISО 4017-10.9 | 6 | 6 | 30 | |||
| 31 | Пружинна шайба для замка | В10 DIN 127 | 12 | 12 | 31 | |||
| 32 | гвинт | М10х35 ISО 4017-10.9 | 6 | 6 | 32 | |||
| 33 | гвинт | М10х80 ISО 4017-10.9 | 6 | 6 | 33 | |||
| 34 | Пружина | 1.97601-0018 | 4 | 4 | 34 | |||
| 35 | Пружина | 1.97601-0019 | 4 | 4 | 35 | |||
| 36 | Диск | 1.90710-0010 | 4 | 4 | 36 | |||
| 37 | Стопорне кільце | 24 МSZ 232 | 4 | 4 | 37 | |||
| 38 | Штанга штовхача клапана у зборі | 10.04302-5003 | 12 | 12 | 38 | |||
| 39 | Штовхач клапана | 51.04301-0007 | 12 | 12 | 39 |
