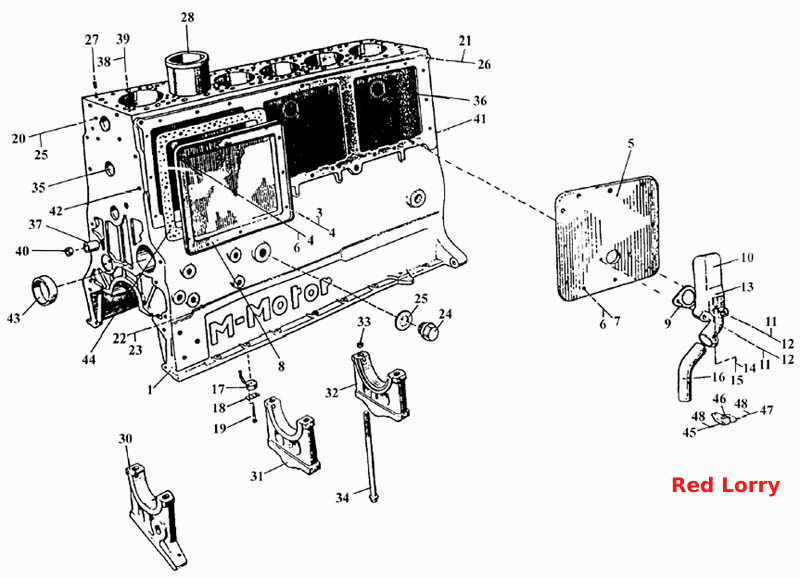

Блок циліндрів
100%
Назва деталі
Блок циліндрів у зборі
Заводський номер
10.01101-6043
Кількість на модель
1
№
Назва деталі
Картер у зборі
Заводський номер
10.01101-6015
Кількість на модель
1
№
Назва деталі
Блок циліндрів
Заводський номер
Блок цилиндров
Кількість на модель
1
№
1
Назва деталі
Диск
Заводський номер
8-140 NV МSZ 2201
Кількість на модель
12
№
3
Назва деталі
гвинт
Заводський номер
М8х15 МSZ 2463-10.9
Кількість на модель
24
№
4
Назва деталі
Кришка
Заводський номер
3.01112-0802
Кількість на модель
1
№
5
Назва деталі
Пружинна шайба для замка
Заводський номер
В8 DIN 127
Кількість на модель
36
№
6
Назва деталі
гвинт
Заводський номер
М8х20 ISО 4017-10.9
Кількість на модель
12
№
7
Назва деталі
Кришка камери штанги штовхача клапана
Заводський номер
1.01112-0044
Кількість на модель
2
№
8
Назва деталі
Прокладка
Заводський номер
3.96601-0033
Кількість на модель
1
№
9
Назва деталі
Зливний клапан
Заводський номер
1.01801-0007
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
М8х35 МSZ 2472
Кількість на модель
2
№
12
Назва деталі
гвинт
Заводський номер
М6х35 МVGSZ-598-10.9
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
6-140 НV МSZ 2201
Кількість на модель
1
№
14
Назва деталі
Гайка
Заводський номер
М6 ISО 4032-8
Кількість на модель
1
№
15
Назва деталі
Зливна труба
Заводський номер
3.01802-0812
Кількість на модель
1
№
16
Назва деталі
Масляне сопло в зборі
Заводський номер
1.01601-5003
Кількість на модель
6
№
17
Назва деталі
Стопорна пластина
Заводський номер
1.90801-0043
Кількість на модель
6
№
18
Назва деталі
гвинт
Заводський номер
М6х22 ISО 4017-10.9
Кількість на модель
12
№
19
Назва деталі
Стопорний болт М8х1
Заводський номер
3.90330-0006
Кількість на модель
1
№
20
Назва деталі
Ущільнювальне кільце
Заводський номер
А8х11,5-Сu МZS 18716
Кількість на модель
3
№
21
Назва деталі
Затор
Заводський номер
3.90330-0004
Кількість на модель
2
№
22
Назва деталі
Ущільнювальне кільце
Заводський номер
А18х22-Сu МSZ 18716
Кількість на модель
2
№
23
Назва деталі
Стопорний болт М26х1,5
Заводський номер
3.90330-0014
Кількість на модель
1
№
24
Назва деталі
Ущільнювальне кільце
Заводський номер
А26х31-Сu МSZ 18716
Кількість на модель
1
№
25
Назва деталі
М8х10
Заводський номер
3.90030-0801
Кількість на модель
2
№
26
Назва деталі
Установчий штифт
Заводський номер
3.91312-0001
Кількість на модель
4
№
27
Назва деталі
Гільза циліндра
Заводський номер
1.01201-0221
Кількість на модель
6
№
28
Назва деталі
Кришка корінного підшипника
Заводський номер
Крышка коренного подшипника
Кількість на модель
5
№
30
Назва деталі
Кришка корінного підшипника №4
Заводський номер
Крышка коренного подшипника №4
Кількість на модель
1
№
31
Назва деталі
Кришка корінних підшипників
Заводський номер
Крышка коренных подшипников
Кількість на модель
1
№
32
Назва деталі
Проміжне кільце
Заводський номер
1.91710-0015
Кількість на модель
14
№
33
Назва деталі
Болт кріплення корінного підшипника
Заводський номер
1.90020-0003
Кількість на модель
14
№
34
Назва деталі
запірна кришка
Заводський номер
3.91631-0003
Кількість на модель
6
№
35
Назва деталі
запірна кришка
Заводський номер
1.91606-0005
Кількість на модель
3
№
36
Назва деталі
Масляна трубка
Заводський номер
Масляная трубка
Кількість на модель
1
№
37
Назва деталі
Нафтопровід
Заводський номер
1.05701-0004
Кількість на модель
2
№
38
Назва деталі
Затор
Заводський номер
3.90302-0801
Кількість на модель
2
№
39
Назва деталі
Ковпачок
Заводський номер
1.97601-0001
Кількість на модель
2
№
40
Назва деталі
гвинт
Заводський номер
3.90221-0002
Кількість на модель
2
№
41
Назва деталі
гвинт
Заводський номер
3.90221-0005
Кількість на модель
1
№
42
Назва деталі
Втулка підшипника
Заводський номер
51.0045
Кількість на модель
4
№
43
Назва деталі
Прокладка
Заводський номер
1.01901-0079
Кількість на модель
3
№
44
Назва деталі
Хомут
Заводський номер
1.97401-0293
Кількість на модель
1
№
46
Назва деталі
гвинт
Заводський номер
М6х60 ISО 4014-10.9
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок циліндрів у зборі | 10.01101-6043 | 1 | 1 | |||||
| Картер у зборі | 10.01101-6015 | 1 | 1 | |||||
| 1 | Блок циліндрів | Блок цилиндров | 1 | 1 | 1 | |||
| 3 | Диск | 8-140 NV МSZ 2201 | 12 | 12 | 3 | |||
| 4 | гвинт | М8х15 МSZ 2463-10.9 | 24 | 24 | 4 | |||
| 5 | Кришка | 3.01112-0802 | 1 | 1 | 5 | |||
| 6 | Пружинна шайба для замка | В8 DIN 127 | 36 | 36 | 6 | |||
| 7 | гвинт | М8х20 ISО 4017-10.9 | 12 | 12 | 7 | |||
| 8 | Кришка камери штанги штовхача клапана | 1.01112-0044 | 2 | 2 | 8 | |||
| 9 | Прокладка | 3.96601-0033 | 1 | 1 | 9 | |||
| 10 | Зливний клапан | 1.01801-0007 | 1 | 1 | 10 | |||
| 12 | гвинт | М8х35 МSZ 2472 | 2 | 2 | 12 | |||
| 13 | гвинт | М6х35 МVGSZ-598-10.9 | 1 | 1 | 13 | |||
| 14 | Диск | 6-140 НV МSZ 2201 | 1 | 1 | 14 | |||
| 15 | Гайка | М6 ISО 4032-8 | 1 | 1 | 15 | |||
| 16 | Зливна труба | 3.01802-0812 | 1 | 1 | 16 | |||
| 17 | Масляне сопло в зборі | 1.01601-5003 | 6 | 6 | 17 | |||
| 18 | Стопорна пластина | 1.90801-0043 | 6 | 6 | 18 | |||
| 19 | гвинт | М6х22 ISО 4017-10.9 | 12 | 12 | 19 | |||
| 20 | Стопорний болт М8х1 | 3.90330-0006 | 1 | 1 | 20 | |||
| 21 | Ущільнювальне кільце | А8х11,5-Сu МZS 18716 | 3 | 3 | 21 | |||
| 22 | Затор | 3.90330-0004 | 2 | 2 | 22 | |||
| 23 | Ущільнювальне кільце | А18х22-Сu МSZ 18716 | 2 | 2 | 23 | |||
| 24 | Стопорний болт М26х1,5 | 3.90330-0014 | 1 | 1 | 24 | |||
| 25 | Ущільнювальне кільце | А26х31-Сu МSZ 18716 | 1 | 1 | 25 | |||
| 26 | М8х10 | 3.90030-0801 | 2 | 2 | 26 | |||
| 27 | Установчий штифт | 3.91312-0001 | 4 | 4 | 27 | |||
| 28 | Гільза циліндра | 1.01201-0221 | 6 | 6 | 28 | |||
| 30 | Кришка корінного підшипника | Крышка коренного подшипника | 5 | 5 | 30 | |||
| 31 | Кришка корінного підшипника №4 | Крышка коренного подшипника №4 | 1 | 1 | 31 | |||
| 32 | Кришка корінних підшипників | Крышка коренных подшипников | 1 | 1 | 32 | |||
| 33 | Проміжне кільце | 1.91710-0015 | 14 | 14 | 33 | |||
| 34 | Болт кріплення корінного підшипника | 1.90020-0003 | 14 | 14 | 34 | |||
| 35 | запірна кришка | 3.91631-0003 | 6 | 6 | 35 | |||
| 36 | запірна кришка | 1.91606-0005 | 3 | 3 | 36 | |||
| 37 | Масляна трубка | Масляная трубка | 1 | 1 | 37 | |||
| 38 | Нафтопровід | 1.05701-0004 | 2 | 2 | 38 | |||
| 39 | Затор | 3.90302-0801 | 2 | 2 | 39 | |||
| 40 | Ковпачок | 1.97601-0001 | 2 | 2 | 40 | |||
| 41 | гвинт | 3.90221-0002 | 2 | 2 | 41 | |||
| 42 | гвинт | 3.90221-0005 | 1 | 1 | 42 | |||
| 43 | Втулка підшипника | 51.0045 | 4 | 4 | 43 | |||
| 44 | Прокладка | 1.01901-0079 | 3 | 3 | 44 | |||
| 46 | Хомут | 1.97401-0293 | 1 | 1 | 46 | |||
| 47 | гвинт | М6х60 ISО 4014-10.9 | 1 | 1 | 47 |
