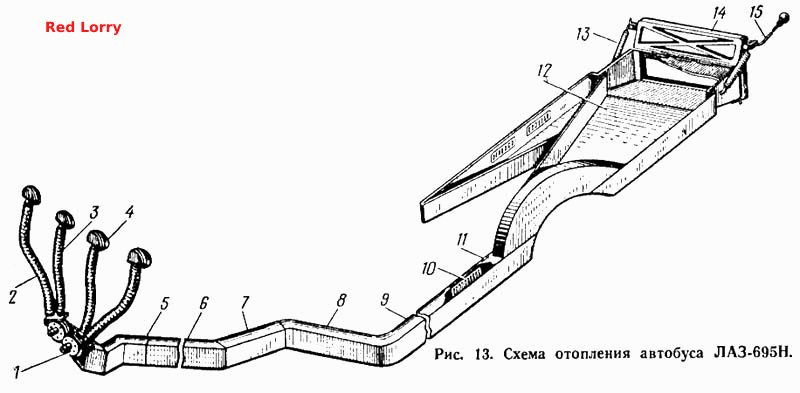

Схема опалення автобуса ЛАЗ-695Н
100%
Назва деталі
Прокладка
Заводський номер
695Е-8102216
Кількість на модель
№
Назва деталі
Панель №9 підлоги
Заводський номер
697-8101423
Кількість на модель
№
Назва деталі
Термоізоляційна панель № 8
Заводський номер
697-8101426
Кількість на модель
№
Назва деталі
Панель № 8 каналу в зборі
Заводський номер
697-8101420
Кількість на модель
№
Назва деталі
Панель № 8 каналу
Заводський номер
697-8101421
Кількість на модель
№
Назва деталі
Панель №7 підлоги
Заводський номер
697М-8101270
Кількість на модель
№
Назва деталі
Термоізоляційна панель № 6
Заводський номер
697-8101286
Кількість на модель
№
Назва деталі
Панель № 6 каналу в зборі
Заводський номер
697-8101284
Кількість на модель
№
Назва деталі
Панель № 6 каналу
Заводський номер
697-8101285
Кількість на модель
№
Назва деталі
Термоізоляційна панель № 5
Заводський номер
697Е-8101283
Кількість на модель
№
Назва деталі
Патрубок
Заводський номер
695ЕЭ-8102036
Кількість на модель
4
№
Назва деталі
Патрубок перехідника
Заводський номер
695ЕЭ-8102051
Кількість на модель
2
№
Назва деталі
Середня пластина
Заводський номер
695М-8101394
Кількість на модель
1
№
Назва деталі
Обмежувальна пластина засувки
Заводський номер
695Б-8101348
Кількість на модель
6
№
Назва деталі
Пластина
Заводський номер
695Е-8101515
Кількість на модель
1
№
Назва деталі
Пластина
Заводський номер
695Е-8101504
Кількість на модель
1
№
Назва деталі
Верхня планка
Заводський номер
695Е-8101403
Кількість на модель
2
№
Назва деталі
Бічна планка
Заводський номер
695Е-8101405
Кількість на модель
2
№
Назва деталі
Планка
Заводський номер
695Е-8101374
Кількість на модель
8
№
Назва деталі
__NT__0__ Перехідник у зборі
Заводський номер
695Е-8102050
Кількість на модель
№
Назва деталі
Панель № 5 каналу в зборі
Заводський номер
697Е-8101280
Кількість на модель
№
Назва деталі
Панель № 5 каналу
Заводський номер
697Е-8101281
Кількість на модель
№
Назва деталі
Термоізоляційна панель № 4
Заводський номер
697-8101277
Кількість на модель
№
Назва деталі
Шумопоглинальна панель у зборі
Заводський номер
695Е-8101389
Кількість на модель
2
№
Назва деталі
Шумопоглинальна панель
Заводський номер
695Б-8101390
Кількість на модель
2
№
Назва деталі
Теплоізоляційна панель
Заводський номер
697М-8101242
Кількість на модель
№
Назва деталі
Теплоізоляційна панель
Заводський номер
697-8101238
Кількість на модель
№
Назва деталі
Вертикальна панель підставки
Заводський номер
695М-8101383
Кількість на модель
1
№
Назва деталі
Передня панель у зборі
Заводський номер
695ЕЭ-8101302
Кількість на модель
№
Назва деталі
Передня панель
Заводський номер
695ЕЭ-8101301
Кількість на модель
1
№
Назва деталі
Нижня панель
Заводський номер
695Е-8101511
Кількість на модель
№
Назва деталі
Шумопоглинальна панель із планками в зборі
Заводський номер
695Е-8101364
Кількість на модель
2
№
Назва деталі
Панель № 1 каналу
Заводський номер
697-8101237
Кількість на модель
№
Назва деталі
Панель № 4 внутрішнього каналу
Заводський номер
697М-8101250
Кількість на модель
№
Назва деталі
Панель № 4 каналу в зборі
Заводський номер
697-8101275
Кількість на модель
№
Назва деталі
Панель № 4 каналу в зборі
Заводський номер
697-8101236
Кількість на модель
№
Назва деталі
Панель № 4 каналу
Заводський номер
697-8101276
Кількість на модель
№
Назва деталі
Термоізоляційна панель № 3
Заводський номер
695Б-8101309-Б
Кількість на модель
1
№
Назва деталі
Панель № 3 каналу
Заводський номер
697М-8101246
Кількість на модель
№
Назва деталі
Панель № 2 каналу в зборі
Заводський номер
697М-8101240
Кількість на модель
№
Назва деталі
Панель № 2 каналу
Заводський номер
697М-8101241
Кількість на модель
№
Назва деталі
Термоізоляційна панель № 1
Заводський номер
697Е-8101307
Кількість на модель
№
Назва деталі
Електродвигун із ротором у зборі
Заводський номер
695Е-8102045
Кількість на модель
№
Назва деталі
Пружинна шайба 6 кульового пальця
Заводський номер
252234-П8
Кількість на модель
№
Назва деталі
Диск
Заводський номер
252006-П8
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252005-П8
Кількість на модель
№
Назва деталі
Диск
Заводський номер
252004-П8
Кількість на модель
2
№
Назва деталі
Хомутик
Заводський номер
288021-П8
Кількість на модель
8
№
Назва деталі
Ущільнювач
Заводський номер
695ЕЮ-8102130
Кількість на модель
1
№
Назва деталі
Ущільнювач
Заводський номер
695Е-8101408
Кількість на модель
1
№
Назва деталі
Збірка нагрівача скла
Заводський номер
695ЕЭ-8102042
Кількість на модель
№
Назва деталі
Диск
Заводський номер
252133-П8
Кількість на модель
8
№
Назва деталі
Електродвигун вентилятора в зборі
Заводський номер
21-8101180
Кількість на модель
2
№
Назва деталі
Шумоізолятор
Заводський номер
695Б-8101391
Кількість на модель
2
№
Назва деталі
Шплінт 3х30
Заводський номер
258041-П8
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
252173-П8
Кількість на модель
4
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
№
Назва деталі
Диск
Заводський номер
252134-П8
Кількість на модель
2
№
Назва деталі
Передній кутник кожуха задньої арки
Заводський номер
695М-8101446
Кількість на модель
1
№
Назва деталі
Кутовий елемент кожуха задньої арки (задній)
Заводський номер
695М-8101447
Кількість на модель
1
№
Назва деталі
Рамка в зборі
Заводський номер
695Е-8101402
Кількість на модель
№
Назва деталі
Прошва
Заводський номер
695М-8101082
Кількість на модель
1
№
Назва деталі
Облицювальний профіль кожуха вентиляторів
Заводський номер
697ЕЭ-8101322
Кількість на модель
1
№
Назва деталі
Облицювальний профіль кожуха вентиляторів
Заводський номер
695ЕЭ-8101324
Кількість на модель
1
№
Назва деталі
Прокладка електродвигуна вентилятора
Заводський номер
21-8102232
Кількість на модель
4
№
Назва деталі
Прокладка
Заводський номер
695Н-8104112
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
695ЕЭ-8102047
Кількість на модель
№
Назва деталі
Рамка із засувкою в зборі
Заводський номер
697М-8101345
Кількість на модель
6
№
Назва деталі
Решітка жалюзі
Заводський номер
695МТ-8101310
Кількість на модель
№
Назва деталі
Куточок №2 ущільнювальний
Заводський номер
695ЕЮ-8102124
Кількість на модель
1
№
Назва деталі
Куточок №2 ущільнювальний
Заводський номер
695Б-8101350-А
Кількість на модель
1
№
Назва деталі
Тяга
Заводський номер
695М-1301500
Кількість на модель
1
№
Назва деталі
Нижня стулка кріплення кришки люка горловини паливного бака
Заводський номер
695Е-5610217
Кількість на модель
3
№
Назва деталі
Верхня стулка кріплення кришки люка горловини паливного бака
Заводський номер
695Е-5610216
Кількість на модель
3
№
Назва деталі
Ручка засувки
Заводський номер
697-8101263-А
Кількість на модель
6
№
Назва деталі
Ротор вентилятора в зборі
Заводський номер
21-8102030-Б
Кількість на модель
2
№
Назва деталі
Решітка засувки
Заводський номер
697Е-8101346
Кількість на модель
6
№
Назва деталі
Кожух із вентиляторами у зборі
Заводський номер
695Е-8101290
Кількість на модель
1
№
Назва деталі
Гайка М5х0, 8
Заводський номер
251084-П8
Кількість на модель
8
№
Назва деталі
Гайка М5 для кріплення сполучної панелі
Заводський номер
250763-П8
Кількість на модель
4
№
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
№
Назва деталі
Гвинт М4х25 для кріплення кутника
Заводський номер
240822-П8
Кількість на модель
5
№
Назва деталі
Гайка М6х1
Заводський номер
251104-П8
Кількість на модель
2
№
Назва деталі
Гайка М6х1
Заводський номер
251261-П8
Кількість на модель
6
№
Назва деталі
Кожух каналу задньої арки
Заводський номер
695Е-8101354
Кількість на модель
1
№
Назва деталі
Кожух каналу в зборі
Заводський номер
697Н-8101220
Кількість на модель
№
Назва деталі
Корпус вентиляторів у зборі
Заводський номер
697Н-8101291
Кількість на модель
№
Назва деталі
Корпус вентиляторів у зборі
Заводський номер
695Е-8101291
Кількість на модель
1
№
Назва деталі
Засувка
Заводський номер
697М-8101347
Кількість на модель
6
№
Назва деталі
Диск електродвигуна заднього обігрівача
Заводський номер
13-8102238
Кількість на модель
2
№
Назва деталі
Дверцята з кронштейном у зборі
Заводський номер
695Е-8101385
Кількість на модель
№
Назва деталі
Дверцята
Заводський номер
695Е-8101387
Кількість на модель
1
№
Назва деталі
Гвинт кріплення кришки
Заводський номер
240820-П8
Кількість на модель
№
Назва деталі
Гвинт
Заводський номер
220102-П8
Кількість на модель
6
№
Назва деталі
Гвинт М5х0,8х30
Заводський номер
220086-П8
Кількість на модель
16
№
Назва деталі
Болт для кріплення кронштейна
Заводський номер
201418-П8
Кількість на модель
2
№
Назва деталі
Вентилятор у зборі
Заводський номер
191-8104210
Кількість на модель
1
№
Назва деталі
Болт M8х20
Заводський номер
201456-П8
Кількість на модель
№
Назва деталі
гвинт
Заводський номер
201417-П8
Кількість на модель
№
Назва деталі
Болт M6х12
Заводський номер
201416-П8
Кількість на модель
№
Назва деталі
Гвинт
Заводський номер
224624-П8
Кількість на модель
№
Назва деталі
Гвинт М124х__NT__2__
Заводський номер
240818-П8
Кількість на модель
7
№
Назва деталі
Панель кожуха № 3 перехідна
Заводський номер
695Б-8101337
Кількість на модель
1
№
Назва деталі
Верхня панель
Заводський номер
695ЕЭ-8101300
Кількість на модель
№
Назва деталі
Верхня панель
Заводський номер
695Е-8101510
Кількість на модель
№
Назва деталі
Права бічна панель
Заводський номер
697Н-8101294
Кількість на модель
№
Назва деталі
Права бічна панель
Заводський номер
697М-8101506
Кількість на модель
№
Назва деталі
Права бічна панель
Заводський номер
695М-8101506
Кількість на модель
1
№
Назва деталі
Права бічна панель
Заводський номер
695ЕЭ-8101294
Кількість на модель
1
№
Назва деталі
Права бічна панель
Заводський номер
695Б-8101360-Б
Кількість на модель
1
№
Назва деталі
Ліва бічна панель
Заводський номер
697Н-8101293
Кількість на модель
№
Назва деталі
Передня панель кожуха вентиляторів
Заводський номер
695ЕЭ-8101292
Кількість на модель
№
Назва деталі
Панель кожуха №3 верхня
Заводський номер
695Б-8101333
Кількість на модель
1
№
Назва деталі
Бічна панель кожуха № 3
Заводський номер
695Б-8101334
Кількість на модель
1
№
Назва деталі
Панель кожуха №2 верхня
Заводський номер
695Б-8101331
Кількість на модель
1
№
Назва деталі
Бічна панель кожуха № 2
Заводський номер
695Б-8101329
Кількість на модель
1
№
Назва деталі
Панель кожуха №1 верхня
Заводський номер
695ЕЮ-8102106
Кількість на модель
1
№
Назва деталі
Права панель кожуха
Заводський номер
697Н-8101222
Кількість на модель
№
Назва деталі
Ліва панель кожуха
Заводський номер
697Н-8101221
Кількість на модель
№
Назва деталі
Верхня панель кожуха
Заводський номер
697Н-8101223
Кількість на модель
№
Назва деталі
Ліва бічна панель
Заводський номер
697Е-8101507
Кількість на модель
№
Назва деталі
Ліва бічна панель
Заводський номер
695М-8101507
Кількість на модель
1
№
Назва деталі
Ліва бічна панель
Заводський номер
695ЕЭ-8101293
Кількість на модель
1
№
Назва деталі
Кронштейн дверцят
Заводський номер
695Е-8101524
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
695М-8101530
Кількість на модель
1
№
Назва деталі
Корпус сопла
Заводський номер
695ЕЭ-8102033
Кількість на модель
4
№
Назва деталі
Кожух №3 каналу в зборі
Заводський номер
695Б-8101323
Кількість на модель
1
№
Назва деталі
Кожух №2 каналу в зборі
Заводський номер
695Б-8101325-Б
Кількість на модель
1
№
Назва деталі
Кожух з рамкою в зборі
Заводський номер
697М-8101492
Кількість на модель
№
Назва деталі
Кожух з рамкою в зборі
Заводський номер
695М-8101492
Кількість на модель
1
№
Назва деталі
Кожух із дверцятами в зборі
Заводський номер
695М-8101490
Кількість на модель
1
№
Назва деталі
Кожух із вентиляторами у зборі
Заводський номер
697Н-8101290
Кількість на модель
№
Назва деталі
Кронштейн для кріплення кожуха вентиляторів
Заводський номер
695Б-8101303-В
Кількість на модель
№
Назва деталі
Кронштейн пружини № 1
Заводський номер
695Е-8101502
Кількість на модель
2
№
Назва деталі
Кронштейн пружини № 2
Заводський номер
695Е-8101523
Кількість на модель
2
№
Назва деталі
Ліва бічна панель
Заводський номер
695Б-8101361-Б
Кількість на модель
1
№
Назва деталі
Ось кріплення кришки люка горловини паливного бака
Заводський номер
695-5610218
Кількість на модель
3
№
Назва деталі
Ободок перехідника
Заводський номер
695ЕЭ-8102052
Кількість на модель
2
№
Назва деталі
Настил кожуха вентиляторів
Заводський номер
695ЕЭ-8101320
Кількість на модель
1
№
Назва деталі
Наконечник важеля приводу
Заводський номер
695-5705156-Б
Кількість на модель
1
№
Назва деталі
Кріплення кришки люка горловини паливного бака у зборі
Заводський номер
695-5610215
Кількість на модель
№
Назва деталі
Кришка дросельної заслінки
Заводський номер
695Н-8102034
Кількість на модель
4
№
Назва деталі
Кришка кожуха
Заводський номер
695М-8101453
Кількість на модель
1
№
Назва деталі
Вентилятор у зборі
Заводський номер
21-8102010-А
Кількість на модель
2
№
1
Назва деталі
Шланг обігріву скла
Заводський номер
695ЕЭ-8102079
Кількість на модель
2
№
2
Назва деталі
Шланг обігріву скла
Заводський номер
695ЕЭ-8102078
Кількість на модель
2
№
3
Назва деталі
Сопло обдуву лобового скла у зборі
Заводський номер
695Н-8102032
Кількість на модель
4
№
4
Назва деталі
Кожух № 1 каналу кабіни
Заводський номер
695М-8101220
Кількість на модель
1
№
5
Назва деталі
Термоізоляційна панель № 1
Заводський номер
695ЕЭ-8101307
Кількість на модель
1
№
6
Назва деталі
Теплоізоляційна панель
Заводський номер
695Б-8101314
Кількість на модель
1
№
7
Назва деталі
Термоізоляційна панель № 5
Заводський номер
695Б-8101319
Кількість на модель
1
№
8
Назва деталі
Кожух №4 каналу
Заводський номер
695Б-8101338-Б
Кількість на модель
1
№
9
Назва деталі
Решітка жалюзі
Заводський номер
695Е-8101310
Кількість на модель
6
№
10
Назва деталі
Кожух №5 каналу
Заводський номер
695М-8101340
Кількість на модель
1
№
11
Назва деталі
Панель підлоги підставки
Заводський номер
695М-8101411
Кількість на модель
1
№
12
Назва деталі
Відтяжна пружина акселератора
Заводський номер
695-1108090-Б
Кількість на модель
2
№
13
Назва деталі
Кожух із дверцятами в зборі
Заводський номер
697М-8101490
Кількість на модель
№
14
Назва деталі
Важіль приводу дверцят
Заводський номер
695Е-8101522
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Прокладка | 695Е-8102216 | |||||||
| Панель №9 підлоги | 697-8101423 | |||||||
| Термоізоляційна панель № 8 | 697-8101426 | |||||||
| Панель № 8 каналу в зборі | 697-8101420 | |||||||
| Панель № 8 каналу | 697-8101421 | |||||||
| Панель №7 підлоги | 697М-8101270 | |||||||
| Термоізоляційна панель № 6 | 697-8101286 | |||||||
| Панель № 6 каналу в зборі | 697-8101284 | |||||||
| Панель № 6 каналу | 697-8101285 | |||||||
| Термоізоляційна панель № 5 | 697Е-8101283 | |||||||
| Патрубок | 695ЕЭ-8102036 | 4 | 4 | |||||
| Патрубок перехідника | 695ЕЭ-8102051 | 2 | 2 | |||||
| Середня пластина | 695М-8101394 | 1 | 1 | |||||
| Обмежувальна пластина засувки | 695Б-8101348 | 6 | 6 | |||||
| Пластина | 695Е-8101515 | 1 | 1 | |||||
| Пластина | 695Е-8101504 | 1 | 1 | |||||
| Верхня планка | 695Е-8101403 | 2 | 2 | |||||
| Бічна планка | 695Е-8101405 | 2 | 2 | |||||
| Планка | 695Е-8101374 | 8 | 8 | |||||
| __NT__0__ Перехідник у зборі | 695Е-8102050 | |||||||
| Панель № 5 каналу в зборі | 697Е-8101280 | |||||||
| Панель № 5 каналу | 697Е-8101281 | |||||||
| Термоізоляційна панель № 4 | 697-8101277 | |||||||
| Шумопоглинальна панель у зборі | 695Е-8101389 | 2 | 2 | |||||
| Шумопоглинальна панель | 695Б-8101390 | 2 | 2 | |||||
| Теплоізоляційна панель | 697М-8101242 | |||||||
| Теплоізоляційна панель | 697-8101238 | |||||||
| Вертикальна панель підставки | 695М-8101383 | 1 | 1 | |||||
| Передня панель у зборі | 695ЕЭ-8101302 | |||||||
| Передня панель | 695ЕЭ-8101301 | 1 | 1 | |||||
| Нижня панель | 695Е-8101511 | |||||||
| Шумопоглинальна панель із планками в зборі | 695Е-8101364 | 2 | 2 | |||||
| Панель № 1 каналу | 697-8101237 | |||||||
| Панель № 4 внутрішнього каналу | 697М-8101250 | |||||||
| Панель № 4 каналу в зборі | 697-8101275 | |||||||
| Панель № 4 каналу в зборі | 697-8101236 | |||||||
| Панель № 4 каналу | 697-8101276 | |||||||
| Термоізоляційна панель № 3 | 695Б-8101309-Б | 1 | 1 | |||||
| Панель № 3 каналу | 697М-8101246 | |||||||
| Панель № 2 каналу в зборі | 697М-8101240 | |||||||
| Панель № 2 каналу | 697М-8101241 | |||||||
| Термоізоляційна панель № 1 | 697Е-8101307 | |||||||
| Електродвигун із ротором у зборі | 695Е-8102045 | |||||||
| Пружинна шайба 6 кульового пальця | 252234-П8 | |||||||
| Диск | 252006-П8 | 1 | 1 | |||||
| Диск | 252005-П8 | |||||||
| Диск | 252004-П8 | 2 | 2 | |||||
| Хомутик | 288021-П8 | 8 | 8 | |||||
| Ущільнювач | 695ЕЮ-8102130 | 1 | 1 | |||||
| Ущільнювач | 695Е-8101408 | 1 | 1 | |||||
| Збірка нагрівача скла | 695ЕЭ-8102042 | |||||||
| Диск | 252133-П8 | 8 | 8 | |||||
| Електродвигун вентилятора в зборі | 21-8101180 | 2 | 2 | |||||
| Шумоізолятор | 695Б-8101391 | 2 | 2 | |||||
| Шплінт 3х30 | 258041-П8 | 1 | 1 | |||||
| Пружинна шайба | 252173-П8 | 4 | 4 | |||||
| Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | |||||||
| Диск | 252134-П8 | 2 | 2 | |||||
| Передній кутник кожуха задньої арки | 695М-8101446 | 1 | 1 | |||||
| Кутовий елемент кожуха задньої арки (задній) | 695М-8101447 | 1 | 1 | |||||
| Рамка в зборі | 695Е-8101402 | |||||||
| Прошва | 695М-8101082 | 1 | 1 | |||||
| Облицювальний профіль кожуха вентиляторів | 697ЕЭ-8101322 | 1 | 1 | |||||
| Облицювальний профіль кожуха вентиляторів | 695ЕЭ-8101324 | 1 | 1 | |||||
| Прокладка електродвигуна вентилятора | 21-8102232 | 4 | 4 | |||||
| Прокладка | 695Н-8104112 | 1 | 1 | |||||
| Прокладка | 695ЕЭ-8102047 | |||||||
| Рамка із засувкою в зборі | 697М-8101345 | 6 | 6 | |||||
| Решітка жалюзі | 695МТ-8101310 | |||||||
| Куточок №2 ущільнювальний | 695ЕЮ-8102124 | 1 | 1 | |||||
| Куточок №2 ущільнювальний | 695Б-8101350-А | 1 | 1 | |||||
| Тяга | 695М-1301500 | 1 | 1 | |||||
| Нижня стулка кріплення кришки люка горловини паливного бака | 695Е-5610217 | 3 | 3 | |||||
| Верхня стулка кріплення кришки люка горловини паливного бака | 695Е-5610216 | 3 | 3 | |||||
| Ручка засувки | 697-8101263-А | 6 | 6 | |||||
| Ротор вентилятора в зборі | 21-8102030-Б | 2 | 2 | |||||
| Решітка засувки | 697Е-8101346 | 6 | 6 | |||||
| Кожух із вентиляторами у зборі | 695Е-8101290 | 1 | 1 | |||||
| Гайка М5х0, 8 | 251084-П8 | 8 | 8 | |||||
| Гайка М5 для кріплення сполучної панелі | 250763-П8 | 4 | 4 | |||||
| Гайка М8х1 | 250510-П8 | |||||||
| Гвинт М4х25 для кріплення кутника | 240822-П8 | 5 | 5 | |||||
| Гайка М6х1 | 251104-П8 | 2 | 2 | |||||
| Гайка М6х1 | 251261-П8 | 6 | 6 | |||||
| Кожух каналу задньої арки | 695Е-8101354 | 1 | 1 | |||||
| Кожух каналу в зборі | 697Н-8101220 | |||||||
| Корпус вентиляторів у зборі | 697Н-8101291 | |||||||
| Корпус вентиляторів у зборі | 695Е-8101291 | 1 | 1 | |||||
| Засувка | 697М-8101347 | 6 | 6 | |||||
| Диск електродвигуна заднього обігрівача | 13-8102238 | 2 | 2 | |||||
| Дверцята з кронштейном у зборі | 695Е-8101385 | |||||||
| Дверцята | 695Е-8101387 | 1 | 1 | |||||
| Гвинт кріплення кришки | 240820-П8 | |||||||
| Гвинт | 220102-П8 | 6 | 6 | |||||
| Гвинт М5х0,8х30 | 220086-П8 | 16 | 16 | |||||
| Болт для кріплення кронштейна | 201418-П8 | 2 | 2 | |||||
| Вентилятор у зборі | 191-8104210 | 1 | 1 | |||||
| Болт M8х20 | 201456-П8 | |||||||
| гвинт | 201417-П8 | |||||||
| Болт M6х12 | 201416-П8 | |||||||
| Гвинт | 224624-П8 | |||||||
| Гвинт М124х__NT__2__ | 240818-П8 | 7 | 7 | |||||
| Панель кожуха № 3 перехідна | 695Б-8101337 | 1 | 1 | |||||
| Верхня панель | 695ЕЭ-8101300 | |||||||
| Верхня панель | 695Е-8101510 | |||||||
| Права бічна панель | 697Н-8101294 | |||||||
| Права бічна панель | 697М-8101506 | |||||||
| Права бічна панель | 695М-8101506 | 1 | 1 | |||||
| Права бічна панель | 695ЕЭ-8101294 | 1 | 1 | |||||
| Права бічна панель | 695Б-8101360-Б | 1 | 1 | |||||
| Ліва бічна панель | 697Н-8101293 | |||||||
| Передня панель кожуха вентиляторів | 695ЕЭ-8101292 | |||||||
| Панель кожуха №3 верхня | 695Б-8101333 | 1 | 1 | |||||
| Бічна панель кожуха № 3 | 695Б-8101334 | 1 | 1 | |||||
| Панель кожуха №2 верхня | 695Б-8101331 | 1 | 1 | |||||
| Бічна панель кожуха № 2 | 695Б-8101329 | 1 | 1 | |||||
| Панель кожуха №1 верхня | 695ЕЮ-8102106 | 1 | 1 | |||||
| Права панель кожуха | 697Н-8101222 | |||||||
| Ліва панель кожуха | 697Н-8101221 | |||||||
| Верхня панель кожуха | 697Н-8101223 | |||||||
| Ліва бічна панель | 697Е-8101507 | |||||||
| Ліва бічна панель | 695М-8101507 | 1 | 1 | |||||
| Ліва бічна панель | 695ЕЭ-8101293 | 1 | 1 | |||||
| Кронштейн дверцят | 695Е-8101524 | 1 | 1 | |||||
| Кронштейн | 695М-8101530 | 1 | 1 | |||||
| Корпус сопла | 695ЕЭ-8102033 | 4 | 4 | |||||
| Кожух №3 каналу в зборі | 695Б-8101323 | 1 | 1 | |||||
| Кожух №2 каналу в зборі | 695Б-8101325-Б | 1 | 1 | |||||
| Кожух з рамкою в зборі | 697М-8101492 | |||||||
| Кожух з рамкою в зборі | 695М-8101492 | 1 | 1 | |||||
| Кожух із дверцятами в зборі | 695М-8101490 | 1 | 1 | |||||
| Кожух із вентиляторами у зборі | 697Н-8101290 | |||||||
| Кронштейн для кріплення кожуха вентиляторів | 695Б-8101303-В | |||||||
| Кронштейн пружини № 1 | 695Е-8101502 | 2 | 2 | |||||
| Кронштейн пружини № 2 | 695Е-8101523 | 2 | 2 | |||||
| Ліва бічна панель | 695Б-8101361-Б | 1 | 1 | |||||
| Ось кріплення кришки люка горловини паливного бака | 695-5610218 | 3 | 3 | |||||
| Ободок перехідника | 695ЕЭ-8102052 | 2 | 2 | |||||
| Настил кожуха вентиляторів | 695ЕЭ-8101320 | 1 | 1 | |||||
| Наконечник важеля приводу | 695-5705156-Б | 1 | 1 | |||||
| Кріплення кришки люка горловини паливного бака у зборі | 695-5610215 | |||||||
| Кришка дросельної заслінки | 695Н-8102034 | 4 | 4 | |||||
| Кришка кожуха | 695М-8101453 | 1 | 1 | |||||
| 1 | Вентилятор у зборі | 21-8102010-А | 2 | 2 | 1 | |||
| 2 | Шланг обігріву скла | 695ЕЭ-8102079 | 2 | 2 | 2 | |||
| 3 | Шланг обігріву скла | 695ЕЭ-8102078 | 2 | 2 | 3 | |||
| 4 | Сопло обдуву лобового скла у зборі | 695Н-8102032 | 4 | 4 | 4 | |||
| 5 | Кожух № 1 каналу кабіни | 695М-8101220 | 1 | 1 | 5 | |||
| 6 | Термоізоляційна панель № 1 | 695ЕЭ-8101307 | 1 | 1 | 6 | |||
| 7 | Теплоізоляційна панель | 695Б-8101314 | 1 | 1 | 7 | |||
| 8 | Термоізоляційна панель № 5 | 695Б-8101319 | 1 | 1 | 8 | |||
| 9 | Кожух №4 каналу | 695Б-8101338-Б | 1 | 1 | 9 | |||
| 10 | Решітка жалюзі | 695Е-8101310 | 6 | 6 | 10 | |||
| 11 | Кожух №5 каналу | 695М-8101340 | 1 | 1 | 11 | |||
| 12 | Панель підлоги підставки | 695М-8101411 | 1 | 1 | 12 | |||
| 13 | Відтяжна пружина акселератора | 695-1108090-Б | 2 | 2 | 13 | |||
| 14 | Кожух із дверцятами в зборі | 697М-8101490 | 14 | |||||
| 15 | Важіль приводу дверцят | 695Е-8101522 | 1 | 1 | 15 |
