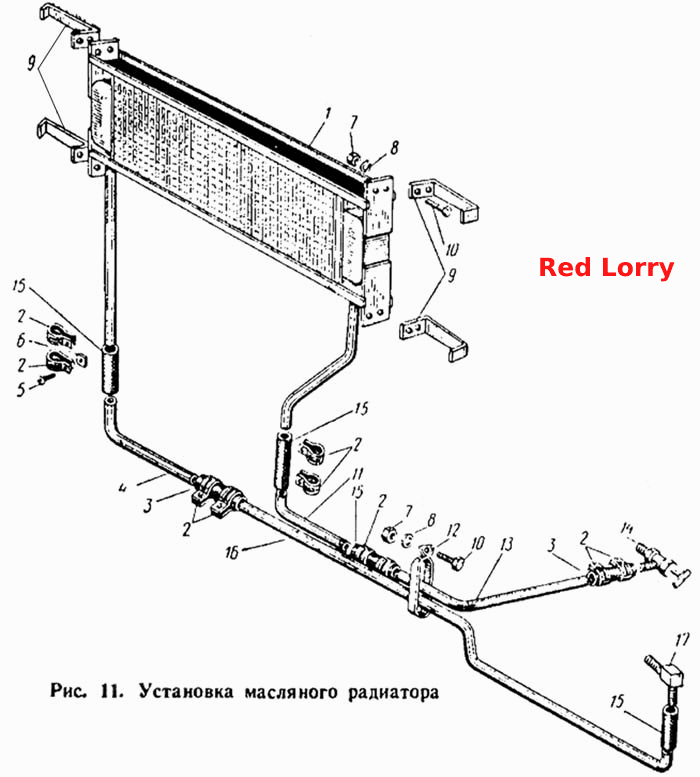

Встановлення масляного радіатора
100%
Назва деталі
Трубка
Заводський номер
685М-1013066
Кількість на модель
1
№
Назва деталі
Підводна трубка масляного радіатора
Заводський номер
695М-1013068
Кількість на модель
1
№
Назва деталі
Масляний радіатор двигуна у зборі
Заводський номер
695М-1013010
Кількість на модель
1
№
1
Назва деталі
Хомут для кріплення шланга
Заводський номер
288004-П8
Кількість на модель
6
№
2
Назва деталі
З'єднувальний шланг
Заводський номер
695Е-1013048
Кількість на модель
1
№
3
Назва деталі
Ліва трубка відведення масла
Заводський номер
695М-1013045
Кількість на модель
1
№
4
Назва деталі
Гвинт М225х__NT__2__
Заводський номер
220083-П8
Кількість на модель
6
№
5
Назва деталі
Гайка М5х0, 8
Заводський номер
251084-П8
Кількість на модель
6
№
6
Назва деталі
Гайка М6х1
Заводський номер
250508-П8
Кількість на модель
1
№
7
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
1
№
8
Назва деталі
Кронштейн для кріплення масляного радіатора
Заводський номер
695М-1013088-Б
Кількість на модель
4
№
9
Назва деталі
Болт для кріплення кронштейна
Заводський номер
201418-П8
Кількість на модель
1
№
10
Назва деталі
Ліва трубка подачі масла
Заводський номер
695М-1013039
Кількість на модель
1
№
11
Назва деталі
Хомут для кріплення трубок
Заводський номер
695-1013054
Кількість на модель
1
№
12
Назва деталі
Права трубка подачі масла
Заводський номер
695В-1013040-Б
Кількість на модель
1
№
13
Назва деталі
Кран
Заводський номер
130-8101390
Кількість на модель
1
№
14
Назва деталі
Короткий з'єднувальний шланг
Заводський номер
695-1013050
Кількість на модель
2
№
15
Назва деталі
Кутовий патрубок для відведення води (на компресорі)
Заводський номер
130-1013149
Кількість на модель
1
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубка | 685М-1013066 | 1 | 1 | |||||
| Підводна трубка масляного радіатора | 695М-1013068 | 1 | 1 | |||||
| 1 | Масляний радіатор двигуна у зборі | 695М-1013010 | 1 | 1 | 1 | |||
| 2 | Хомут для кріплення шланга | 288004-П8 | 6 | 6 | 2 | |||
| 3 | З'єднувальний шланг | 695Е-1013048 | 1 | 1 | 3 | |||
| 4 | Ліва трубка відведення масла | 695М-1013045 | 1 | 1 | 4 | |||
| 5 | Гвинт М225х__NT__2__ | 220083-П8 | 6 | 6 | 5 | |||
| 6 | Гайка М5х0, 8 | 251084-П8 | 6 | 6 | 6 | |||
| 7 | Гайка М6х1 | 250508-П8 | 1 | 1 | 7 | |||
| 8 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 1 | 1 | 8 | |||
| 9 | Кронштейн для кріплення масляного радіатора | 695М-1013088-Б | 4 | 4 | 9 | |||
| 10 | Болт для кріплення кронштейна | 201418-П8 | 1 | 1 | 10 | |||
| 11 | Ліва трубка подачі масла | 695М-1013039 | 1 | 1 | 11 | |||
| 12 | Хомут для кріплення трубок | 695-1013054 | 1 | 1 | 12 | |||
| 13 | Права трубка подачі масла | 695В-1013040-Б | 1 | 1 | 13 | |||
| 14 | Кран | 130-8101390 | 1 | 1 | 14 | |||
| 15 | Короткий з'єднувальний шланг | 695-1013050 | 2 | 2 | 15 | |||
| 17 | Кутовий патрубок для відведення води (на компресорі) | 130-1013149 | 1 | 1 | 17 |
