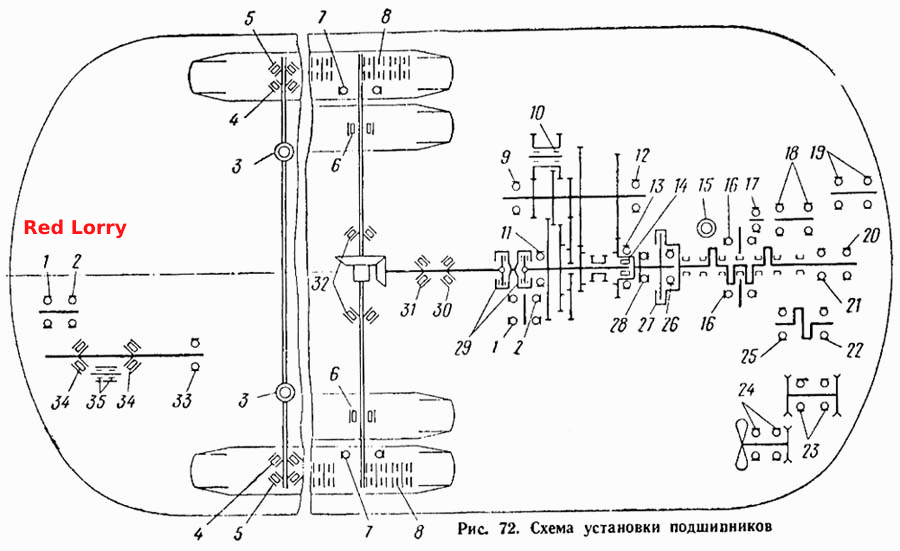

Схема встановлення підшипників
100%
Назва деталі
Радіальний кульковий підшипник 4х16х5
Заводський номер
34
Кількість на модель
2
№
1
Назва деталі
Радіальний кульковий підшипник 4х19х6
Заводський номер
26
Кількість на модель
2
№
2
Назва деталі
Конічний роликовий підшипник 38,3х72,6х21,4 (за номенклатурою ЗІЛа № 122-3001024)
Заводський номер
29908
Кількість на модель
2
№
3
Назва деталі
Підшипник
Заводський номер
7611
Кількість на модель
2
№
4
Назва деталі
Конічний роликовий підшипник 40х90х35,5 (за номенклатурою ЗІЛа № 120-3103025)
Заводський номер
7608У
Кількість на модель
2
№
5
Назва деталі
Циліндричний роликовий підшипник 110х2000х38
Заводський номер
NU222/С3МSZ7102
Кількість на модель
2
№
6
Назва деталі
Радіальний кульковий підшипник 110х200х38
Заводський номер
6222МSZ7602
Кількість на модель
2
№
7
Назва деталі
Циліндричний роликовий підшипник 30х42х27,8
Заводський номер
008.00-3330025
Кількість на модель
12
№
8
Назва деталі
Радіальний кульковий підшипник 40х90х23 (згідно з номенклатурою ЗІЛа № 306515-П)
Заводський номер
150508К
Кількість на модель
1
№
9
Назва деталі
Підшипник
Заводський номер
64706
Кількість на модель
2
№
10
Назва деталі
Радіальний кульковий підшипник 50х110х27 (згідно з номенклатурою ЗІЛа № 306551-П)
Заводський номер
50310-П
Кількість на модель
1
№
11
Назва деталі
Циліндричний роликовий підшипник 42х72х19 (Згідно з номенклатурою ЗІЛа № 306517-П)
Заводський номер
И701
Кількість на модель
1
№
12
Назва деталі
Радіальний кульковий підшипник 60х110х22 (згідно з номенклатурою ЗІЛа № 306516-П)
Заводський номер
150212
Кількість на модель
1
№
13
Назва деталі
Циліндричний роликовий підшипник 29,96х43,98х33 (згідно з номенклатурою ЗІЛа № 306647-П)
Заводський номер
Подшипник роликовый цилиндрический 29,96
Кількість на модель
1
№
14
Назва деталі
Кульковий упорний підшипник 15,3х27,7х4,76 (За номенклатурою ЗІЛа № 130-1017357)
Заводський номер
948103
Кількість на модель
1
№
15
Назва деталі
Радіальний кульковий підшипник 9х22х7 (за номенклатурою ЗІЛа № 130-1107814)
Заводський номер
80089
Кількість на модель
2
№
16
Назва деталі
Радіальний кульковий підшипник 30х42х6
Заводський номер
706У
Кількість на модель
1
№
17
Назва деталі
Підшипник ГОСТ
Заводський номер
206
Кількість на модель
2
№
18
Назва деталі
Радіальний кульковий підшипник 25х62х17
Заводський номер
60305
Кількість на модель
2
№
19
Назва деталі
Радіальний кульковий підшипник 17х62х20 (згідно з номенклатурою ЗІЛа № 306574-П)
Заводський номер
160703
Кількість на модель
1
№
20
Назва деталі
Радіальний кульковий підшипник 17х47х15,5 (за номенклатурою ЗІЛа № 120-1307051)
Заводський номер
20803
Кількість на модель
1
№
21
Назва деталі
Подшипник
Заводський номер
207
Кількість на модель
1
№
22
Назва деталі
Радіальний кульковий підшипник 35х72х17 (за номенклатурою ЗІЛа № 120-3509112)
Заводський номер
50207
Кількість на модель
1
№
25
Назва деталі
Радіальний кульковий підшипник 25х52х15 (за номенклатурою ЗІЛа № 110-1701225)
Заводський номер
60205
Кількість на модель
1
№
26
Назва деталі
Ролик 1,6х12 (За номенклатурою ЗІЛа № 306230-П)
Заводський номер
Ролик 1,6х12 (По номенклзтуре ЗИЛа № 306
Кількість на модель
152
№
27
Назва деталі
Кульковий упорний підшипник 55х90х20,5 (згідно з номенклатурою ЗІЛа № 306559-П)
Заводський номер
688811
Кількість на модель
1
№
28
Назва деталі
Голчастий підшипник 25х39х28 (За номенклатурою ЗІЛа № 120-2201044)
Заводський номер
804705
Кількість на модель
8
№
29
Назва деталі
Конічний роликовий підшипник 70х150х38,5
Заводський номер
30314МSZ7303
Кількість на модель
1
№
30
Назва деталі
Конічний роликовий підшипник 75х160х58,5
Заводський номер
32315МSZ7323
Кількість на модель
1
№
31
Назва деталі
Конічний роликовий підшипник 80х140х28,5
Заводський номер
30216МSZ7302
Кількість на модель
2
№
32
Назва деталі
Кульковий упорний підшипник 28х42х26 (за номенклатурою ЗІЛа № 120-3401120)
Заводський номер
836906
Кількість на модель
1
№
33
Назва деталі
Ролик 3х16 (За номенклатурою ЗІЛа № 120-3401072)
Заводський номер
Ролик 3х16 (По номенклзтуре ЗИЛа № 120-3
Кількість на модель
42
№
35
Назва деталі
Конічний роликовий підшипник 46,6х72х17,2 (За номенклатурою ЗІЛа № 120-3401121)
Заводський номер
977909
Кількість на модель
2
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радіальний кульковий підшипник 4х16х5 | 34 | 2 | 2 | 1 | |||
| 2 | Радіальний кульковий підшипник 4х19х6 | 26 | 2 | 2 | 2 | |||
| 3 | Конічний роликовий підшипник 38,3х72,6х21,4 (за номенклатурою ЗІЛа № 122-3001024) | 29908 | 2 | 2 | 3 | |||
| 4 | Підшипник | 7611 | 2 | 2 | 4 | |||
| 5 | Конічний роликовий підшипник 40х90х35,5 (за номенклатурою ЗІЛа № 120-3103025) | 7608У | 2 | 2 | 5 | |||
| 6 | Циліндричний роликовий підшипник 110х2000х38 | NU222/С3МSZ7102 | 2 | 2 | 6 | |||
| 7 | Радіальний кульковий підшипник 110х200х38 | 6222МSZ7602 | 2 | 2 | 7 | |||
| 8 | Циліндричний роликовий підшипник 30х42х27,8 | 008.00-3330025 | 12 | 12 | 8 | |||
| 9 | Радіальний кульковий підшипник 40х90х23 (згідно з номенклатурою ЗІЛа № 306515-П) | 150508К | 1 | 1 | 9 | |||
| 10 | Підшипник | 64706 | 2 | 2 | 10 | |||
| 11 | Радіальний кульковий підшипник 50х110х27 (згідно з номенклатурою ЗІЛа № 306551-П) | 50310-П | 1 | 1 | 11 | |||
| 12 | Циліндричний роликовий підшипник 42х72х19 (Згідно з номенклатурою ЗІЛа № 306517-П) | И701 | 1 | 1 | 12 | |||
| 13 | Радіальний кульковий підшипник 60х110х22 (згідно з номенклатурою ЗІЛа № 306516-П) | 150212 | 1 | 1 | 13 | |||
| 14 | Циліндричний роликовий підшипник 29,96х43,98х33 (згідно з номенклатурою ЗІЛа № 306647-П) | Подшипник роликовый цилиндрический 29,96 | 1 | 1 | 14 | |||
| 15 | Кульковий упорний підшипник 15,3х27,7х4,76 (За номенклатурою ЗІЛа № 130-1017357) | 948103 | 1 | 1 | 15 | |||
| 16 | Радіальний кульковий підшипник 9х22х7 (за номенклатурою ЗІЛа № 130-1107814) | 80089 | 2 | 2 | 16 | |||
| 17 | Радіальний кульковий підшипник 30х42х6 | 706У | 1 | 1 | 17 | |||
| 18 | Підшипник ГОСТ | 206 | 2 | 2 | 18 | |||
| 19 | Радіальний кульковий підшипник 25х62х17 | 60305 | 2 | 2 | 19 | |||
| 20 | Радіальний кульковий підшипник 17х62х20 (згідно з номенклатурою ЗІЛа № 306574-П) | 160703 | 1 | 1 | 20 | |||
| 21 | Радіальний кульковий підшипник 17х47х15,5 (за номенклатурою ЗІЛа № 120-1307051) | 20803 | 1 | 1 | 21 | |||
| 22 | Подшипник | 207 | 1 | 1 | 22 | |||
| 25 | Радіальний кульковий підшипник 35х72х17 (за номенклатурою ЗІЛа № 120-3509112) | 50207 | 1 | 1 | 25 | |||
| 26 | Радіальний кульковий підшипник 25х52х15 (за номенклатурою ЗІЛа № 110-1701225) | 60205 | 1 | 1 | 26 | |||
| 27 | Ролик 1,6х12 (За номенклатурою ЗІЛа № 306230-П) | Ролик 1,6х12 (По номенклзтуре ЗИЛа № 306 | 152 | 152 | 27 | |||
| 28 | Кульковий упорний підшипник 55х90х20,5 (згідно з номенклатурою ЗІЛа № 306559-П) | 688811 | 1 | 1 | 28 | |||
| 29 | Голчастий підшипник 25х39х28 (За номенклатурою ЗІЛа № 120-2201044) | 804705 | 8 | 8 | 29 | |||
| 30 | Конічний роликовий підшипник 70х150х38,5 | 30314МSZ7303 | 1 | 1 | 30 | |||
| 31 | Конічний роликовий підшипник 75х160х58,5 | 32315МSZ7323 | 1 | 1 | 31 | |||
| 32 | Конічний роликовий підшипник 80х140х28,5 | 30216МSZ7302 | 2 | 2 | 32 | |||
| 33 | Кульковий упорний підшипник 28х42х26 (за номенклатурою ЗІЛа № 120-3401120) | 836906 | 1 | 1 | 33 | |||
| 35 | Ролик 3х16 (За номенклатурою ЗІЛа № 120-3401072) | Ролик 3х16 (По номенклзтуре ЗИЛа № 120-3 | 42 | 42 | 35 | |||
| 36 | Конічний роликовий підшипник 46,6х72х17,2 (За номенклатурою ЗІЛа № 120-3401121) | 977909 | 2 | 2 | 36 |
