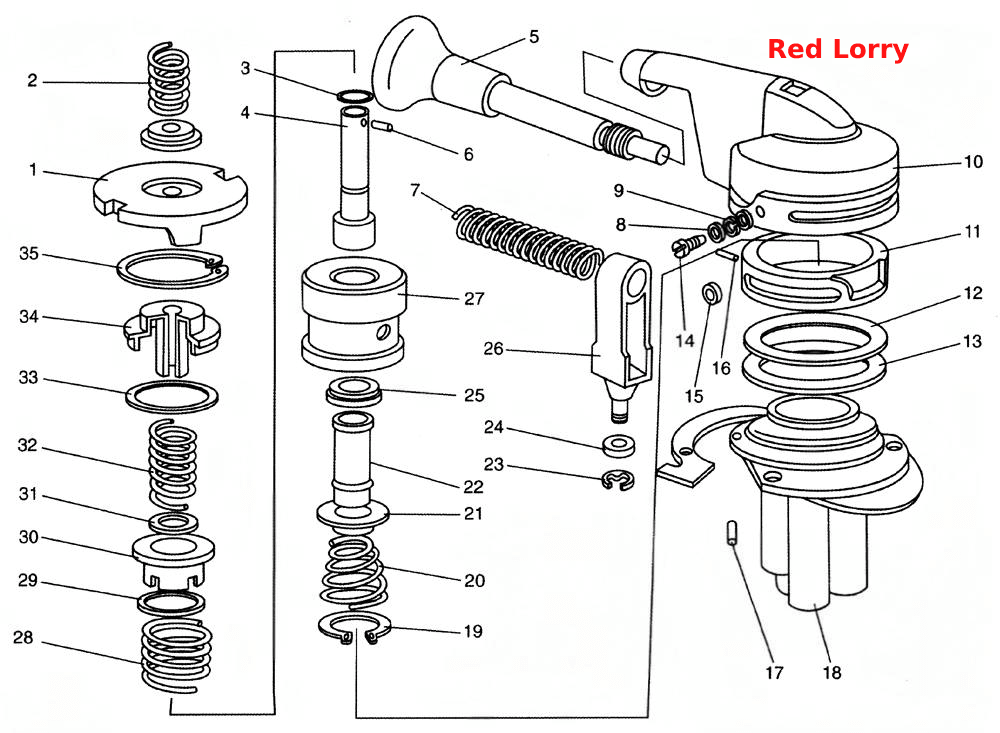

Гальмівний кран зворотної дії з ручним керуванням
100%
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
100-3537010
Кількість на модель
№
Назва деталі
Направляючий ковпачок
Заводський номер
100-3537031
Кількість на модель
№
1
Назва деталі
Пружина
Заводський номер
100-3537038
Кількість на модель
№
2
Назва деталі
Кільце 6,07х1,78
Заводський номер
100-3522026
Кількість на модель
№
3
Назва деталі
Стебло
Заводський номер
100-3537035
Кількість на модель
№
4
Назва деталі
Рукоятка в зборі
Заводський номер
100-3537063
Кількість на модель
№
5
Назва деталі
Штифт
Заводський номер
484104-П29
Кількість на модель
№
6
Назва деталі
Пружина
Заводський номер
100-3537068
Кількість на модель
№
7
Назва деталі
Диск
Заводський номер
100-3537061
Кількість на модель
№
8
Назва деталі
Пружинна шайба
Заводський номер
305887
Кількість на модель
№
9
Назва деталі
Кришка
Заводський номер
100-3537060
Кількість на модель
№
10
Назва деталі
Кільце
Заводський номер
100-3537025
Кількість на модель
№
11
Назва деталі
Диск
Заводський номер
100-3537091
Кількість на модель
№
12
Назва деталі
Диск
Заводський номер
100-3537092
Кількість на модель
№
13
Назва деталі
Гвинт
Заводський номер
302196-П29
Кількість на модель
№
14
Назва деталі
Відеоролик
Заводський номер
100-3537062
Кількість на модель
№
15
Назва деталі
Штифт
Заводський номер
484102-П29
Кількість на модель
№
16
Назва деталі
Штифт
Заводський номер
484103-П29
Кількість на модель
№
17
Назва деталі
Корпус
Заводський номер
100-3537020
Кількість на модель
№
18
Назва деталі
Опорне кільце
Заводський номер
489302
Кількість на модель
№
19
Назва деталі
Пружина
Заводський номер
100-3537052
Кількість на модель
№
20
Назва деталі
Опорна шайба
Заводський номер
100-3537057
Кількість на модель
№
21
Назва деталі
Корпус клапана
Заводський номер
100-3537054
Кількість на модель
№
22
Назва деталі
Опорне кільце
Заводський номер
489326
Кількість на модель
№
23
Назва деталі
Втулка
Заводський номер
100-3537067
Кількість на модель
№
24
Назва деталі
Кільце клапана
Заводський номер
100-3537056
Кількість на модель
№
25
Назва деталі
Направляюча
Заводський номер
100-3537065
Кількість на модель
№
26
Назва деталі
Поршень
Заводський номер
100-3537050
Кількість на модель
№
27
Назва деталі
Пружина
Заводський номер
100-3537046
Кількість на модель
№
28
Назва деталі
Диск
Заводський номер
100-3537095
Кількість на модель
№
29
Назва деталі
Тарілка пружини
Заводський номер
100-3537042
Кількість на модель
№
30
Назва деталі
Диск
Заводський номер
100-3537043
Кількість на модель
№
31
Назва деталі
Пружина
Заводський номер
100-3537048
Кількість на модель
№
32
Назва деталі
Кільце
Заводський номер
100-3537044
Кількість на модель
№
33
Назва деталі
Направляюча
Заводський номер
100-3537040
Кількість на модель
№
34
Назва деталі
Опорне кільце
Заводський номер
489301-П2
Кількість на модель
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гальмівний кран зворотної дії з ручним керуванням | 100-3537010 | |||||||
| 1 | Направляючий ковпачок | 100-3537031 | 1 | |||||
| 2 | Пружина | 100-3537038 | 2 | |||||
| 3 | Кільце 6,07х1,78 | 100-3522026 | 3 | |||||
| 4 | Стебло | 100-3537035 | 4 | |||||
| 5 | Рукоятка в зборі | 100-3537063 | 5 | |||||
| 6 | Штифт | 484104-П29 | 6 | |||||
| 7 | Пружина | 100-3537068 | 7 | |||||
| 8 | Диск | 100-3537061 | 8 | |||||
| 9 | Пружинна шайба | 305887 | 9 | |||||
| 10 | Кришка | 100-3537060 | 10 | |||||
| 11 | Кільце | 100-3537025 | 11 | |||||
| 12 | Диск | 100-3537091 | 12 | |||||
| 13 | Диск | 100-3537092 | 13 | |||||
| 14 | Гвинт | 302196-П29 | 14 | |||||
| 15 | Відеоролик | 100-3537062 | 15 | |||||
| 16 | Штифт | 484102-П29 | 16 | |||||
| 17 | Штифт | 484103-П29 | 17 | |||||
| 18 | Корпус | 100-3537020 | 18 | |||||
| 19 | Опорне кільце | 489302 | 19 | |||||
| 20 | Пружина | 100-3537052 | 20 | |||||
| 21 | Опорна шайба | 100-3537057 | 21 | |||||
| 22 | Корпус клапана | 100-3537054 | 22 | |||||
| 23 | Опорне кільце | 489326 | 23 | |||||
| 24 | Втулка | 100-3537067 | 24 | |||||
| 25 | Кільце клапана | 100-3537056 | 25 | |||||
| 26 | Направляюча | 100-3537065 | 26 | |||||
| 27 | Поршень | 100-3537050 | 27 | |||||
| 28 | Пружина | 100-3537046 | 28 | |||||
| 29 | Диск | 100-3537095 | 29 | |||||
| 30 | Тарілка пружини | 100-3537042 | 30 | |||||
| 31 | Диск | 100-3537043 | 31 | |||||
| 32 | Пружина | 100-3537048 | 32 | |||||
| 33 | Кільце | 100-3537044 | 33 | |||||
| 34 | Направляюча | 100-3537040 | 34 | |||||
| 35 | Опорне кільце | 489301-П2 | 35 |
