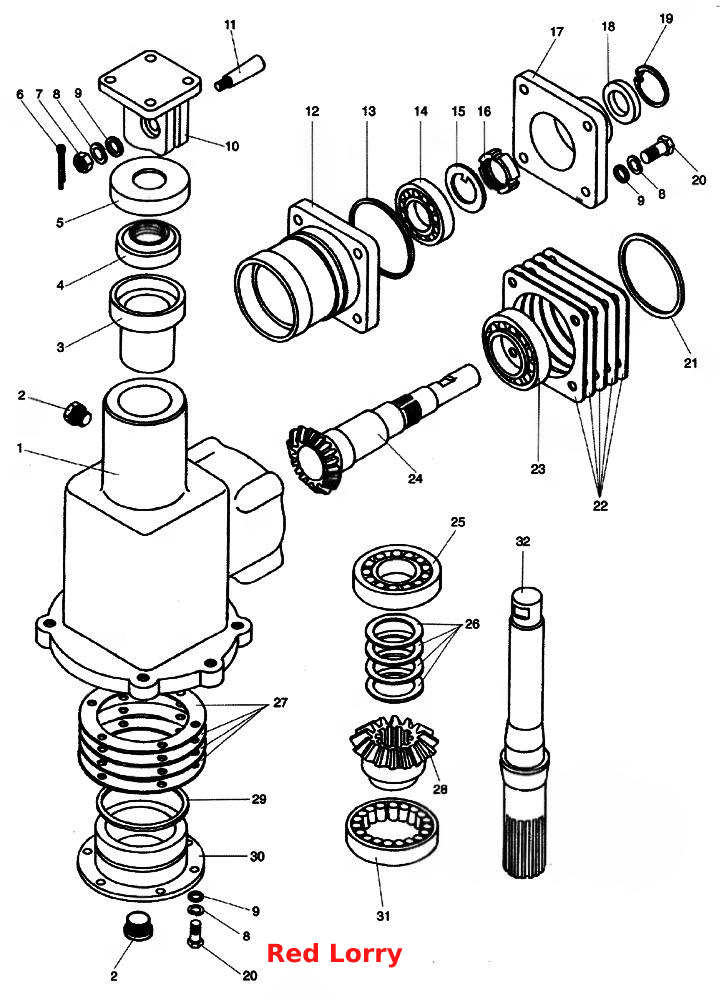

Кутовий редуктор рульового управління
100%
Назва деталі
Кутовий редуктор у зборі
Заводський номер
5256-3401608
Кількість на модель
№
Назва деталі
Опорне кільце
Заводський номер
111-3401425
Кількість на модель
№
Назва деталі
Корпус кутового редуктора в зборі
Заводський номер
5256-3401612
Кількість на модель
№
1
Назва деталі
Затор
Заводський номер
262543-П8
Кількість на модель
№
2
Назва деталі
Втулка редуктора
Заводський номер
5256-3401628
Кількість на модель
№
3
Назва деталі
Манжета
Заводський номер
5256-3401616
Кількість на модель
№
4
Назва деталі
Захисна кришка
Заводський номер
5256-3401634
Кількість на модель
№
5
Назва деталі
Шплінт 2x20.096 з обох боків
Заводський номер
4598719018
Кількість на модель
№
6
Назва деталі
Гайка М8-6Н
Заводський номер
4595539055
Кількість на модель
№
7
Назва деталі
Диск 8T
Заводський номер
4598166046
Кількість на модель
№
8
Назва деталі
Диск
Заводський номер
4598119206
Кількість на модель
№
9
Назва деталі
Фланець карданного вала рульового управління
Заводський номер
677М-3401047
Кількість на модель
№
10
Назва деталі
Клин кріплення карданного вала рульового управління
Заводський номер
130-3401227
Кількість на модель
№
11
Назва деталі
Склянка кутового редуктора рульового управління
Заводський номер
5256-3401638
Кількість на модель
№
12
Назва деталі
Ущільнювальне кільце кутового редуктора
Заводський номер
5256-3401626
Кількість на модель
№
13
Назва деталі
Конічний роликовий підшипник __NT__0__
Заводський номер
7206А 677-3401654
Кількість на модель
№
14
Назва деталі
Стопорна шайба
Заводський номер
305810-П8
Кількість на модель
№
15
Назва деталі
Гайка
Заводський номер
303105-П8
Кількість на модель
№
16
Назва деталі
Кришка кутового редуктора
Заводський номер
6773401620
Кількість на модель
№
17
Назва деталі
Ущільнювач у зборі
Заводський номер
307600
Кількість на модель
№
18
Назва деталі
Стопорне кільце
Заводський номер
307769-П2
Кількість на модель
№
19
Назва деталі
Болт M8-6gх30
Заводський номер
459346-9526
Кількість на модель
№
20
Назва деталі
Ущільнювальне кільце
Заводський номер
677М-3401627
Кількість на модель
№
21
Назва деталі
Регулювальна прокладка
Заводський номер
5256-3401055
Кількість на модель
№
22
Назва деталі
Регулювальна прокладка
Заводський номер
5256-3401056
Кількість на модель
№
22
Назва деталі
Регулювальна прокладка
Заводський номер
5256-3401058
Кількість на модель
№
22
Назва деталі
Регулювальна прокладка
Заводський номер
5256-3401059
Кількість на модель
№
22
Назва деталі
Конічний роликовий підшипник 7207
Заводський номер
7207А 677-3401660
Кількість на модель
№
23
Назва деталі
Шестерня вала кутового редуктора рульового управління
Заводський номер
677-3401640
Кількість на модель
№
24
Назва деталі
Однорядний конічний роликовий 30х60х17,5 згідно з ГОСТ № 7206
Заводський номер
677-3401654
Кількість на модель
№
25
Назва деталі
Регулювальна прокладка, S = 0,05 мм
Заводський номер
677-3401668
Кількість на модель
№
26
Назва деталі
Регулювальна прокладка, S = 0,1 мм
Заводський номер
677-3401667
Кількість на модель
№
26
Назва деталі
Регулювальна прокладка, S = 0,2 мм
Заводський номер
677-3401666
Кількість на модель
№
26
Назва деталі
Регулювальна прокладка, S = 5 мм
Заводський номер
677-3401665
Кількість на модель
№
26
Назва деталі
Регулювальна прокладка
Заводський номер
5256-3401673
Кількість на модель
№
27
Назва деталі
Регулювальна прокладка
Заводський номер
5256-3401672
Кількість на модель
№
27
Назва деталі
Регулювальна прокладка
Заводський номер
5256-3401671
Кількість на модель
№
27
Назва деталі
Регулювальна прокладка
Заводський номер
5256-3401670
Кількість на модель
№
27
Назва деталі
Ведуча шестерня кутового редуктора
Заводський номер
677-3401644
Кількість на модель
№
28
Назва деталі
Нижня кришка кутового редуктора
Заводський номер
5256-3401624
Кількість на модель
№
30
Назва деталі
Конічний роликовий підшипник без внутрішнього кільця 72 згідно з ГОСТ № 977909К1
Заводський номер
120-3401121
Кількість на модель
№
31
Назва деталі
Вал
Заводський номер
5256-3401622
Кількість на модель
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кутовий редуктор у зборі | 5256-3401608 | |||||||
| Опорне кільце | 111-3401425 | |||||||
| 1 | Корпус кутового редуктора в зборі | 5256-3401612 | 1 | |||||
| 2 | Затор | 262543-П8 | 2 | |||||
| 3 | Втулка редуктора | 5256-3401628 | 3 | |||||
| 4 | Манжета | 5256-3401616 | 4 | |||||
| 5 | Захисна кришка | 5256-3401634 | 5 | |||||
| 6 | Шплінт 2x20.096 з обох боків | 4598719018 | 6 | |||||
| 7 | Гайка М8-6Н | 4595539055 | 7 | |||||
| 8 | Диск 8T | 4598166046 | 8 | |||||
| 9 | Диск | 4598119206 | 9 | |||||
| 10 | Фланець карданного вала рульового управління | 677М-3401047 | 10 | |||||
| 11 | Клин кріплення карданного вала рульового управління | 130-3401227 | 11 | |||||
| 12 | Склянка кутового редуктора рульового управління | 5256-3401638 | 12 | |||||
| 13 | Ущільнювальне кільце кутового редуктора | 5256-3401626 | 13 | |||||
| 14 | Конічний роликовий підшипник __NT__0__ | 7206А 677-3401654 | 14 | |||||
| 15 | Стопорна шайба | 305810-П8 | 15 | |||||
| 16 | Гайка | 303105-П8 | 16 | |||||
| 17 | Кришка кутового редуктора | 6773401620 | 17 | |||||
| 18 | Ущільнювач у зборі | 307600 | 18 | |||||
| 19 | Стопорне кільце | 307769-П2 | 19 | |||||
| 20 | Болт M8-6gх30 | 459346-9526 | 20 | |||||
| 21 | Ущільнювальне кільце | 677М-3401627 | 21 | |||||
| 22 | Регулювальна прокладка | 5256-3401055 | 22 | |||||
| 22 | Регулювальна прокладка | 5256-3401056 | 22 | |||||
| 22 | Регулювальна прокладка | 5256-3401058 | 22 | |||||
| 22 | Регулювальна прокладка | 5256-3401059 | 22 | |||||
| 23 | Конічний роликовий підшипник 7207 | 7207А 677-3401660 | 23 | |||||
| 24 | Шестерня вала кутового редуктора рульового управління | 677-3401640 | 24 | |||||
| 25 | Однорядний конічний роликовий 30х60х17,5 згідно з ГОСТ № 7206 | 677-3401654 | 25 | |||||
| 26 | Регулювальна прокладка, S = 0,05 мм | 677-3401668 | 26 | |||||
| 26 | Регулювальна прокладка, S = 0,1 мм | 677-3401667 | 26 | |||||
| 26 | Регулювальна прокладка, S = 0,2 мм | 677-3401666 | 26 | |||||
| 26 | Регулювальна прокладка, S = 5 мм | 677-3401665 | 26 | |||||
| 27 | Регулювальна прокладка | 5256-3401673 | 27 | |||||
| 27 | Регулювальна прокладка | 5256-3401672 | 27 | |||||
| 27 | Регулювальна прокладка | 5256-3401671 | 27 | |||||
| 27 | Регулювальна прокладка | 5256-3401670 | 27 | |||||
| 28 | Ведуча шестерня кутового редуктора | 677-3401644 | 28 | |||||
| 30 | Нижня кришка кутового редуктора | 5256-3401624 | 30 | |||||
| 31 | Конічний роликовий підшипник без внутрішнього кільця 72 згідно з ГОСТ № 977909К1 | 120-3401121 | 31 | |||||
| 32 | Вал | 5256-3401622 | 32 |
