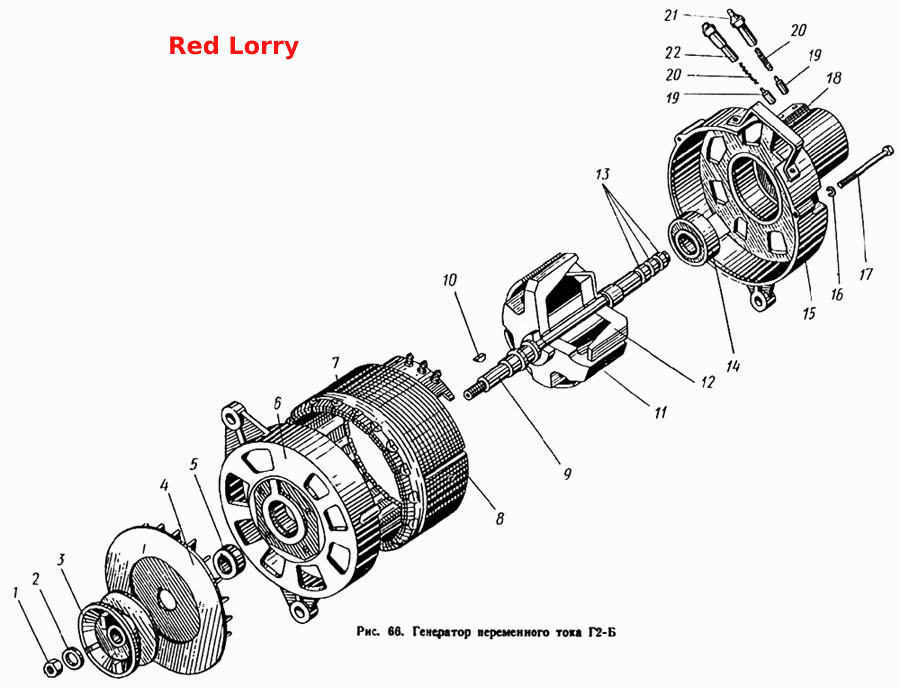

Генератор змінного струму Г2-Б
100%
Назва деталі
Болт M12x1,75x30
Заводський номер
201540-П8
Кількість на модель
1
№
Назва деталі
Шайба
Заводський номер
252007-П8
Кількість на модель
4
№
Назва деталі
Натяжна планка генератора
Заводський номер
677-3701327
Кількість на модель
1
№
Назва деталі
Кронштейн натяжної планки
Заводський номер
677-3701331-Б
Кількість на модель
1
№
Назва деталі
Кронштейн генератора
Заводський номер
677-3701322
Кількість на модель
1
№
Назва деталі
Гайка М12х1, 25
Заводський номер
250515-П8
Кількість на модель
3
№
Назва деталі
Втулка ротора
Заводський номер
Г2-3701215-Б
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
201544-П8
Кількість на модель
1
№
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
МХ-0235
Кількість на модель
1
№
1
Назва деталі
Пружинна шайба 16Л
Заводський номер
МХ-0234
Кількість на модель
1
№
2
Назва деталі
Шків
Заводський номер
Г2-3701051-Б
Кількість на модель
1
№
3
Назва деталі
Вентилятор у зборі
Заводський номер
Г2-3701055-Б
Кількість на модель
1
№
4
Назва деталі
Втулка
Заводський номер
Г2-3701054-Б
Кількість на модель
1
№
5
Назва деталі
Кришка генератора з боку приводу у зборі
Заводський номер
Г2-3701400-Б
Кількість на модель
1
№
6
Назва деталі
Котушка статора
Заводський номер
Г2-3701130-Б
Кількість на модель
18
№
7
Назва деталі
Статор генератора з котушками в зборі
Заводський номер
Г2-3701100-Б
Кількість на модель
1
№
8
Назва деталі
Вал ротора
Заводський номер
Г2-3701211-Б
Кількість на модель
1
№
9
Назва деталі
ШПОНКА ШКІВА
Заводський номер
МХ-4148
Кількість на модель
1
№
10
Назва деталі
Ротор генератора з контактними кільцями у зборі
Заводський номер
Г2-3701200-Б
Кількість на модель
1
№
11
Назва деталі
Котушка ротора в зборі
Заводський номер
Г2-3701220-Б
Кількість на модель
1
№
12
Назва деталі
Контактне кільце
Заводський номер
Г2-3701205-Б
Кількість на модель
3
№
13
Назва деталі
Радіальний кульковий підшипник 25х62х17
Заводський номер
60305
Кількість на модель
2
№
14
Назва деталі
Кришка генератора з боку контактних кілець у зборі
Заводський номер
Г2-3701300-Б
Кількість на модель
1
№
15
Назва деталі
Пружинна шайба 6Т
Заводський номер
Х-1482
Кількість на модель
6
№
16
Назва деталі
Стяжна шпилька
Заводський номер
Г2-3701080-Б
Кількість на модель
3
№
17
Назва деталі
Основа щіткотримачів
Заводський номер
Г2-3701002-Б
Кількість на модель
1
№
18
Назва деталі
Щітка
Заводський номер
Г2-3701015-В
Кількість на модель
3
№
19
Назва деталі
Пружина щіток
Заводський номер
Г2-3701016-Б
Кількість на модель
3
№
20
Назва деталі
Ізольований тримач щітки в зборі
Заводський номер
Г2-3701010-Б
Кількість на модель
2
№
21
Назва деталі
Тримач для щітки
Заводський номер
Г2-3701014-Б
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M12x1,75x30 | 201540-П8 | 1 | 1 | |||||
| Шайба | 252007-П8 | 4 | 4 | |||||
| Натяжна планка генератора | 677-3701327 | 1 | 1 | |||||
| Кронштейн натяжної планки | 677-3701331-Б | 1 | 1 | |||||
| Кронштейн генератора | 677-3701322 | 1 | 1 | |||||
| Гайка М12х1, 25 | 250515-П8 | 3 | 3 | |||||
| Втулка ротора | Г2-3701215-Б | 1 | 1 | |||||
| гвинт | 201544-П8 | 1 | 1 | |||||
| 1 | Гайка М16х1,5-6Н | МХ-0235 | 1 | 1 | 1 | |||
| 2 | Пружинна шайба 16Л | МХ-0234 | 1 | 1 | 2 | |||
| 3 | Шків | Г2-3701051-Б | 1 | 1 | 3 | |||
| 4 | Вентилятор у зборі | Г2-3701055-Б | 1 | 1 | 4 | |||
| 5 | Втулка | Г2-3701054-Б | 1 | 1 | 5 | |||
| 6 | Кришка генератора з боку приводу у зборі | Г2-3701400-Б | 1 | 1 | 6 | |||
| 7 | Котушка статора | Г2-3701130-Б | 18 | 18 | 7 | |||
| 8 | Статор генератора з котушками в зборі | Г2-3701100-Б | 1 | 1 | 8 | |||
| 9 | Вал ротора | Г2-3701211-Б | 1 | 1 | 9 | |||
| 10 | ШПОНКА ШКІВА | МХ-4148 | 1 | 1 | 10 | |||
| 11 | Ротор генератора з контактними кільцями у зборі | Г2-3701200-Б | 1 | 1 | 11 | |||
| 12 | Котушка ротора в зборі | Г2-3701220-Б | 1 | 1 | 12 | |||
| 13 | Контактне кільце | Г2-3701205-Б | 3 | 3 | 13 | |||
| 14 | Радіальний кульковий підшипник 25х62х17 | 60305 | 2 | 2 | 14 | |||
| 15 | Кришка генератора з боку контактних кілець у зборі | Г2-3701300-Б | 1 | 1 | 15 | |||
| 16 | Пружинна шайба 6Т | Х-1482 | 6 | 6 | 16 | |||
| 17 | Стяжна шпилька | Г2-3701080-Б | 3 | 3 | 17 | |||
| 18 | Основа щіткотримачів | Г2-3701002-Б | 1 | 1 | 18 | |||
| 19 | Щітка | Г2-3701015-В | 3 | 3 | 19 | |||
| 20 | Пружина щіток | Г2-3701016-Б | 3 | 3 | 20 | |||
| 21 | Ізольований тримач щітки в зборі | Г2-3701010-Б | 2 | 2 | 21 | |||
| 22 | Тримач для щітки | Г2-3701014-Б | 1 | 1 | 22 |
