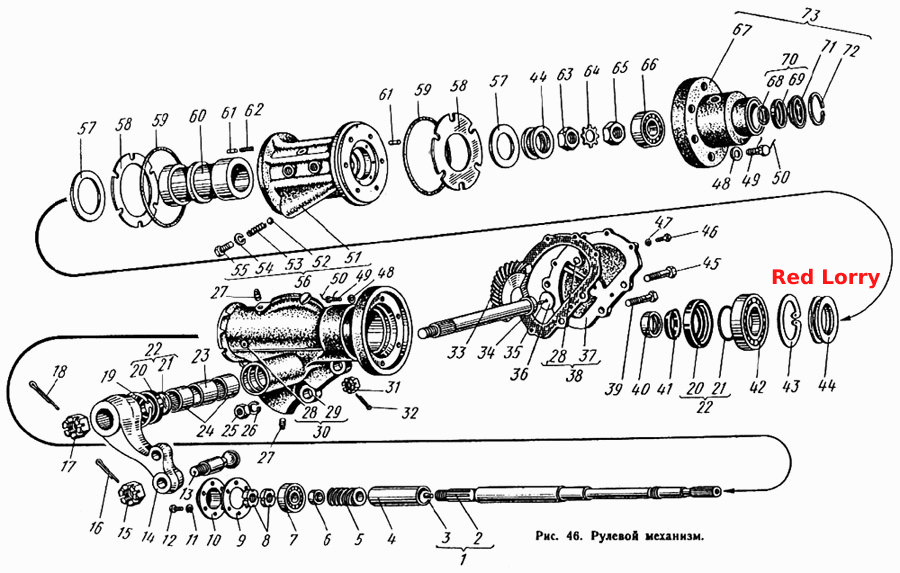

Рульовий механізм
100%
Назва деталі
Корпус золотника управління гідропідсилювачем із золотником у зборі (комплект)
Заводський номер
375-3430030
Кількість на модель
1
№
Назва деталі
Рульове управління в зборі
Заводський номер
677-3400010
Кількість на модель
1
№
Назва деталі
Шнек і сектор рульового управління
Заводський номер
200-3401037
Кількість на модель
1
№
Назва деталі
Вал рульового управління у зборі
Заводський номер
375-3401040-А
Кількість на модель
1
№
1
Назва деталі
Вал рульового управління
Заводський номер
375-3401041-А
Кількість на модель
1
№
2
Назва деталі
Заглушка вала рульового управління
Заводський номер
375-3401042
Кількість на модель
1
№
3
Назва деталі
Розпірна втулка підшипників вала рульового управління
Заводський номер
375-3401131
Кількість на модель
1
№
4
Назва деталі
Шнек рульового управління
Заводський номер
200-3401038
Кількість на модель
1
№
5
Назва деталі
Кільце нижнього упорного підшипника
Заводський номер
375-3401122
Кількість на модель
1
№
6
Назва деталі
Підшипник ГОСТ
Заводський номер
2306
Кількість на модель
1
№
7
Назва деталі
Кругла гайка вала рульового управління
Заводський номер
375-3401132
Кількість на модель
2
№
8
Назва деталі
Прокладка нижньої кришки
Заводський номер
375-3401058
Кількість на модель
1
№
9
Назва деталі
Нижня кришка картера рульового механізму
Заводський номер
375-3401061-А
Кількість на модель
1
№
10
Назва деталі
Пружинна шайба
Заводський номер
252134-П9
Кількість на модель
6
№
11
Назва деталі
гвинт
Заводський номер
201417-П8
Кількість на модель
6
№
12
Назва деталі
Кульовий пальці
Заводський номер
677-3003032
Кількість на модель
2
№
13
Назва деталі
Рульова тяга
Заводський номер
375-3401090
Кількість на модель
1
№
14
Назва деталі
Гайка
Заводський номер
251016-П8
Кількість на модель
2
№
15
Назва деталі
Роз'ємний шплінт
Заводський номер
258071-П
Кількість на модель
2
№
16
Назва деталі
Гайка кріплення підставки
Заводський номер
335065-П8
Кількість на модель
1
№
17
Назва деталі
Шплінт
Заводський номер
258073-П
Кількість на модель
1
№
18
Назва деталі
Стопорне кільце
Заводський номер
339298-П
Кількість на модель
1
№
19
Назва деталі
Манжета сальника
Заводський номер
375-3401032
Кількість на модель
1
№
20
Назва деталі
Пружина сальника
Заводський номер
375-3401028
Кількість на модель
1
№
21
Назва деталі
Ущільнювач у зборі
Заводський номер
375-3401033
Кількість на модель
1
№
22
Назва деталі
Розпірна втулка підшипників черв'ячного сектора рульового управління
Заводський номер
375-3401085-А
Кількість на модель
1
№
23
Назва деталі
Подшипник
Заводський номер
943/45
Кількість на модель
2
№
24
Назва деталі
Гайка
Заводський номер
250558-П8
Кількість на модель
1
№
25
Назва деталі
Пружинна шайба
Заводський номер
252158-П9
Кількість на модель
1
№
26
Назва деталі
Пробка РК 3/8
Заводський номер
Н-1918
Кількість на модель
2
№
27
Назва деталі
Сухар-опора черв'яка рульового управління
Заводський номер
375-3401039
Кількість на модель
2
№
28
Назва деталі
Корпус рульового механізму
Заводський номер
375-3401015-А
Кількість на модель
1
№
29
Назва деталі
Картер рульового механізму в зборі
Заводський номер
375-3401010-А
Кількість на модель
1
№
30
Назва деталі
Гайка М16Х1, 5 пальця наконечника поперечної рульової тяги
Заводський номер
250979-П8
Кількість на модель
2
№
31
Назва деталі
Шплінт
Заводський номер
258055-П
Кількість на модель
2
№
32
Назва деталі
Черв'ячний сектор
Заводський номер
200-3401065-Б
Кількість на модель
1
№
33
Назва деталі
Прокладка бічної кришки картера
Заводський номер
375-3401084
Кількість на модель
1
№
34
Назва деталі
Шпилька черв'ячного сектора
Заводський номер
375-3401074
Кількість на модель
1
№
35
Назва деталі
Регулювальна шайба черв'ячного сектора, s=1, 5 мм
Заводський номер
375-3401063
Кількість на модель
№
36
Назва деталі
Регулювальна шайба черв'ячного сектора, s=0, 85 мм
Заводський номер
375-3401065
Кількість на модель
№
36
Назва деталі
Регулювальна шайба черв'ячного сектора, s=0, 5 мм
Заводський номер
375-3401064
Кількість на модель
№
36
Назва деталі
Регулювальна шайба черв'ячного сектора, s=0, 4 мм
Заводський номер
375-3401066
Кількість на модель
№
36
Назва деталі
Регулювальна шайба черв'ячного сектора, s=0, 15 мм
Заводський номер
375-3401079
Кількість на модель
№
36
Назва деталі
Регулювальна шайба черв'ячного сектора, s=0, 1 мм
Заводський номер
375-3401077
Кількість на модель
№
36
Назва деталі
Бічна кришка картера рульового управління
Заводський номер
375-3401083-Б
Кількість на модель
1
№
37
Назва деталі
Бічна кришка картера у зборі
Заводський номер
375-3401080-Б
Кількість на модель
1
№
38
Назва деталі
Болт кріплення механізму рульового управління
Заводський номер
200819-П8
Кількість на модель
1
№
39
Назва деталі
Кільце сальника
Заводський номер
375-3401123
Кількість на модель
1
№
40
Назва деталі
Ущільнювальне кільце
Заводський номер
375-3401127
Кількість на модель
1
№
41
Назва деталі
Подшипник
Заводський номер
2307
Кількість на модель
1
№
42
Назва деталі
Стопорне кільце
Заводський номер
375-3401125-Б
Кількість на модель
1
№
43
Назва деталі
Подшипник
Заводський номер
8207
Кількість на модель
2
№
44
Назва деталі
гвинт
Заводський номер
205215-П8
Кількість на модель
2
№
45
Назва деталі
Болт M10х25
Заводський номер
201497-П8
Кількість на модель
9
№
46
Назва деталі
Шайба
Заводський номер
252136-П9
Кількість на модель
9
№
47
Назва деталі
Ущільнювальна прокладка для болта
Заводський номер
375-3430081
Кількість на модель
12
№
48
Назва деталі
Болт кріплення корпусу золотника та кришки
Заводський номер
332558-П8
Кількість на модель
12
№
49
Назва деталі
Шплінт-дріт
Заводський номер
258286-П
Кількість на модель
6
№
50
Назва деталі
Корпус золотника управління гідропідсилювачем
Заводський номер
375-3430021
Кількість на модель
1
№
51
Назва деталі
Партнер III
Заводський номер
11,113мм
Кількість на модель
1
№
52
Назва деталі
Пружина зворотного клапана золотника управління гідропідсилювачем
Заводський номер
375-3430091
Кількість на модель
1
№
53
Назва деталі
Прокладка
Заводський номер
375-3510056
Кількість на модель
1
№
54
Назва деталі
Пробка зворотного клапана золотника гідропідсилювача
Заводський номер
375-3430095
Кількість на модель
1
№
55
Назва деталі
Корпус золотника управління гідропідсилювачем у зборі
Заводський номер
375-3430020
Кількість на модель
1
№
56
Назва деталі
Кільце плунжерів
Заводський номер
375-3430063
Кількість на модель
2
№
57
Назва деталі
Опорне кільце плунжерів
Заводський номер
375-3430064
Кількість на модель
2
№
58
Назва деталі
Ущільнювальне кільце
Заводський номер
375-3430080
Кількість на модель
2
№
59
Назва деталі
Золотник управління гідропідсилювачем
Заводський номер
375-3430055
Кількість на модель
1
№
60
Назва деталі
Плунжер золотника
Заводський номер
375-3430060
Кількість на модель
12
№
61
Назва деталі
Пружина плунжера золотника управління гідропідсилювачем
Заводський номер
375-3430062
Кількість на модель
6
№
62
Назва деталі
Гайка кріплення золотника
Заводський номер
335056-П8
Кількість на модель
1
№
63
Назва деталі
Стопорна шайба
Заводський номер
336370-П8
Кількість на модель
1
№
64
Назва деталі
Контргайка кріплення золотника
Заводський номер
335057-П8
Кількість на модель
1
№
65
Назва деталі
Радіальний роликовий підшипник 2206, ГОСТ 8328-57
Заводський номер
2206
Кількість на модель
1
№
66
Назва деталі
Кришка золотника
Заводський номер
375-3430051-В
Кількість на модель
1
№
67
Назва деталі
Пружина сальника рульового управління
Заводський номер
505818
Кількість на модель
1
№
68
Назва деталі
Ущільнювач вала рульового управління
Заводський номер
030-04710
Кількість на модель
1
№
69
Назва деталі
Ущільнювач вала рульового управління у зборі
Заводський номер
375-3430057
Кількість на модель
1
№
70
Назва деталі
Ущільнювальне кільце в зборі
Заводський номер
373-3430065
Кількість на модель
1
№
71
Назва деталі
Стопорне кільце
Заводський номер
375-3430068
Кількість на модель
1
№
72
Назва деталі
Кришка золотника у зборі
Заводський номер
375-3430050-Б
Кількість на модель
1
№
73
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус золотника управління гідропідсилювачем із золотником у зборі (комплект) | 375-3430030 | 1 | 1 | |||||
| Рульове управління в зборі | 677-3400010 | 1 | 1 | |||||
| Шнек і сектор рульового управління | 200-3401037 | 1 | 1 | |||||
| 1 | Вал рульового управління у зборі | 375-3401040-А | 1 | 1 | 1 | |||
| 2 | Вал рульового управління | 375-3401041-А | 1 | 1 | 2 | |||
| 3 | Заглушка вала рульового управління | 375-3401042 | 1 | 1 | 3 | |||
| 4 | Розпірна втулка підшипників вала рульового управління | 375-3401131 | 1 | 1 | 4 | |||
| 5 | Шнек рульового управління | 200-3401038 | 1 | 1 | 5 | |||
| 6 | Кільце нижнього упорного підшипника | 375-3401122 | 1 | 1 | 6 | |||
| 7 | Підшипник ГОСТ | 2306 | 1 | 1 | 7 | |||
| 8 | Кругла гайка вала рульового управління | 375-3401132 | 2 | 2 | 8 | |||
| 9 | Прокладка нижньої кришки | 375-3401058 | 1 | 1 | 9 | |||
| 10 | Нижня кришка картера рульового механізму | 375-3401061-А | 1 | 1 | 10 | |||
| 11 | Пружинна шайба | 252134-П9 | 6 | 6 | 11 | |||
| 12 | гвинт | 201417-П8 | 6 | 6 | 12 | |||
| 13 | Кульовий пальці | 677-3003032 | 2 | 2 | 13 | |||
| 14 | Рульова тяга | 375-3401090 | 1 | 1 | 14 | |||
| 15 | Гайка | 251016-П8 | 2 | 2 | 15 | |||
| 16 | Роз'ємний шплінт | 258071-П | 2 | 2 | 16 | |||
| 17 | Гайка кріплення підставки | 335065-П8 | 1 | 1 | 17 | |||
| 18 | Шплінт | 258073-П | 1 | 1 | 18 | |||
| 19 | Стопорне кільце | 339298-П | 1 | 1 | 19 | |||
| 20 | Манжета сальника | 375-3401032 | 1 | 1 | 20 | |||
| 21 | Пружина сальника | 375-3401028 | 1 | 1 | 21 | |||
| 22 | Ущільнювач у зборі | 375-3401033 | 1 | 1 | 22 | |||
| 23 | Розпірна втулка підшипників черв'ячного сектора рульового управління | 375-3401085-А | 1 | 1 | 23 | |||
| 24 | Подшипник | 943/45 | 2 | 2 | 24 | |||
| 25 | Гайка | 250558-П8 | 1 | 1 | 25 | |||
| 26 | Пружинна шайба | 252158-П9 | 1 | 1 | 26 | |||
| 27 | Пробка РК 3/8 | Н-1918 | 2 | 2 | 27 | |||
| 28 | Сухар-опора черв'яка рульового управління | 375-3401039 | 2 | 2 | 28 | |||
| 29 | Корпус рульового механізму | 375-3401015-А | 1 | 1 | 29 | |||
| 30 | Картер рульового механізму в зборі | 375-3401010-А | 1 | 1 | 30 | |||
| 31 | Гайка М16Х1, 5 пальця наконечника поперечної рульової тяги | 250979-П8 | 2 | 2 | 31 | |||
| 32 | Шплінт | 258055-П | 2 | 2 | 32 | |||
| 33 | Черв'ячний сектор | 200-3401065-Б | 1 | 1 | 33 | |||
| 34 | Прокладка бічної кришки картера | 375-3401084 | 1 | 1 | 34 | |||
| 35 | Шпилька черв'ячного сектора | 375-3401074 | 1 | 1 | 35 | |||
| 36 | Регулювальна шайба черв'ячного сектора, s=1, 5 мм | 375-3401063 | 36 | |||||
| 36 | Регулювальна шайба черв'ячного сектора, s=0, 85 мм | 375-3401065 | 36 | |||||
| 36 | Регулювальна шайба черв'ячного сектора, s=0, 5 мм | 375-3401064 | 36 | |||||
| 36 | Регулювальна шайба черв'ячного сектора, s=0, 4 мм | 375-3401066 | 36 | |||||
| 36 | Регулювальна шайба черв'ячного сектора, s=0, 15 мм | 375-3401079 | 36 | |||||
| 36 | Регулювальна шайба черв'ячного сектора, s=0, 1 мм | 375-3401077 | 36 | |||||
| 37 | Бічна кришка картера рульового управління | 375-3401083-Б | 1 | 1 | 37 | |||
| 38 | Бічна кришка картера у зборі | 375-3401080-Б | 1 | 1 | 38 | |||
| 39 | Болт кріплення механізму рульового управління | 200819-П8 | 1 | 1 | 39 | |||
| 40 | Кільце сальника | 375-3401123 | 1 | 1 | 40 | |||
| 41 | Ущільнювальне кільце | 375-3401127 | 1 | 1 | 41 | |||
| 42 | Подшипник | 2307 | 1 | 1 | 42 | |||
| 43 | Стопорне кільце | 375-3401125-Б | 1 | 1 | 43 | |||
| 44 | Подшипник | 8207 | 2 | 2 | 44 | |||
| 45 | гвинт | 205215-П8 | 2 | 2 | 45 | |||
| 46 | Болт M10х25 | 201497-П8 | 9 | 9 | 46 | |||
| 47 | Шайба | 252136-П9 | 9 | 9 | 47 | |||
| 48 | Ущільнювальна прокладка для болта | 375-3430081 | 12 | 12 | 48 | |||
| 49 | Болт кріплення корпусу золотника та кришки | 332558-П8 | 12 | 12 | 49 | |||
| 50 | Шплінт-дріт | 258286-П | 6 | 6 | 50 | |||
| 51 | Корпус золотника управління гідропідсилювачем | 375-3430021 | 1 | 1 | 51 | |||
| 52 | Партнер III | 11,113мм | 1 | 1 | 52 | |||
| 53 | Пружина зворотного клапана золотника управління гідропідсилювачем | 375-3430091 | 1 | 1 | 53 | |||
| 54 | Прокладка | 375-3510056 | 1 | 1 | 54 | |||
| 55 | Пробка зворотного клапана золотника гідропідсилювача | 375-3430095 | 1 | 1 | 55 | |||
| 56 | Корпус золотника управління гідропідсилювачем у зборі | 375-3430020 | 1 | 1 | 56 | |||
| 57 | Кільце плунжерів | 375-3430063 | 2 | 2 | 57 | |||
| 58 | Опорне кільце плунжерів | 375-3430064 | 2 | 2 | 58 | |||
| 59 | Ущільнювальне кільце | 375-3430080 | 2 | 2 | 59 | |||
| 60 | Золотник управління гідропідсилювачем | 375-3430055 | 1 | 1 | 60 | |||
| 61 | Плунжер золотника | 375-3430060 | 12 | 12 | 61 | |||
| 62 | Пружина плунжера золотника управління гідропідсилювачем | 375-3430062 | 6 | 6 | 62 | |||
| 63 | Гайка кріплення золотника | 335056-П8 | 1 | 1 | 63 | |||
| 64 | Стопорна шайба | 336370-П8 | 1 | 1 | 64 | |||
| 65 | Контргайка кріплення золотника | 335057-П8 | 1 | 1 | 65 | |||
| 66 | Радіальний роликовий підшипник 2206, ГОСТ 8328-57 | 2206 | 1 | 1 | 66 | |||
| 67 | Кришка золотника | 375-3430051-В | 1 | 1 | 67 | |||
| 68 | Пружина сальника рульового управління | 505818 | 1 | 1 | 68 | |||
| 69 | Ущільнювач вала рульового управління | 030-04710 | 1 | 1 | 69 | |||
| 70 | Ущільнювач вала рульового управління у зборі | 375-3430057 | 1 | 1 | 70 | |||
| 71 | Ущільнювальне кільце в зборі | 373-3430065 | 1 | 1 | 71 | |||
| 72 | Стопорне кільце | 375-3430068 | 1 | 1 | 72 | |||
| 73 | Кришка золотника у зборі | 375-3430050-Б | 1 | 1 | 73 |
