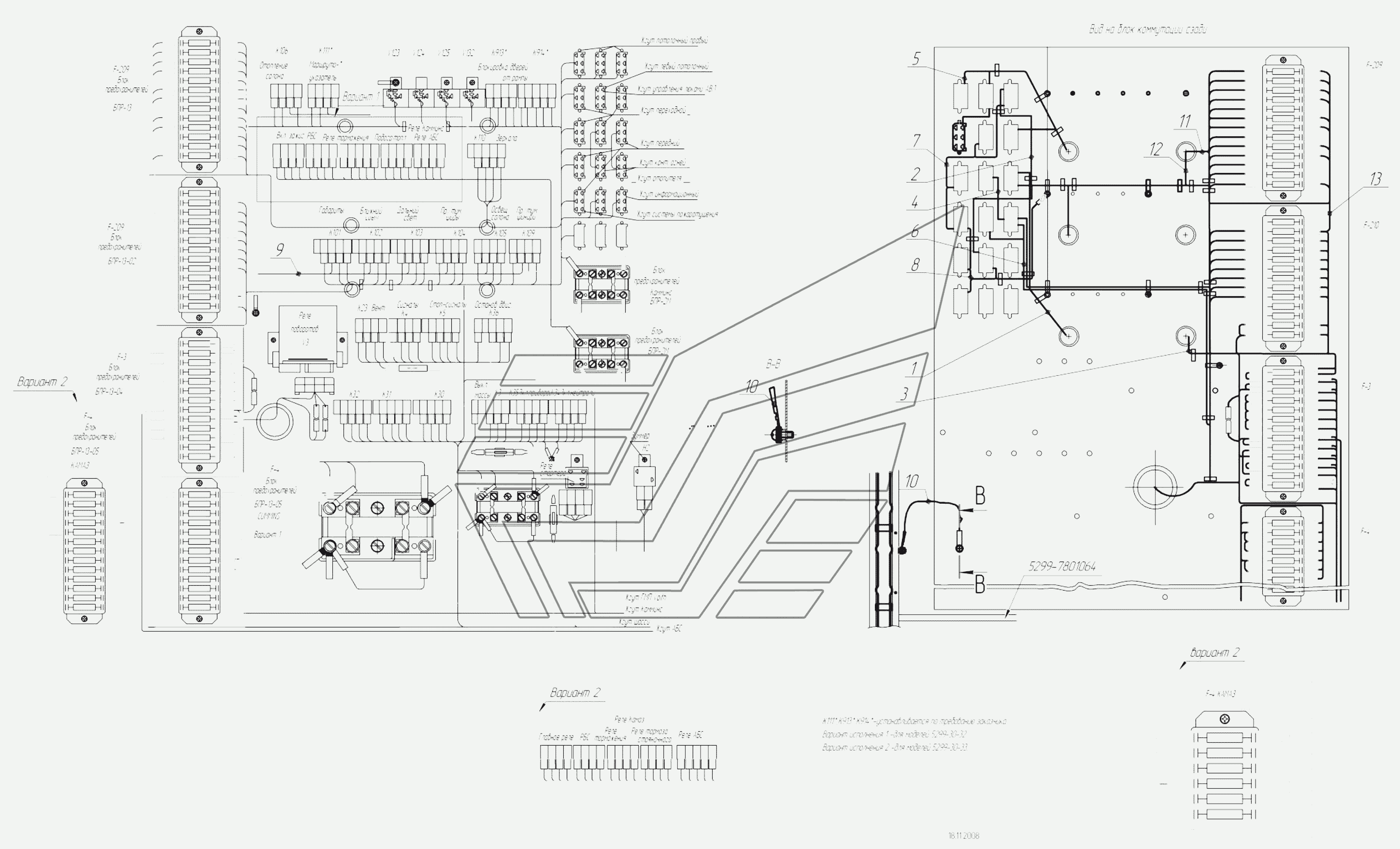

5299-30-32-3700002 – Електромонтажний креслення блоку комутації
100%
Назва деталі
Джгут блоку комутації
Заводський номер
5299-3724341
Кількість на модель
1
№
1
Назва деталі
Джгут блоку комутації
Заводський номер
5299-3724342
Кількість на модель
1
№
2
Назва деталі
Джгут блоку комутації
Заводський номер
5299-3724343
Кількість на модель
1
№
3
Назва деталі
Джгут блоку комутації
Заводський номер
5299-3724344
Кількість на модель
1
№
4
Назва деталі
Джгут блоку комутації
Заводський номер
5299-3724345
Кількість на модель
1
№
5
Назва деталі
Джгут блоку комутації
Заводський номер
5299-3724346
Кількість на модель
1
№
6
Назва деталі
Перемичка
Заводський номер
5299-3724347
Кількість на модель
1
№
7
Назва деталі
Перемичка
Заводський номер
5299-3724348
Кількість на модель
1
№
8
Назва деталі
Перемичка
Заводський номер
5299-3724349
Кількість на модель
2
№
9
Назва деталі
Перемичка
Заводський номер
5299-3724350
Кількість на модель
1
№
10
Назва деталі
Джгут блоку комутації
Заводський номер
5299-30-3724341
Кількість на модель
1
№
11
Назва деталі
Джгут блоку комутації
Заводський номер
5299-30-3724342
Кількість на модель
1
№
12
Назва деталі
Перемичка
Заводський номер
5299-30-3724343
Кількість на модель
1
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Джгут блоку комутації | 5299-3724341 | 1 | 1 | 1 | |||
| 2 | Джгут блоку комутації | 5299-3724342 | 1 | 1 | 2 | |||
| 3 | Джгут блоку комутації | 5299-3724343 | 1 | 1 | 3 | |||
| 4 | Джгут блоку комутації | 5299-3724344 | 1 | 1 | 4 | |||
| 5 | Джгут блоку комутації | 5299-3724345 | 1 | 1 | 5 | |||
| 6 | Джгут блоку комутації | 5299-3724346 | 1 | 1 | 6 | |||
| 7 | Перемичка | 5299-3724347 | 1 | 1 | 7 | |||
| 8 | Перемичка | 5299-3724348 | 1 | 1 | 8 | |||
| 9 | Перемичка | 5299-3724349 | 2 | 2 | 9 | |||
| 10 | Перемичка | 5299-3724350 | 1 | 1 | 10 | |||
| 11 | Джгут блоку комутації | 5299-30-3724341 | 1 | 1 | 11 | |||
| 12 | Джгут блоку комутації | 5299-30-3724342 | 1 | 1 | 12 | |||
| 13 | Перемичка | 5299-30-3724343 | 1 | 1 | 13 |
