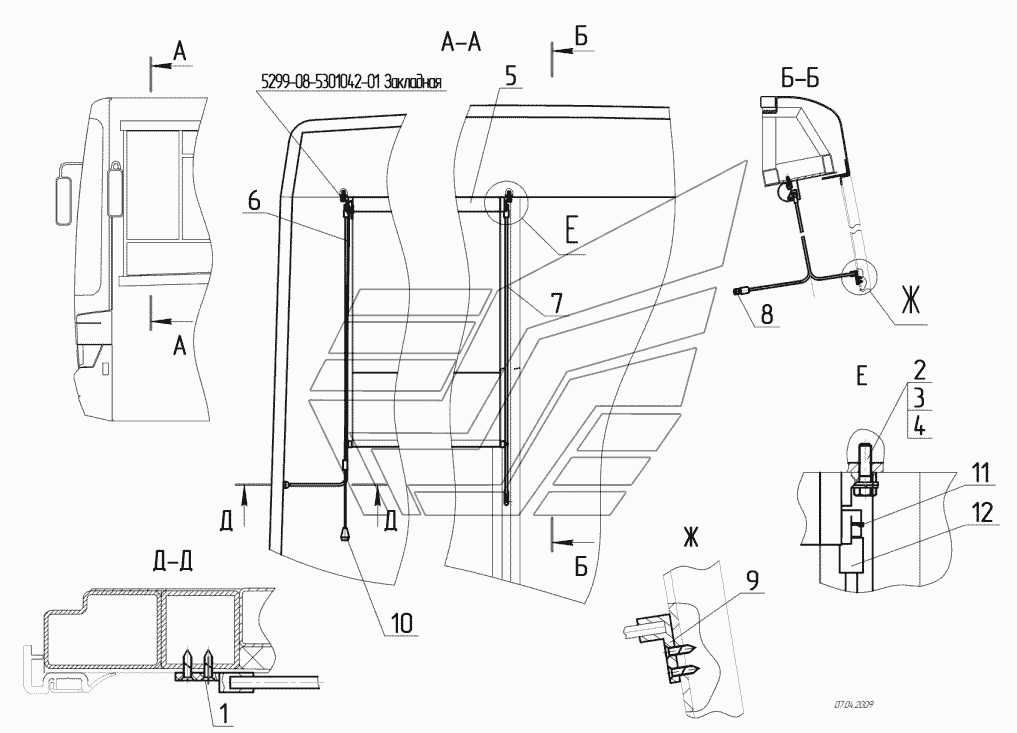

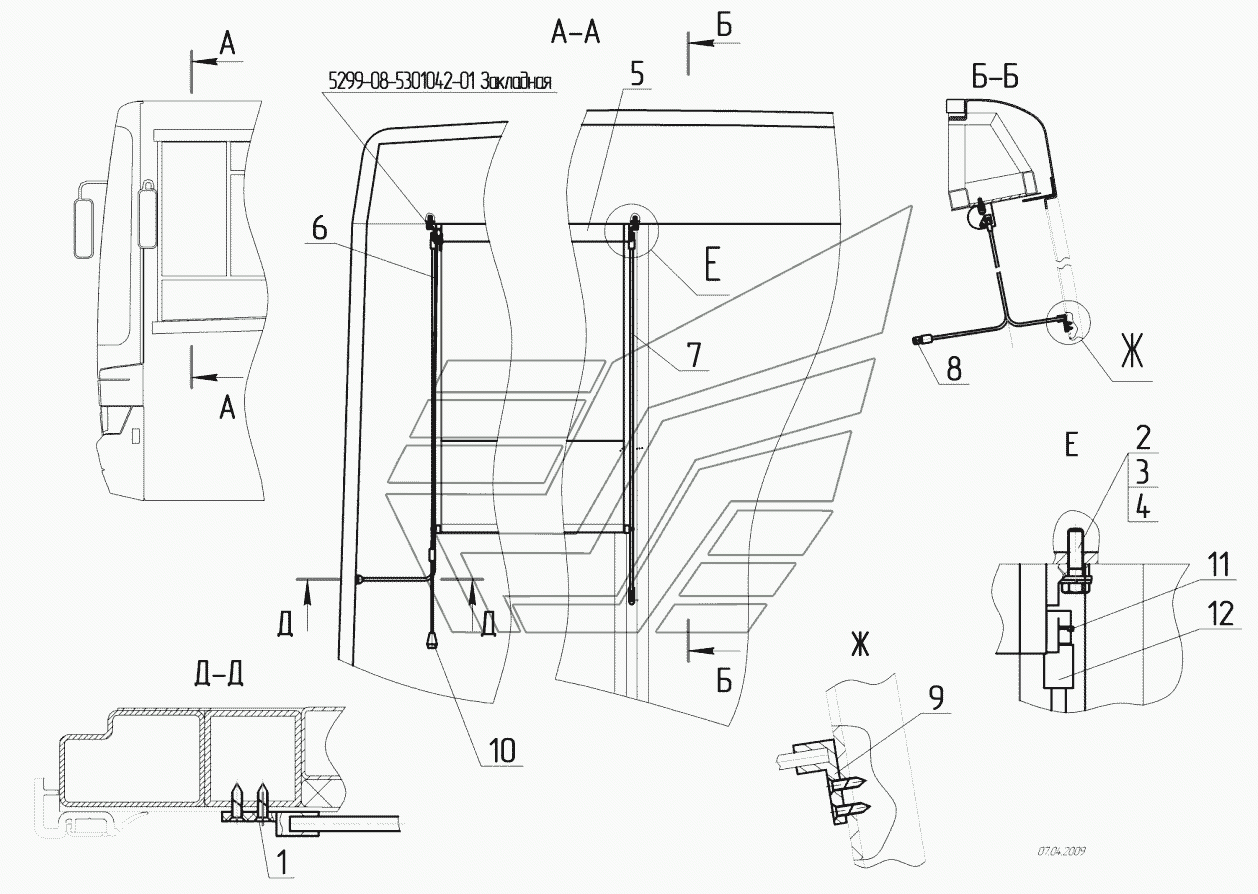

5299-10-32-8200810 – Встановлення інерційної штори
100%
Назва деталі
Гвинт 3,6х12,7
Заводський номер
1/76691/01
Кількість на модель
4
№
1
Назва деталі
Болт M5-6gх20
Заводський номер
1/09780/21
Кількість на модель
2
№
2
Назва деталі
Пружинна шайба
Заводський номер
1/11954/70
Кількість на модель
2
№
3
Назва деталі
Плоска шайба 5,45х10х1
Заводський номер
1/05193/01
Кількість на модель
2
№
4
Назва деталі
Корпус штори
Заводський номер
А-1020005072-01
Кількість на модель
1
№
5
Назва деталі
Права напрямна
Заводський номер
А-1020005072-02
Кількість на модель
1
№
6
Назва деталі
Ліва напрямна
Заводський номер
А-1020005072-03
Кількість на модель
1
№
7
Назва деталі
Прямий кронштейн напрямної
Заводський номер
А-1020005072-04
Кількість на модель
1
№
8
Назва деталі
Т-подібний кронштейн напрямної
Заводський номер
А-1020005072-05
Кількість на модель
1
№
9
Назва деталі
Шнур із наконечником та направляючим кронштейном
Заводський номер
А-1020005074-06
Кількість на модель
1
№
10
Назва деталі
Фіксуюча скоба
Заводський номер
А-1020005074-07
Кількість на модель
2
№
11
Назва деталі
Гумовий демпфер
Заводський номер
А-1020005074-08
Кількість на модель
2
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гвинт 3,6х12,7 | 1/76691/01 | 4 | 4 | 1 | |||
| 2 | Болт M5-6gх20 | 1/09780/21 | 2 | 2 | 2 | |||
| 3 | Пружинна шайба | 1/11954/70 | 2 | 2 | 3 | |||
| 4 | Плоска шайба 5,45х10х1 | 1/05193/01 | 2 | 2 | 4 | |||
| 5 | Корпус штори | А-1020005072-01 | 1 | 1 | 5 | |||
| 6 | Права напрямна | А-1020005072-02 | 1 | 1 | 6 | |||
| 7 | Ліва напрямна | А-1020005072-03 | 1 | 1 | 7 | |||
| 8 | Прямий кронштейн напрямної | А-1020005072-04 | 1 | 1 | 8 | |||
| 9 | Т-подібний кронштейн напрямної | А-1020005072-05 | 1 | 1 | 9 | |||
| 10 | Шнур із наконечником та направляючим кронштейном | А-1020005074-06 | 1 | 1 | 10 | |||
| 11 | Фіксуюча скоба | А-1020005074-07 | 2 | 2 | 11 | |||
| 12 | Гумовий демпфер | А-1020005074-08 | 2 | 2 | 12 |
