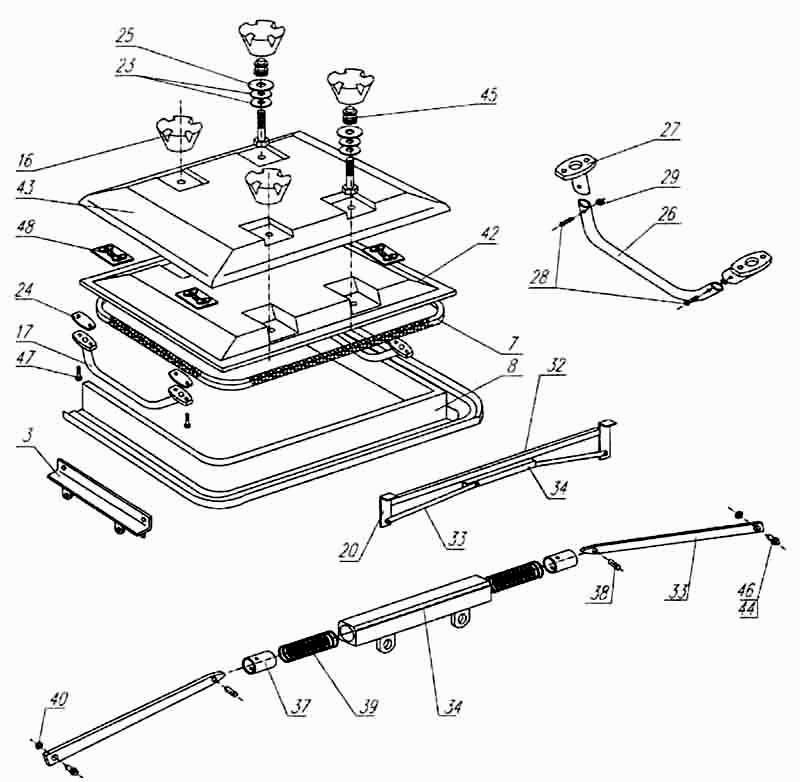

Аварійно-вентиляційний люк 420801-5713210-СБ
100%
Назва деталі
Аварійний вентиляційний люк
Заводський номер
420801-5713210
Кількість на модель
3
№
1
Назва деталі
Табличка
Заводський номер
420801-5713211
Кількість на модель
3
№
2
Назва деталі
Опора
Заводський номер
420801-5713240
Кількість на модель
6
№
3
Назва деталі
Аварійна ручка
Заводський номер
420801-5713290
Кількість на модель
6
№
4
Назва деталі
Крило
Заводський номер
3964-5713305
Кількість на модель
3
№
6
Назва деталі
Ущільнювач люка
Заводський номер
420801-5713226
Кількість на модель
3
№
7
Назва деталі
Облицювання отвору
Заводський номер
420801-5713232
Кількість на модель
6
№
8
Назва деталі
Пломба
Заводський номер
695Н-8207290Г4
Кількість на модель
6
№
15
Назва деталі
Затискач
Заводський номер
420801-5713230
Кількість на модель
4
№
16
Назва деталі
Ручка для підйому люка
Заводський номер
420801-5713236
Кількість на модель
2
№
17
Назва деталі
Механізм відкривання-
Заводський номер
420801-5713250
Кількість на модель
2
№
20
Назва деталі
Панель люка на даху
Заводський номер
420801-5713280
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
420801-5713228
Кількість на модель
8
№
23
Назва деталі
Прокладка
Заводський номер
420801-5713272
Кількість на модель
4
№
24
Назва деталі
Пластина
Заводський номер
420801-5713298
Кількість на модель
4
№
25
Назва деталі
Трубка
Заводський номер
420801-5713238
Кількість на модель
1
№
26
Назва деталі
Фланець
Заводський номер
420801-5713239
Кількість на модель
2
№
27
Назва деталі
Гвинт
Заводський номер
1/33003/01
Кількість на модель
2
№
28
Назва деталі
Опора
Заводський номер
420801-5713242
Кількість на модель
1
№
30
Назва деталі
Пружина упору
Заводський номер
420801-5713244
Кількість на модель
2
№
31
Назва деталі
Дуга кришки люка
Заводський номер
420801-5713252
Кількість на модель
1
№
32
Назва деталі
Важіль механізму відкривання люка
Заводський номер
420801-5713262
Кількість на модель
2
№
33
Назва деталі
Корпус механізму відкривання люка
Заводський номер
420801-5713264
Кількість на модель
1
№
34
Назва деталі
Поршень
Заводський номер
420801-5713266
Кількість на модель
2
№
37
Назва деталі
Ось поршня
Заводський номер
420801-5713268
Кількість на модель
2
№
38
Назва деталі
Пружина
Заводський номер
420801-5713270
Кількість на модель
2
№
39
Назва деталі
Ущільнювальне кільце
Заводський номер
1/10877/76
Кількість на модель
2
№
41
Назва деталі
Внутрішня панель люка даху
Заводський номер
420801-5713281
Кількість на модель
1
№
42
Назва деталі
Панель люка на даху
Заводський номер
420801-5713283
Кількість на модель
1
№
43
Назва деталі
Диск
Заводський номер
420801-5713276
Кількість на модель
2
№
44
Назва деталі
Втулка
Заводський номер
420801-5713234
Кількість на модель
4
№
45
Назва деталі
Ось
Заводський номер
420801-5713258
Кількість на модель
4
№
46
Назва деталі
Пластина
Заводський номер
420801- 5713288СБ
Кількість на модель
4
№
48
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Аварійний вентиляційний люк | 420801-5713210 | 3 | 3 | 1 | |||
| 2 | Табличка | 420801-5713211 | 3 | 3 | 2 | |||
| 3 | Опора | 420801-5713240 | 6 | 6 | 3 | |||
| 4 | Аварійна ручка | 420801-5713290 | 6 | 6 | 4 | |||
| 6 | Крило | 3964-5713305 | 3 | 3 | 6 | |||
| 7 | Ущільнювач люка | 420801-5713226 | 3 | 3 | 7 | |||
| 8 | Облицювання отвору | 420801-5713232 | 6 | 6 | 8 | |||
| 15 | Пломба | 695Н-8207290Г4 | 6 | 6 | 15 | |||
| 16 | Затискач | 420801-5713230 | 4 | 4 | 16 | |||
| 17 | Ручка для підйому люка | 420801-5713236 | 2 | 2 | 17 | |||
| 20 | Механізм відкривання- | 420801-5713250 | 2 | 2 | 20 | |||
| 22 | Панель люка на даху | 420801-5713280 | 1 | 1 | 22 | |||
| 23 | Прокладка | 420801-5713228 | 8 | 8 | 23 | |||
| 24 | Прокладка | 420801-5713272 | 4 | 4 | 24 | |||
| 25 | Пластина | 420801-5713298 | 4 | 4 | 25 | |||
| 26 | Трубка | 420801-5713238 | 1 | 1 | 26 | |||
| 27 | Фланець | 420801-5713239 | 2 | 2 | 27 | |||
| 28 | Гвинт | 1/33003/01 | 2 | 2 | 28 | |||
| 30 | Опора | 420801-5713242 | 1 | 1 | 30 | |||
| 31 | Пружина упору | 420801-5713244 | 2 | 2 | 31 | |||
| 32 | Дуга кришки люка | 420801-5713252 | 1 | 1 | 32 | |||
| 33 | Важіль механізму відкривання люка | 420801-5713262 | 2 | 2 | 33 | |||
| 34 | Корпус механізму відкривання люка | 420801-5713264 | 1 | 1 | 34 | |||
| 37 | Поршень | 420801-5713266 | 2 | 2 | 37 | |||
| 38 | Ось поршня | 420801-5713268 | 2 | 2 | 38 | |||
| 39 | Пружина | 420801-5713270 | 2 | 2 | 39 | |||
| 41 | Ущільнювальне кільце | 1/10877/76 | 2 | 2 | 41 | |||
| 42 | Внутрішня панель люка даху | 420801-5713281 | 1 | 1 | 42 | |||
| 43 | Панель люка на даху | 420801-5713283 | 1 | 1 | 43 | |||
| 44 | Диск | 420801-5713276 | 2 | 2 | 44 | |||
| 45 | Втулка | 420801-5713234 | 4 | 4 | 45 | |||
| 46 | Ось | 420801-5713258 | 4 | 4 | 46 | |||
| 48 | Пластина | 420801- 5713288СБ | 4 | 4 | 48 |
