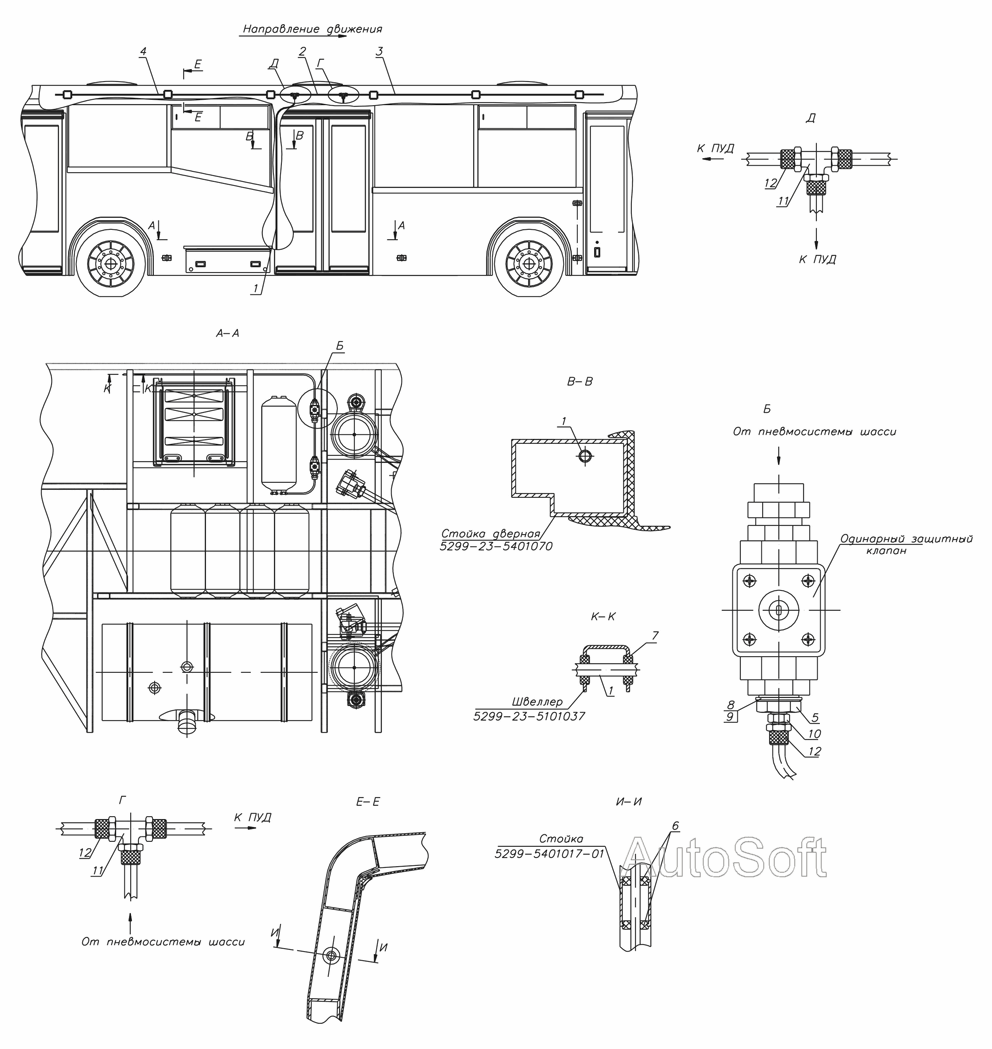

Монтаж пневматичної системи
100%
Назва деталі
Стійка
Заводський номер
5299-5401017-01
Кількість на модель
№
Назва деталі
Швелер
Заводський номер
5299-23-5101037
Кількість на модель
№
Назва деталі
Дверна стійка
Заводський номер
5299-23-5401070
Кількість на модель
№
Назва деталі
Трубка
Заводський номер
5299-23-6101071
Кількість на модель
1
№
1
Назва деталі
Трубка
Заводський номер
5299-23-6101072
Кількість на модель
1
№
2
Назва деталі
Трубка
Заводський номер
5299-23-6101073
Кількість на модель
1
№
3
Назва деталі
Трубка
Заводський номер
5299-23-6101074
Кількість на модель
1
№
4
Назва деталі
Перехідник
Заводський номер
5299-15-6101081
Кількість на модель
1
№
5
Назва деталі
Ущільнювальна втулка
Заводський номер
4947-3724048
Кількість на модель
12
№
6
Назва деталі
Ущільнювальна втулка
Заводський номер
3964-3724047
Кількість на модель
4
№
7
Назва деталі
Диск
Заводський номер
861024
Кількість на модель
1
№
8
Назва деталі
Ущільнювальне кільце
Заводський номер
740-1003439
Кількість на модель
1
№
9
Назва деталі
Прямий фітинг
Заводський номер
1511 1/3
Кількість на модель
1
№
10
Назва деталі
З'єднувальний трійник M12x1
Заводський номер
1541 1/3
Кількість на модель
2
№
11
Назва деталі
Накидна гайка М12х1
Заводський номер
1704 1/3
Кількість на модель
7
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Стійка | 5299-5401017-01 | |||||||
| Швелер | 5299-23-5101037 | |||||||
| Дверна стійка | 5299-23-5401070 | |||||||
| 1 | Трубка | 5299-23-6101071 | 1 | 1 | 1 | |||
| 2 | Трубка | 5299-23-6101072 | 1 | 1 | 2 | |||
| 3 | Трубка | 5299-23-6101073 | 1 | 1 | 3 | |||
| 4 | Трубка | 5299-23-6101074 | 1 | 1 | 4 | |||
| 5 | Перехідник | 5299-15-6101081 | 1 | 1 | 5 | |||
| 6 | Ущільнювальна втулка | 4947-3724048 | 12 | 12 | 6 | |||
| 7 | Ущільнювальна втулка | 3964-3724047 | 4 | 4 | 7 | |||
| 8 | Диск | 861024 | 1 | 1 | 8 | |||
| 9 | Ущільнювальне кільце | 740-1003439 | 1 | 1 | 9 | |||
| 10 | Прямий фітинг | 1511 1/3 | 1 | 1 | 10 | |||
| 11 | З'єднувальний трійник M12x1 | 1541 1/3 | 2 | 2 | 11 | |||
| 12 | Накидна гайка М12х1 | 1704 1/3 | 7 | 7 | 12 |
