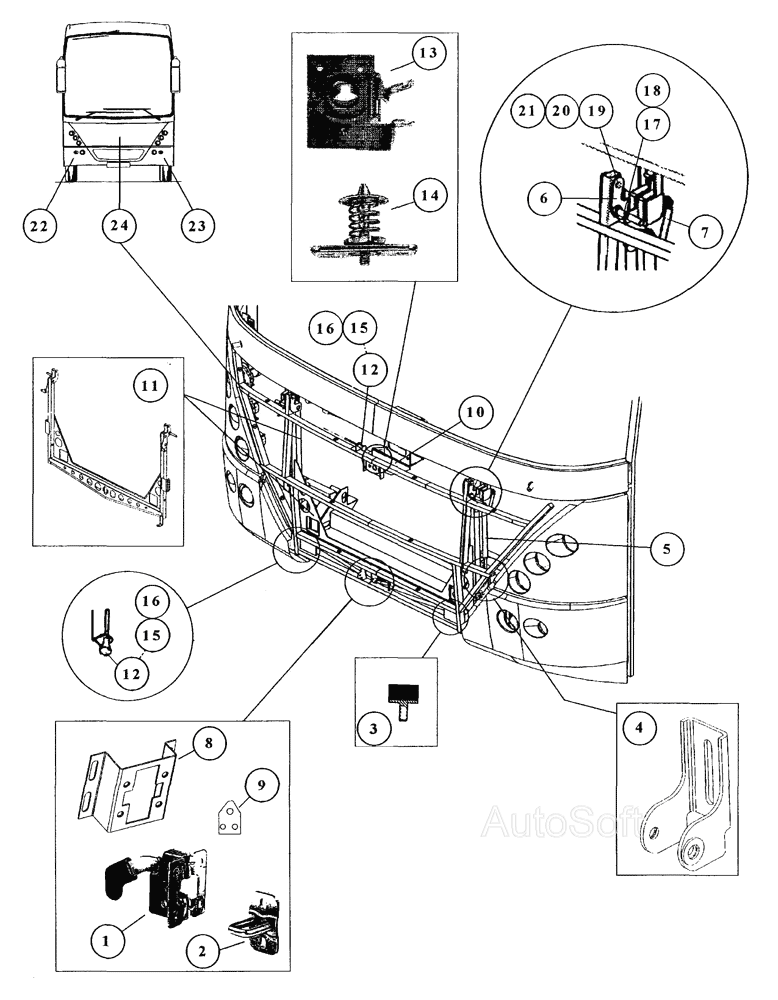

Деталі передньої панелі люка
100%
Назва деталі
Замок
Заводський номер
24200463000
Кількість на модель
1
№
1
Назва деталі
Пружинний фіксатор замка
Заводський номер
24200464000
Кількість на модель
1
№
2
Назва деталі
Гумовий амортизатор
Заводський номер
05320007100
Кількість на модель
2
№
3
Назва деталі
Петля
Заводський номер
57104190660
Кількість на модель
2
№
4
Назва деталі
Газовий упор
Заводський номер
24191023600
Кількість на модель
2
№
5
Назва деталі
Засувка
Заводський номер
57104205460
Кількість на модель
2
№
6
Назва деталі
Тягова пружина
Заводський номер
24190161200
Кількість на модель
3
№
7
Назва деталі
Нижній опорний фіксувальний пристрій
Заводський номер
57104193460
Кількість на модель
1
№
8
Назва деталі
Монтажна плита для переносного кабелю
Заводський номер
66104207460
Кількість на модель
1
№
9
Назва деталі
Опорний фіксувальний пристрій
Заводський номер
57104190760
Кількість на модель
1
№
10
Назва деталі
Рама з петлями
Заводський номер
57104188960
Кількість на модель
1
№
11
Назва деталі
Переносний кабель
Заводський номер
19200111000
Кількість на модель
2
№
12
Назва деталі
Нижня деталь замка
Заводський номер
24200469000
Кількість на модель
1
№
13
Назва деталі
Верхня частина замка
Заводський номер
24200468000
Кількість на модель
1
№
14
Назва деталі
Регулювальний гвинт
Заводський номер
19200112000
Кількість на модель
2
№
15
Назва деталі
Кріпильна деталь переносного кабелю
Заводський номер
19200040300
Кількість на модель
2
№
16
Назва деталі
Диск M12
Заводський номер
27405120000
Кількість на модель
4
№
17
Назва деталі
Самозатискна гайка
Заводський номер
26647120000
Кількість на модель
4
№
18
Назва деталі
Ковзний підшипник
Заводський номер
06290002800
Кількість на модель
16
№
19
Назва деталі
Болт M10
Заводський номер
26037107000
Кількість на модель
4
№
20
Назва деталі
Права бічна панель
Заводський номер
661044685
Кількість на модель
1
№
22
Назва деталі
Середня панель
Заводський номер
064050530
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Замок | 24200463000 | 1 | 1 | 1 | |||
| 2 | Пружинний фіксатор замка | 24200464000 | 1 | 1 | 2 | |||
| 3 | Гумовий амортизатор | 05320007100 | 2 | 2 | 3 | |||
| 4 | Петля | 57104190660 | 2 | 2 | 4 | |||
| 5 | Газовий упор | 24191023600 | 2 | 2 | 5 | |||
| 6 | Засувка | 57104205460 | 2 | 2 | 6 | |||
| 7 | Тягова пружина | 24190161200 | 3 | 3 | 7 | |||
| 8 | Нижній опорний фіксувальний пристрій | 57104193460 | 1 | 1 | 8 | |||
| 9 | Монтажна плита для переносного кабелю | 66104207460 | 1 | 1 | 9 | |||
| 10 | Опорний фіксувальний пристрій | 57104190760 | 1 | 1 | 10 | |||
| 11 | Рама з петлями | 57104188960 | 1 | 1 | 11 | |||
| 12 | Переносний кабель | 19200111000 | 2 | 2 | 12 | |||
| 13 | Нижня деталь замка | 24200469000 | 1 | 1 | 13 | |||
| 14 | Верхня частина замка | 24200468000 | 1 | 1 | 14 | |||
| 15 | Регулювальний гвинт | 19200112000 | 2 | 2 | 15 | |||
| 16 | Кріпильна деталь переносного кабелю | 19200040300 | 2 | 2 | 16 | |||
| 17 | Диск M12 | 27405120000 | 4 | 4 | 17 | |||
| 18 | Самозатискна гайка | 26647120000 | 4 | 4 | 18 | |||
| 19 | Ковзний підшипник | 06290002800 | 16 | 16 | 19 | |||
| 20 | Болт M10 | 26037107000 | 4 | 4 | 20 | |||
| 22 | Права бічна панель | 661044685 | 1 | 1 | 22 | |||
| 24 | Середня панель | 064050530 | 1 | 1 | 24 |
