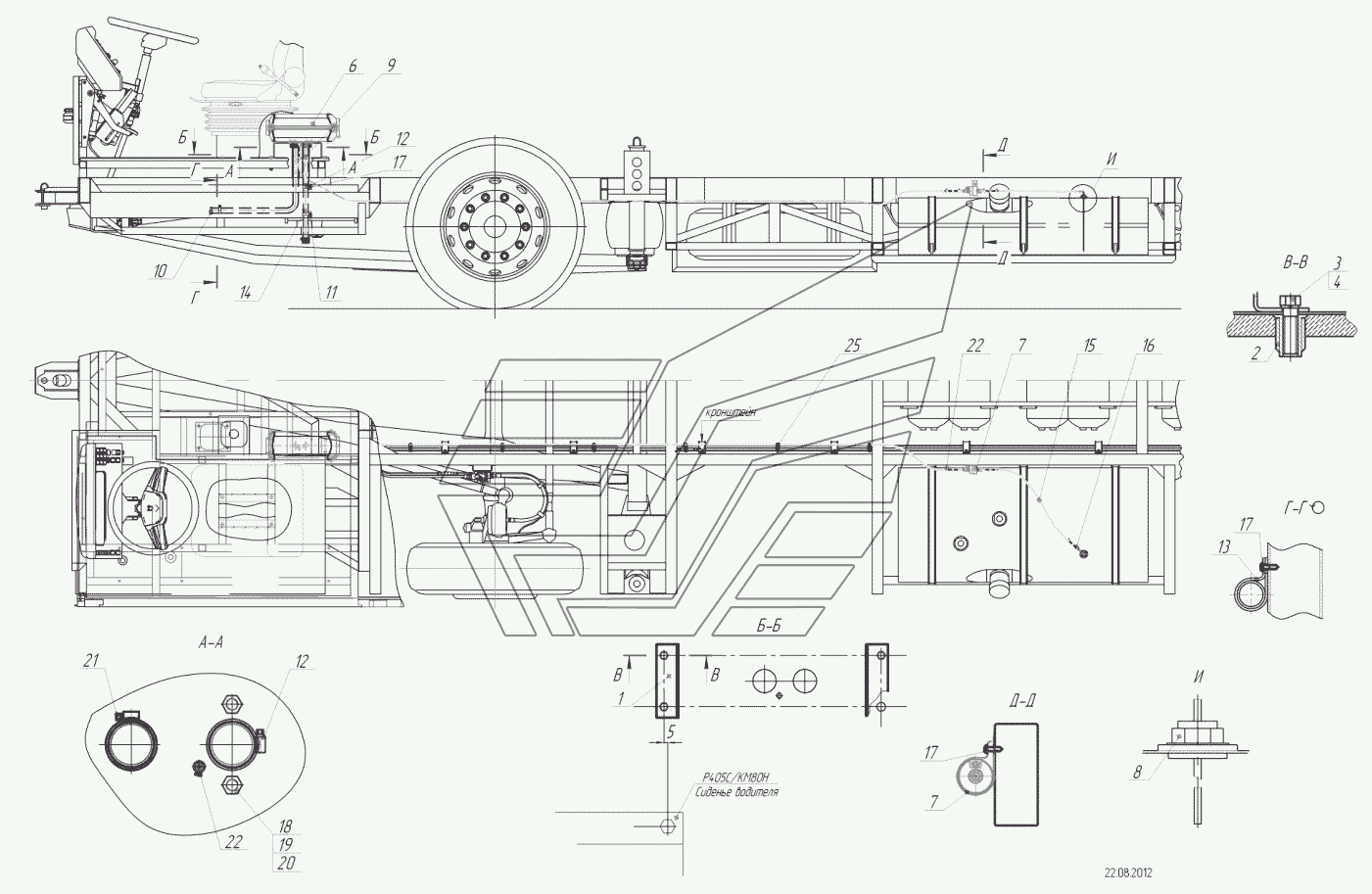

5299-10-8100550-01 – Встановлення автономного обігрівача (ПЛАНАР 44Д-2-ка)
100%
Назва деталі
Сидіння водія
Заводський номер
Р405С/КМ80Н
Кількість на модель
№
Назва деталі
Комплект обігрівача
Заводський номер
ПЛАНАР-44Д-2-КА
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
5299-17-8100551
Кількість на модель
1
№
1
Назва деталі
Гайка та болт
Заводський номер
3964-7200087
Кількість на модель
4
№
2
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
4
№
3
Назва деталі
Пружинна шайба
Заводський номер
1/05166/70
Кількість на модель
4
№
4
Назва деталі
Обігрівач
Заводський номер
АДВР063.01.00.000
Кількість на модель
1
№
6
Назва деталі
Паливний нанос
Заводський номер
10ТС.451.02.00.00.000
Кількість на модель
1
№
7
Назва деталі
Паливозабірник
Заводський номер
АДВР010.06.00.000
Кількість на модель
1
№
8
Назва деталі
Теплоізоляція
Заводський номер
АДВР010.12.00.000
Кількість на модель
1
№
9
Назва деталі
Повітрозабірник
Заводський номер
АДВР063.08.00.000
Кількість на модель
1
№
10
Назва деталі
Кронштейн
Заводський номер
04ТС.451.00.00.00.002
Кількість на модель
2
№
11
Назва деталі
Хомут
Заводський номер
04ТС.451.00.00.00.004
Кількість на модель
3
№
12
Назва деталі
Хомут
Заводський номер
АДВР010.00.00.000
Кількість на модель
1
№
13
Назва деталі
Вихлопна труба
Заводський номер
АДВР010.17.00.000
Кількість на модель
1
№
14
Назва деталі
З'єднувальна трубка
Заводський номер
АДВР010.00.00.001
Кількість на модель
1
№
15
Назва деталі
Муфта
Заводський номер
АДВР010.00.00.003
Кількість на модель
4
№
16
Назва деталі
Гвинт 6.3х19
Заводський номер
Винт6.3х19
Кількість на модель
4
№
17
Назва деталі
Гайка М6.5.016
Заводський номер
ГайкаМ6.5.016
Кількість на модель
2
№
18
Назва деталі
Диск
Заводський номер
Шайба6.01.0.16
Кількість на модель
2
№
19
Назва деталі
Диск 6.65G.096
Заводський номер
Шайба6.65Г.096
Кількість на модель
2
№
20
Назва деталі
Хомут
Заводський номер
TORRO25х40/9C7W1
Кількість на модель
1
№
21
Назва деталі
Хомут
Заводський номер
ХомутABAmin10/9
Кількість на модель
8
№
22
Назва деталі
Монтажна стяжка
Заводський номер
СтяжкаK-150М
Кількість на модель
10
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Сидіння водія | Р405С/КМ80Н | |||||||
| Комплект обігрівача | ПЛАНАР-44Д-2-КА | 1 | 1 | |||||
| 1 | Кронштейн | 5299-17-8100551 | 1 | 1 | 1 | |||
| 2 | Гайка та болт | 3964-7200087 | 4 | 4 | 2 | |||
| 3 | Болт M8-6gх20 | 1/60434/21 | 4 | 4 | 3 | |||
| 4 | Пружинна шайба | 1/05166/70 | 4 | 4 | 4 | |||
| 6 | Обігрівач | АДВР063.01.00.000 | 1 | 1 | 6 | |||
| 7 | Паливний нанос | 10ТС.451.02.00.00.000 | 1 | 1 | 7 | |||
| 8 | Паливозабірник | АДВР010.06.00.000 | 1 | 1 | 8 | |||
| 9 | Теплоізоляція | АДВР010.12.00.000 | 1 | 1 | 9 | |||
| 10 | Повітрозабірник | АДВР063.08.00.000 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 04ТС.451.00.00.00.002 | 2 | 2 | 11 | |||
| 12 | Хомут | 04ТС.451.00.00.00.004 | 3 | 3 | 12 | |||
| 13 | Хомут | АДВР010.00.00.000 | 1 | 1 | 13 | |||
| 14 | Вихлопна труба | АДВР010.17.00.000 | 1 | 1 | 14 | |||
| 15 | З'єднувальна трубка | АДВР010.00.00.001 | 1 | 1 | 15 | |||
| 16 | Муфта | АДВР010.00.00.003 | 4 | 4 | 16 | |||
| 17 | Гвинт 6.3х19 | Винт6.3х19 | 4 | 4 | 17 | |||
| 18 | Гайка М6.5.016 | ГайкаМ6.5.016 | 2 | 2 | 18 | |||
| 19 | Диск | Шайба6.01.0.16 | 2 | 2 | 19 | |||
| 20 | Диск 6.65G.096 | Шайба6.65Г.096 | 2 | 2 | 20 | |||
| 21 | Хомут | TORRO25х40/9C7W1 | 1 | 1 | 21 | |||
| 22 | Хомут | ХомутABAmin10/9 | 8 | 8 | 22 | |||
| 25 | Монтажна стяжка | СтяжкаK-150М | 10 | 10 | 25 |
