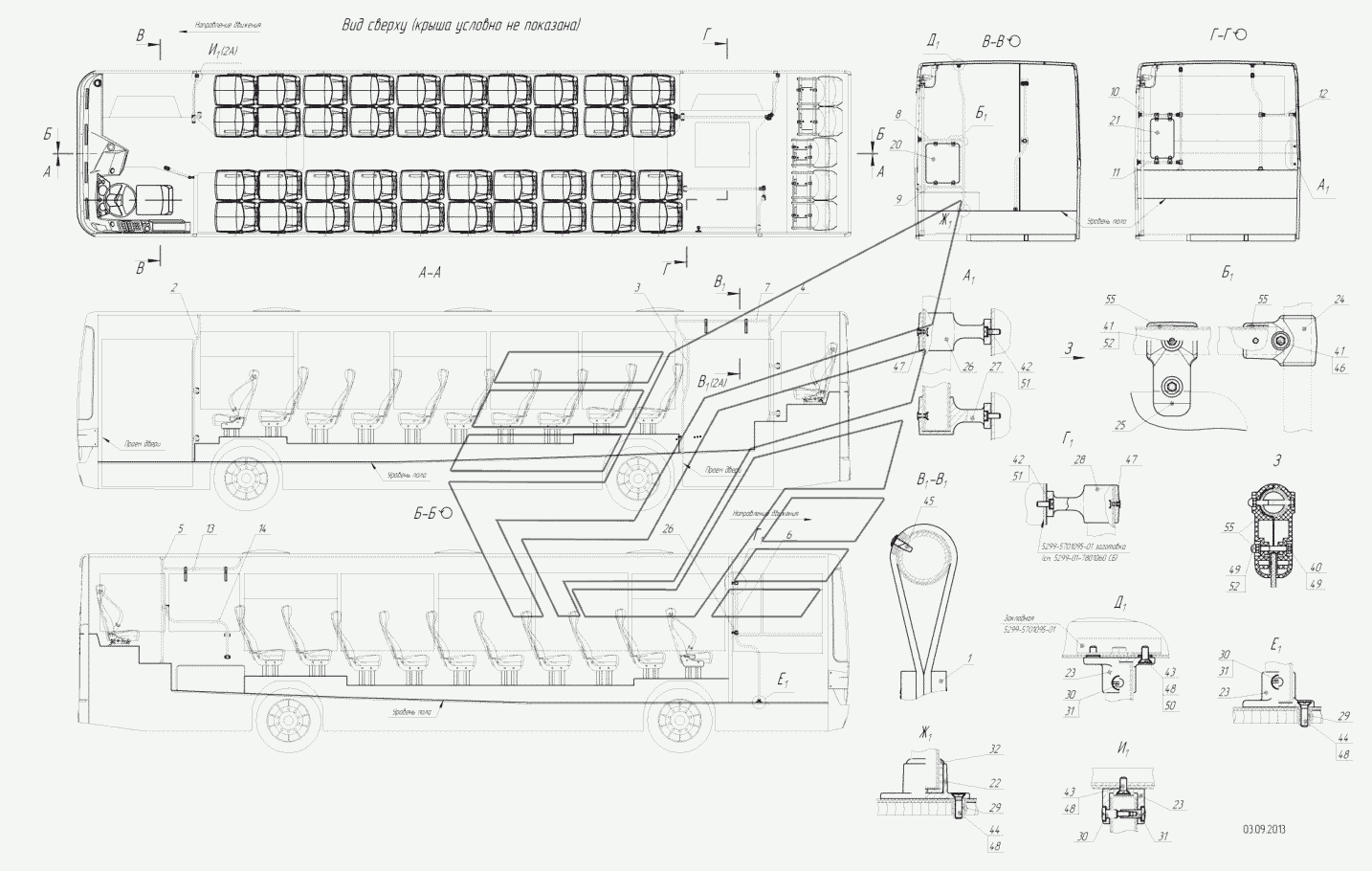

5299-112-8200010 – Встановлення поручнів (з майданчиком для відпочинку)
100%
Назва деталі
Ручка в зборі
Заводський номер
5299-8200520
Кількість на модель
4
№
1
Назва деталі
Поручень-стійка
Заводський номер
5299-8200200-01
Кількість на модель
1
№
2
Назва деталі
Поручень-стійка
Заводський номер
5299-11-8200231-01
Кількість на модель
1
№
3
Назва деталі
Поручень-стійка
Заводський номер
5299-8200239
Кількість на модель
1
№
4
Назва деталі
Поручень
Заводський номер
5299-8200204
Кількість на модель
1
№
5
Назва деталі
Поручень
Заводський номер
5299-01-8200138
Кількість на модель
1
№
6
Назва деталі
Поручень
Заводський номер
5299-11-8200216-01
Кількість на модель
1
№
7
Назва деталі
Поручень огорожі
Заводський номер
5299-11-8200234
Кількість на модель
1
№
8
Назва деталі
Поручень огорожі
Заводський номер
5299-11-8200237
Кількість на модель
1
№
9
Назва деталі
Поручень огорожі
Заводський номер
5299-8200235
Кількість на модель
1
№
10
Назва деталі
Поручень огорожі
Заводський номер
5299-8200235-01
Кількість на модель
1
№
11
Назва деталі
Поручень огорожі
Заводський номер
5299-11-8200230
Кількість на модель
1
№
12
Назва деталі
Поручень
Заводський номер
5299-11-8200221
Кількість на модель
1
№
13
Назва деталі
Поручень
Заводський номер
5299-11-8200232-01
Кількість на модель
1
№
14
Назва деталі
Панель
Заводський номер
5299-8200135
Кількість на модель
1
№
20
Назва деталі
Панель огорожі
Заводський номер
5299-11-8200136
Кількість на модель
1
№
21
Назва деталі
Кронштейн стійки
Заводський номер
5299-8251002
Кількість на модель
4
№
22
Назва деталі
Кронштейн стійки
Заводський номер
5299-8200719-01
Кількість на модель
11
№
23
Назва деталі
Потрійний кронштейн
Заводський номер
5299-10-8200705-10
Кількість на модель
18
№
24
Назва деталі
Тримач перегородки
Заводський номер
5299-10-8200792-10
Кількість на модель
16
№
25
Назва деталі
Кронштейн поручня
Заводський номер
5299-8200704
Кількість на модель
2
№
26
Назва деталі
Кронштейн поручня
Заводський номер
5299-8200718
Кількість на модель
1
№
27
Назва деталі
Кронштейн поручня
Заводський номер
5299-8200721
Кількість на модель
2
№
28
Назва деталі
Гайка та болт
Заводський номер
3964-7200087
Кількість на модель
10
№
29
Назва деталі
Гвинт
Заводський номер
5299-8200528-01
Кількість на модель
11
№
30
Назва деталі
Ось
Заводський номер
5299-8200529-01
Кількість на модель
11
№
31
Назва деталі
Гумова прокладка
Заводський номер
5299-8251001
Кількість на модель
4
№
32
Назва деталі
Болт M6-6gх40
Заводський номер
1/09032/21
Кількість на модель
8
№
40
Назва деталі
Болт M6-6gх45
Заводський номер
1/09034/21
Кількість на модель
26
№
41
Назва деталі
Гвинт ТС з хрестоподібним шліцом М166-6gх__NT__2__
Заводський номер
1/32762/01
Кількість на модель
8
№
42
Назва деталі
Гвинт М208-6gх__NT__2__
Заводський номер
1/33035/11
Кількість на модель
20
№
43
Назва деталі
Гвинт М308-6gх__NT__2__
Заводський номер
1/33039/01
Кількість на модель
10
№
44
Назва деталі
Саморізний гвинт ST 4,2х19
Заводський номер
ВинтST4.2х19
Кількість на модель
4
№
45
Назва деталі
Самоконтрагуча гайка М__NT__0__Н
Заводський номер
1/25742/11
Кількість на модель
18
№
46
Назва деталі
Одностороння заклепка 4,9х13
Заводський номер
4597600520
Кількість на модель
4
№
47
Назва деталі
Конічна зубчаста шайба
Заводський номер
1/26069/70
Кількість на модель
30
№
48
Назва деталі
Плоска шайба 6х15х1
Заводський номер
1/26444/01
Кількість на модель
16
№
49
Назва деталі
Плоска шайба 8х17
Заводський номер
1/05196/01
Кількість на модель
20
№
50
Назва деталі
Пружинна шайба
Заводський номер
1/05164/70
Кількість на модель
8
№
51
Назва деталі
Глуха гайка — кріплення кришки головки. М6-6Н
Заводський номер
2108-1003298
Кількість на модель
16
№
52
Назва деталі
Ущільнювач кронштейна поручня
Заводський номер
5299-10-8200705-12
Кількість на модель
60
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ручка в зборі | 5299-8200520 | 4 | 4 | 1 | |||
| 2 | Поручень-стійка | 5299-8200200-01 | 1 | 1 | 2 | |||
| 3 | Поручень-стійка | 5299-11-8200231-01 | 1 | 1 | 3 | |||
| 4 | Поручень-стійка | 5299-8200239 | 1 | 1 | 4 | |||
| 5 | Поручень | 5299-8200204 | 1 | 1 | 5 | |||
| 6 | Поручень | 5299-01-8200138 | 1 | 1 | 6 | |||
| 7 | Поручень | 5299-11-8200216-01 | 1 | 1 | 7 | |||
| 8 | Поручень огорожі | 5299-11-8200234 | 1 | 1 | 8 | |||
| 9 | Поручень огорожі | 5299-11-8200237 | 1 | 1 | 9 | |||
| 10 | Поручень огорожі | 5299-8200235 | 1 | 1 | 10 | |||
| 11 | Поручень огорожі | 5299-8200235-01 | 1 | 1 | 11 | |||
| 12 | Поручень огорожі | 5299-11-8200230 | 1 | 1 | 12 | |||
| 13 | Поручень | 5299-11-8200221 | 1 | 1 | 13 | |||
| 14 | Поручень | 5299-11-8200232-01 | 1 | 1 | 14 | |||
| 20 | Панель | 5299-8200135 | 1 | 1 | 20 | |||
| 21 | Панель огорожі | 5299-11-8200136 | 1 | 1 | 21 | |||
| 22 | Кронштейн стійки | 5299-8251002 | 4 | 4 | 22 | |||
| 23 | Кронштейн стійки | 5299-8200719-01 | 11 | 11 | 23 | |||
| 24 | Потрійний кронштейн | 5299-10-8200705-10 | 18 | 18 | 24 | |||
| 25 | Тримач перегородки | 5299-10-8200792-10 | 16 | 16 | 25 | |||
| 26 | Кронштейн поручня | 5299-8200704 | 2 | 2 | 26 | |||
| 27 | Кронштейн поручня | 5299-8200718 | 1 | 1 | 27 | |||
| 28 | Кронштейн поручня | 5299-8200721 | 2 | 2 | 28 | |||
| 29 | Гайка та болт | 3964-7200087 | 10 | 10 | 29 | |||
| 30 | Гвинт | 5299-8200528-01 | 11 | 11 | 30 | |||
| 31 | Ось | 5299-8200529-01 | 11 | 11 | 31 | |||
| 32 | Гумова прокладка | 5299-8251001 | 4 | 4 | 32 | |||
| 40 | Болт M6-6gх40 | 1/09032/21 | 8 | 8 | 40 | |||
| 41 | Болт M6-6gх45 | 1/09034/21 | 26 | 26 | 41 | |||
| 42 | Гвинт ТС з хрестоподібним шліцом М166-6gх__NT__2__ | 1/32762/01 | 8 | 8 | 42 | |||
| 43 | Гвинт М208-6gх__NT__2__ | 1/33035/11 | 20 | 20 | 43 | |||
| 44 | Гвинт М308-6gх__NT__2__ | 1/33039/01 | 10 | 10 | 44 | |||
| 45 | Саморізний гвинт ST 4,2х19 | ВинтST4.2х19 | 4 | 4 | 45 | |||
| 46 | Самоконтрагуча гайка М__NT__0__Н | 1/25742/11 | 18 | 18 | 46 | |||
| 47 | Одностороння заклепка 4,9х13 | 4597600520 | 4 | 4 | 47 | |||
| 48 | Конічна зубчаста шайба | 1/26069/70 | 30 | 30 | 48 | |||
| 49 | Плоска шайба 6х15х1 | 1/26444/01 | 16 | 16 | 49 | |||
| 50 | Плоска шайба 8х17 | 1/05196/01 | 20 | 20 | 50 | |||
| 51 | Пружинна шайба | 1/05164/70 | 8 | 8 | 51 | |||
| 52 | Глуха гайка — кріплення кришки головки. М6-6Н | 2108-1003298 | 16 | 16 | 52 | |||
| 55 | Ущільнювач кронштейна поручня | 5299-10-8200705-12 | 60 | 60 | 55 |
