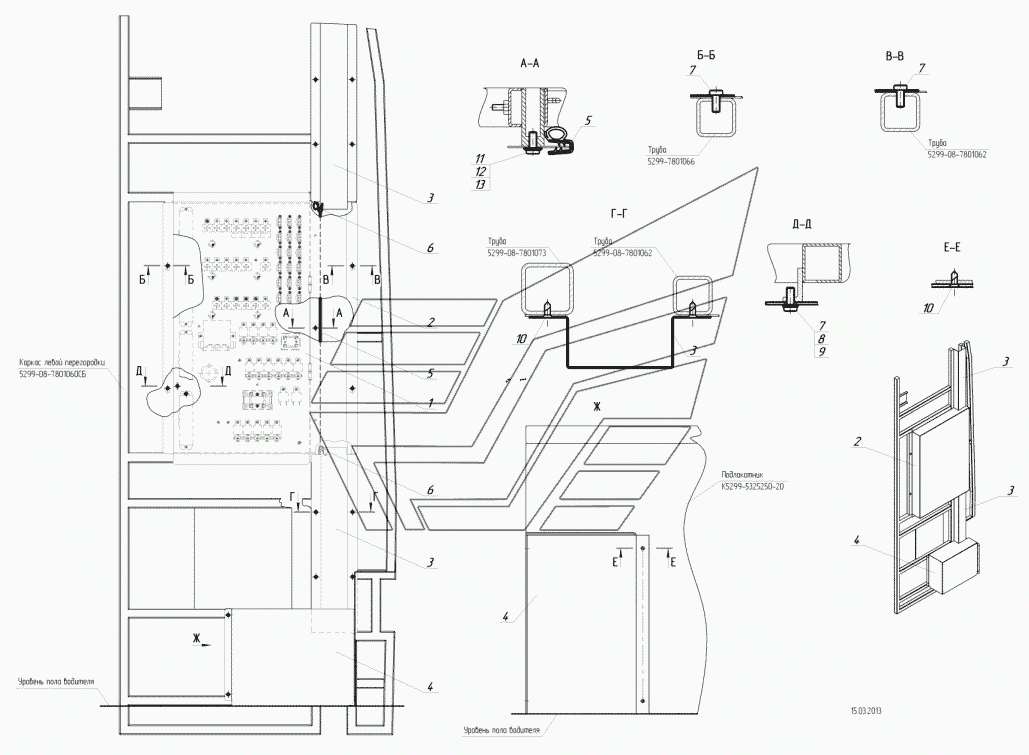

5299-17-3718370 – Встановлення блоку комутації
100%
Назва деталі
Блок комутації в зборі
Заводський номер
5299-17-3718360
Кількість на модель
1
№
1
Назва деталі
Кришка блоку комутації.
Заводський номер
5299-3718371
Кількість на модель
1
№
2
Назва деталі
Кришка лотка
Заводський номер
5299-3718372
Кількість на модель
2
№
3
Назва деталі
Кожух
Заводський номер
5299-3718311
Кількість на модель
1
№
4
Назва деталі
Ущільнювач
Заводський номер
5299-08-5405647
Кількість на модель
1
№
5
Назва деталі
Ущільнювач
Заводський номер
5299-08-5405647-10
Кількість на модель
2
№
6
Назва деталі
Гвинт М- х
Заводський номер
1/32764/01
Кількість на модель
6
№
7
Назва деталі
Плоска шайба 6х15х1
Заводський номер
1/26444/01
Кількість на модель
2
№
8
Назва деталі
Пружинна шайба
Заводський номер
1/05164/77
Кількість на модель
2
№
9
Назва деталі
Саморізний гвинт 4,3х15,9
Заводський номер
1/76702/01
Кількість на модель
12
№
10
Назва деталі
Болт M6-6gх18
Заводський номер
1/60433/21
Кількість на модель
3
№
11
Назва деталі
Диск 8x12x1
Заводський номер
1/26427/01
Кількість на модель
3
№
12
Назва деталі
Пружинна шайба
Заводський номер
1/05166/70
Кількість на модель
3
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок комутації в зборі | 5299-17-3718360 | 1 | 1 | 1 | |||
| 2 | Кришка блоку комутації. | 5299-3718371 | 1 | 1 | 2 | |||
| 3 | Кришка лотка | 5299-3718372 | 2 | 2 | 3 | |||
| 4 | Кожух | 5299-3718311 | 1 | 1 | 4 | |||
| 5 | Ущільнювач | 5299-08-5405647 | 1 | 1 | 5 | |||
| 6 | Ущільнювач | 5299-08-5405647-10 | 2 | 2 | 6 | |||
| 7 | Гвинт М- х | 1/32764/01 | 6 | 6 | 7 | |||
| 8 | Плоска шайба 6х15х1 | 1/26444/01 | 2 | 2 | 8 | |||
| 9 | Пружинна шайба | 1/05164/77 | 2 | 2 | 9 | |||
| 10 | Саморізний гвинт 4,3х15,9 | 1/76702/01 | 12 | 12 | 10 | |||
| 11 | Болт M6-6gх18 | 1/60433/21 | 3 | 3 | 11 | |||
| 12 | Диск 8x12x1 | 1/26427/01 | 3 | 3 | 12 | |||
| 13 | Пружинна шайба | 1/05166/70 | 3 | 3 | 13 |
