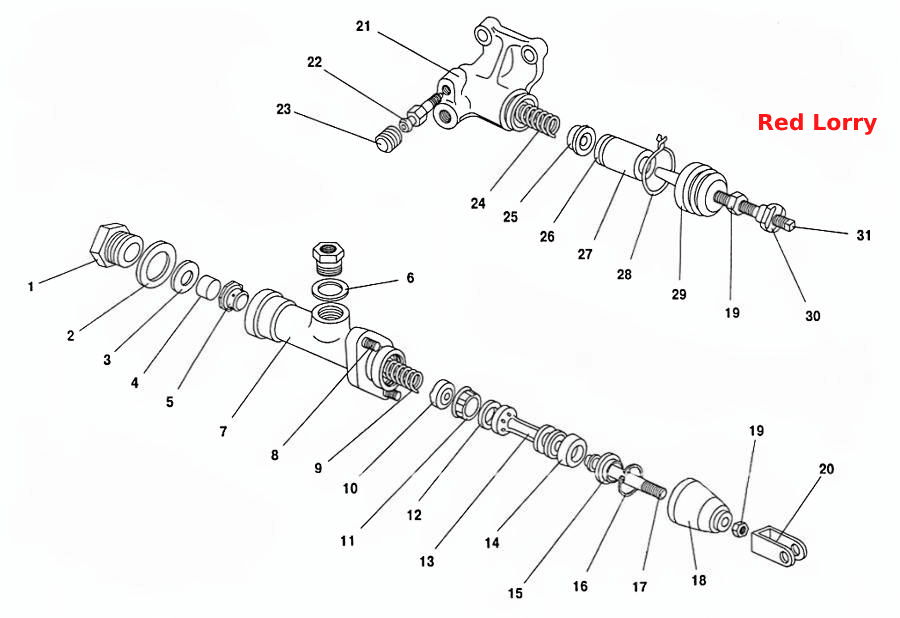

Головний і робочий циліндри приводу вимкнення зчеплення
100%
Назва деталі
Штуцер головного циліндра
Заводський номер
4301-1602293
Кількість на модель
1
№
1
Назва деталі
Прокладка штуцера
Заводський номер
4301-1602295
Кількість на модель
1
№
2
Назва деталі
Упорне кільце клапана
Заводський номер
4301-1602556-01
Кількість на модель
1
№
3
Назва деталі
Клапан головного циліндра
Заводський номер
4301-1602392-01
Кількість на модель
1
№
4
Назва деталі
Корпус клапана
Заводський номер
4301-1602394
Кількість на модель
1
№
5
Назва деталі
Прокладка штуцера головного гальмівного циліндра
Заводський номер
52-04-3505024
Кількість на модель
1
№
6
Назва деталі
Корпус головного циліндра зчеплення
Заводський номер
4301-1602291
Кількість на модель
1
№
7
Назва деталі
Шпилька M8x1,5-4hx16
Заводський номер
4599523508
Кількість на модель
1
№
8
Назва деталі
Пружина
Заводський номер
21А-1602662
Кількість на модель
1
№
9
Назва деталі
Тримач зворотної пружини поршня головного циліндра вимкнення зчеплення
Заводський номер
21А-1602564
Кількість на модель
1
№
10
Назва деталі
Внутрішня ущільнювальна манжета головного циліндра вимкнення зчеплення
Заводський номер
21А-1602554
Кількість на модель
1
№
11
Назва деталі
Клапан поршня головного циліндра вимкнення зчеплення
Заводський номер
21А-1602552
Кількість на модель
1
№
12
Назва деталі
Поршень головного циліндра приводу управління зчепленням
Заводський номер
66-11-1602546
Кількість на модель
1
№
13
Назва деталі
Ущільнювальна манжета поршня головного циліндра вимкнення зчеплення
Заводський номер
21А-1602548-Б
Кількість на модель
1
№
14
Назва деталі
Шайба упору поршня головного циліндра зчеплення
Заводський номер
66-11-1602572
Кількість на модель
1
№
15
Назва деталі
Кільце Б13943-80 ГОСТ 25
Заводський номер
297606-П
Кількість на модель
1
№
16
Назва деталі
Штовхач поршня головного циліндра зчеплення
Заводський номер
66-11-1602568-10
Кількість на модель
1
№
17
Назва деталі
Захисний ковпак головного гальмівного циліндра
Заводський номер
403-3505065
Кількість на модель
1
№
18
Назва деталі
Гайка 1-6х10Н
Заводський номер
250613-П29
Кількість на модель
2
№
19
Назва деталі
Проушина штовхача М10
Заводський номер
24-3510068-01
Кількість на модель
1
№
20
Назва деталі
Циліндр приводу зчеплення
Заводський номер
66-01-1602512
Кількість на модель
1
№
21
Назва деталі
Клапан
Заводський номер
53-3501048.
Кількість на модель
1
№
22
Назва деталі
Ковпачок клапана
Заводський номер
12-3501049-01
Кількість на модель
1
№
23
Назва деталі
Пружина
Заводський номер
66-11-1602517
Кількість на модель
1
№
24
Назва деталі
Розпірний грибок
Заводський номер
66-01-1602515
Кількість на модель
1
№
25
Назва деталі
Манжета
Заводський номер
66-01-1602548
Кількість на модель
1
№
26
Назва деталі
Поршень циліндра приводу зчеплення
Заводський номер
66-01-1602514
Кількість на модель
1
№
27
Назва деталі
Шплінт-дріт 0,8х150
Заводський номер
258224-П29
Кількість на модель
1
№
28
Назва деталі
Захисний ковпак
Заводський номер
66-01-1602528
Кількість на модель
1
№
29
Назва деталі
Регулювальна гайка
Заводський номер
51Ю-16021118
Кількість на модель
1
№
30
Назва деталі
Штовхач
Заводський номер
66-01-1602522
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер головного циліндра | 4301-1602293 | 1 | 1 | 1 | |||
| 2 | Прокладка штуцера | 4301-1602295 | 1 | 1 | 2 | |||
| 3 | Упорне кільце клапана | 4301-1602556-01 | 1 | 1 | 3 | |||
| 4 | Клапан головного циліндра | 4301-1602392-01 | 1 | 1 | 4 | |||
| 5 | Корпус клапана | 4301-1602394 | 1 | 1 | 5 | |||
| 6 | Прокладка штуцера головного гальмівного циліндра | 52-04-3505024 | 1 | 1 | 6 | |||
| 7 | Корпус головного циліндра зчеплення | 4301-1602291 | 1 | 1 | 7 | |||
| 8 | Шпилька M8x1,5-4hx16 | 4599523508 | 1 | 1 | 8 | |||
| 9 | Пружина | 21А-1602662 | 1 | 1 | 9 | |||
| 10 | Тримач зворотної пружини поршня головного циліндра вимкнення зчеплення | 21А-1602564 | 1 | 1 | 10 | |||
| 11 | Внутрішня ущільнювальна манжета головного циліндра вимкнення зчеплення | 21А-1602554 | 1 | 1 | 11 | |||
| 12 | Клапан поршня головного циліндра вимкнення зчеплення | 21А-1602552 | 1 | 1 | 12 | |||
| 13 | Поршень головного циліндра приводу управління зчепленням | 66-11-1602546 | 1 | 1 | 13 | |||
| 14 | Ущільнювальна манжета поршня головного циліндра вимкнення зчеплення | 21А-1602548-Б | 1 | 1 | 14 | |||
| 15 | Шайба упору поршня головного циліндра зчеплення | 66-11-1602572 | 1 | 1 | 15 | |||
| 16 | Кільце Б13943-80 ГОСТ 25 | 297606-П | 1 | 1 | 16 | |||
| 17 | Штовхач поршня головного циліндра зчеплення | 66-11-1602568-10 | 1 | 1 | 17 | |||
| 18 | Захисний ковпак головного гальмівного циліндра | 403-3505065 | 1 | 1 | 18 | |||
| 19 | Гайка 1-6х10Н | 250613-П29 | 2 | 2 | 19 | |||
| 20 | Проушина штовхача М10 | 24-3510068-01 | 1 | 1 | 20 | |||
| 21 | Циліндр приводу зчеплення | 66-01-1602512 | 1 | 1 | 21 | |||
| 22 | Клапан | 53-3501048. | 1 | 1 | 22 | |||
| 23 | Ковпачок клапана | 12-3501049-01 | 1 | 1 | 23 | |||
| 24 | Пружина | 66-11-1602517 | 1 | 1 | 24 | |||
| 25 | Розпірний грибок | 66-01-1602515 | 1 | 1 | 25 | |||
| 26 | Манжета | 66-01-1602548 | 1 | 1 | 26 | |||
| 27 | Поршень циліндра приводу зчеплення | 66-01-1602514 | 1 | 1 | 27 | |||
| 28 | Шплінт-дріт 0,8х150 | 258224-П29 | 1 | 1 | 28 | |||
| 29 | Захисний ковпак | 66-01-1602528 | 1 | 1 | 29 | |||
| 30 | Регулювальна гайка | 51Ю-16021118 | 1 | 1 | 30 | |||
| 31 | Штовхач | 66-01-1602522 | 1 | 1 | 31 |
