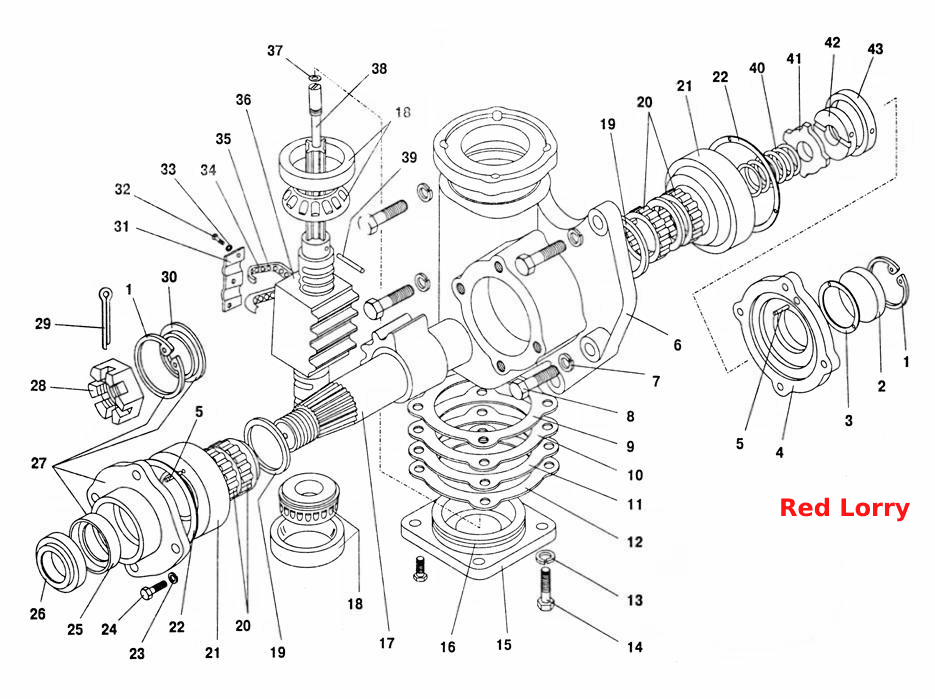

Механізм рульового управління
100%
Назва деталі
Рульовий механізм у зборі
Заводський номер
64229-3401005-01
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
5336-3401038
Кількість на модель
1
№
Назва деталі
Кільце А65
Заводський номер
400424
Кількість на модель
2
№
1
Назва деталі
Диск
Заводський номер
6422-3401154
Кількість на модель
1
№
2
Назва деталі
Кільце
Заводський номер
042-045-19-2-3
Кількість на модель
1
№
3
Назва деталі
Кришка
Заводський номер
6422-3401087-10
Кількість на модель
1
№
4
Назва деталі
Фіксатор
Заводський номер
5636-3401159
Кількість на модель
2
№
5
Назва деталі
Картер
Заводський номер
5636-3401015
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
252139-П29
Кількість на модель
4
№
7
Назва деталі
Болт M16х40
Заводський номер
202119-П29
Кількість на модель
4
№
8
Назва деталі
Прокладка
Заводський номер
5636-3401185
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
5636-3401186
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
5636-3401187
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
5636-3401188
Кількість на модель
1
№
12
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
4
№
13
Назва деталі
Болт M12x1,25x30
Заводський номер
371700
Кількість на модель
4
№
14
Назва деталі
Нижня кришка
Заводський номер
5336-3401061
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
082-090-46-2-3
Кількість на модель
1
№
16
Назва деталі
Сектор
Заводський номер
6422-3401065-02
Кількість на модель
1
№
17
Назва деталі
Подшипник
Заводський номер
263706Е
Кількість на модель
2
№
18
Назва деталі
Кільце
Заводський номер
5336-3401156
Кількість на модель
1
№
19
Назва деталі
Подшипник
Заводський номер
6-ИК8-45х55х16
Кількість на модель
2
№
20
Назва деталі
Вкладиш
Заводський номер
6422-3401084-10
Кількість на модель
2
№
21
Назва деталі
Кільце
Заводський номер
098-102-25-2-3
Кількість на модель
2
№
22
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
8
№
23
Назва деталі
Болт
Заводський номер
201497
Кількість на модель
8
№
24
Назва деталі
Манжета
Заводський номер
1,2-45x65-3
Кількість на модель
2
№
25
Назва деталі
Ущільнювач
Заводський номер
64221-3401066
Кількість на модель
1
№
26
Назва деталі
Кришка у зборі
Заводський номер
5336-3401080
Кількість на модель
1
№
27
Назва деталі
Гайка М__NT__0__х__NT__1__, __NT__2__Н__NT__3__Н
Заводський номер
311702
Кількість на модель
1
№
28
Назва деталі
Шплінт х
Заводський номер
258072
Кількість на модель
1
№
29
Назва деталі
Захисне кільце
Заводський номер
5336-3401108-01
Кількість на модель
2
№
30
Назва деталі
Притиск
Заводський номер
500-3401057
Кількість на модель
1
№
31
Назва деталі
Гвинт М86-6gх__NT__2__
Заводський номер
220101
Кількість на модель
3
№
32
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
3
№
33
Назва деталі
Направляюча
Заводський номер
5336-3401056
Кількість на модель
2
№
34
Назва деталі
Партнер
Заводський номер
7,938-40
Кількість на модель
102
№
35
Назва деталі
Гвинт із гайкою
Заводський номер
5336-3401030
Кількість на модель
1
№
36
Назва деталі
Кільце
Заводський номер
008-012-25-2-3
Кількість на модель
1
№
37
Назва деталі
Торсіон
Заводський номер
5336-3401148
Кількість на модель
1
№
38
Назва деталі
Фіксатор торсіонної пружини
Заводський номер
5336-3401162
Кількість на модель
1
№
39
Назва деталі
Пружина
Заводський номер
200-3509097
Кількість на модель
1
№
40
Назва деталі
Муфта
Заводський номер
6422-3401120
Кількість на модель
1
№
41
Назва деталі
Золотник
Заводський номер
6422-3401124
Кількість на модель
1
№
42
Назва деталі
Гайка регулювального гвинта
Заводський номер
3400014
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Рульовий механізм у зборі | 64229-3401005-01 | 1 | 1 | |||||
| Гвинт | 5336-3401038 | 1 | 1 | |||||
| 1 | Кільце А65 | 400424 | 2 | 2 | 1 | |||
| 2 | Диск | 6422-3401154 | 1 | 1 | 2 | |||
| 3 | Кільце | 042-045-19-2-3 | 1 | 1 | 3 | |||
| 4 | Кришка | 6422-3401087-10 | 1 | 1 | 4 | |||
| 5 | Фіксатор | 5636-3401159 | 2 | 2 | 5 | |||
| 6 | Картер | 5636-3401015 | 1 | 1 | 6 | |||
| 7 | Диск | 252139-П29 | 4 | 4 | 7 | |||
| 8 | Болт M16х40 | 202119-П29 | 4 | 4 | 8 | |||
| 9 | Прокладка | 5636-3401185 | 1 | 1 | 9 | |||
| 10 | Прокладка | 5636-3401186 | 1 | 1 | 10 | |||
| 11 | Прокладка | 5636-3401187 | 1 | 1 | 11 | |||
| 12 | Прокладка | 5636-3401188 | 1 | 1 | 12 | |||
| 13 | Диск | 252137 | 4 | 4 | 13 | |||
| 14 | Болт M12x1,25x30 | 371700 | 4 | 4 | 14 | |||
| 15 | Нижня кришка | 5336-3401061 | 1 | 1 | 15 | |||
| 16 | Кільце | 082-090-46-2-3 | 1 | 1 | 16 | |||
| 17 | Сектор | 6422-3401065-02 | 1 | 1 | 17 | |||
| 18 | Подшипник | 263706Е | 2 | 2 | 18 | |||
| 19 | Кільце | 5336-3401156 | 1 | 1 | 19 | |||
| 20 | Подшипник | 6-ИК8-45х55х16 | 2 | 2 | 20 | |||
| 21 | Вкладиш | 6422-3401084-10 | 2 | 2 | 21 | |||
| 22 | Кільце | 098-102-25-2-3 | 2 | 2 | 22 | |||
| 23 | Диск 10L | 252156 | 8 | 8 | 23 | |||
| 24 | Болт | 201497 | 8 | 8 | 24 | |||
| 25 | Манжета | 1,2-45x65-3 | 2 | 2 | 25 | |||
| 26 | Ущільнювач | 64221-3401066 | 1 | 1 | 26 | |||
| 27 | Кришка у зборі | 5336-3401080 | 1 | 1 | 27 | |||
| 28 | Гайка М__NT__0__х__NT__1__, __NT__2__Н__NT__3__Н | 311702 | 1 | 1 | 28 | |||
| 29 | Шплінт х | 258072 | 1 | 1 | 29 | |||
| 30 | Захисне кільце | 5336-3401108-01 | 2 | 2 | 30 | |||
| 31 | Притиск | 500-3401057 | 1 | 1 | 31 | |||
| 32 | Гвинт М86-6gх__NT__2__ | 220101 | 3 | 3 | 32 | |||
| 33 | Диск | 252134 | 3 | 3 | 33 | |||
| 34 | Направляюча | 5336-3401056 | 2 | 2 | 34 | |||
| 35 | Партнер | 7,938-40 | 102 | 102 | 35 | |||
| 36 | Гвинт із гайкою | 5336-3401030 | 1 | 1 | 36 | |||
| 37 | Кільце | 008-012-25-2-3 | 1 | 1 | 37 | |||
| 38 | Торсіон | 5336-3401148 | 1 | 1 | 38 | |||
| 39 | Фіксатор торсіонної пружини | 5336-3401162 | 1 | 1 | 39 | |||
| 40 | Пружина | 200-3509097 | 1 | 1 | 40 | |||
| 41 | Муфта | 6422-3401120 | 1 | 1 | 41 | |||
| 42 | Золотник | 6422-3401124 | 1 | 1 | 42 | |||
| 43 | Гайка регулювального гвинта | 3400014 | 1 | 1 | 43 |
