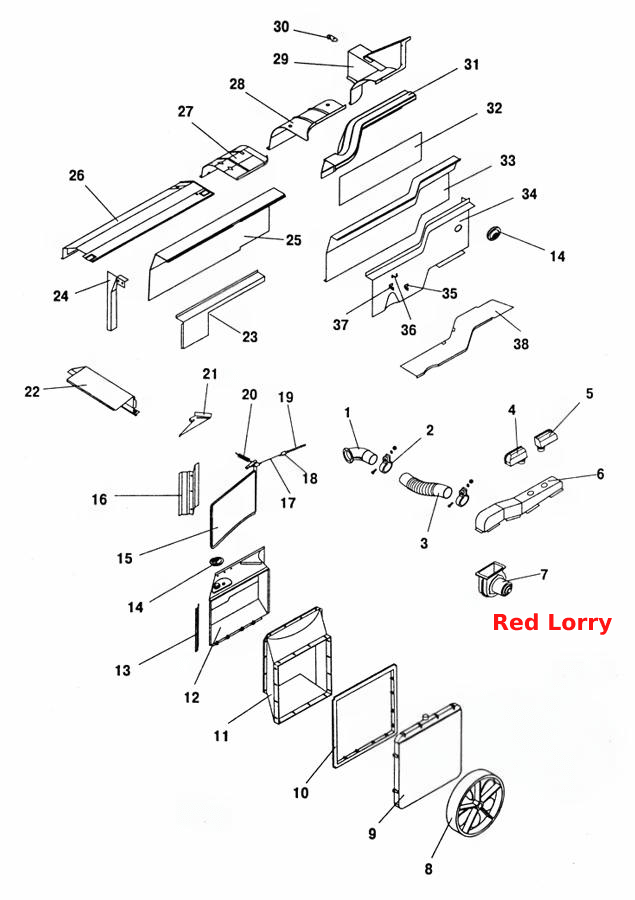

Система вентиляції та опалення
100%
Назва деталі
Середня панель поздовжнього повітропроводу
Заводський номер
3205-8101154
Кількість на модель
1
№
Назва деталі
Ущільнювач дверцят системи опалення
Заводський номер
3205-8101074
Кількість на модель
1
№
Назва деталі
Гвинт М184х__NT__2__
Заводський номер
241820-П29
Кількість на модель
6
№
Назва деталі
Нижня панель кожуха системи опалення
Заводський номер
3205-8101020
Кількість на модель
1
№
Назва деталі
Верхня панель кожуха системи опалення
Заводський номер
3205-8101014
Кількість на модель
1
№
Назва деталі
Права планка кріплення дифузора
Заводський номер
3205-8101090
Кількість на модель
1
№
Назва деталі
Ліва планка кріплення дифузора
Заводський номер
3205-8101092
Кількість на модель
1
№
Назва деталі
Короткий стяжний ремінь
Заводський номер
3205-8101099
Кількість на модель
1
№
Назва деталі
Довгий стяжний ремінь
Заводський номер
3205-8101095
Кількість на модель
2
№
Назва деталі
Заслінка
Заводський номер
3205-8101134-01
Кількість на модель
1
№
Назва деталі
Направляюча
Заводський номер
3205-8101140-01
Кількість на модель
2
№
Назва деталі
Передня панель поздовжнього повітропроводу
Заводський номер
3205-8101152
Кількість на модель
1
№
Назва деталі
Передня панель повітропроводу
Заводський номер
3205-8101038
Кількість на модель
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__4
Заводський номер
252002-П29
Кількість на модель
6
№
Назва деталі
Гайка М4-6Н
Заводський номер
250462-П29
Кількість на модель
6
№
Назва деталі
Гвинт М124х__NT__2__
Заводський номер
220052-П29
Кількість на модель
6
№
Назва деталі
Опорна шайба
Заводський номер
3205-8104190
Кількість на модель
1
№
Назва деталі
Гайка кріплення ручки склопідйомника
Заводський номер
3205-8104188
Кількість на модель
1
№
Назва деталі
Ручка на склі
Заводський номер
3205-8104186
Кількість на модель
1
№
Назва деталі
Козирок кожуха системи опалення
Заводський номер
3205-8101015-01
Кількість на модель
1
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252004-П29
Кількість на модель
2
№
Назва деталі
Прокладка
Заводський номер
3205-8102058
Кількість на модель
1
№
Назва деталі
Задня панель поздовжнього повітропроводу
Заводський номер
3205-8101156
Кількість на модель
1
№
Назва деталі
Гайка кріплення дефростера
Заводський номер
3205-8102038
Кількість на модель
2
№
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__16
Заводський номер
201418-П29
Кількість на модель
4
№
Назва деталі
Кільце
Заводський номер
3205-8102078
Кількість на модель
1
№
Назва деталі
Болт M6-6gх10
Заводський номер
220102-П29
Кількість на модель
4
№
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
4
№
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-П29
Кількість на модель
2
№
Назва деталі
Пружинна шайба
Заводський номер
252133-П29
Кількість на модель
2
№
Назва деталі
Гайка М5-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250464-П29
Кількість на модель
2
№
Назва деталі
Кришка люка
Заводський номер
3205-8102057
Кількість на модель
1
№
Назва деталі
Заглушка
Заводський номер
3205-8102080
Кількість на модель
1
№
Назва деталі
Укладання основи
Заводський номер
3205-8102018
Кількість на модель
1
№
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__25
Заводський номер
201422-П29
Кількість на модель
4
№
Назва деталі
Патрубок повітропроводу
Заводський номер
3205-8102070
Кількість на модель
1
№
1
Назва деталі
Хомут для кріплення шланга
Заводський номер
672-8102042-10
Кількість на модель
2
№
2
Назва деталі
Шланг обдування лобового скла
Заводський номер
3205-8102040
Кількість на модель
1
№
3
Назва деталі
Лівий дефростер лобового скла
Заводський номер
3205-8102037-01
Кількість на модель
1
№
4
Назва деталі
Правий дефростер лобового скла
Заводський номер
3205-8102036-01
Кількість на модель
1
№
5
Назва деталі
Повітропровід для обдування лобового скла
Заводський номер
3205-8102050-01
Кількість на модель
1
№
6
Назва деталі
Корпус вентилятора з електродвигуном
Заводський номер
3205-8102010
Кількість на модель
1
№
7
Назва деталі
Вентилятор у зборі
Заводський номер
3205-1308010-10
Кількість на модель
1
№
8
Назва деталі
Радіатор для води
Заводський номер
3205-1301010
Кількість на модель
1
№
9
Назва деталі
Рамка в зборі
Заводський номер
3205-8101096
Кількість на модель
1
№
10
Назва деталі
Дифузор
Заводський номер
3205-8101080
Кількість на модель
1
№
11
Назва деталі
Дифузор у зборі
Заводський номер
3205-8101078
Кількість на модель
1
№
11
Назва деталі
Кожух системи опалення в зборі
Заводський номер
3205-8101010
Кількість на модель
1
№
12
Назва деталі
Кріплення кожуха системи опалення
Заводський номер
3205-8101024
Кількість на модель
1
№
13
Назва деталі
Дефростер обдуву лівого бічного вікна
Заводський номер
3205-8102066
Кількість на модель
2
№
14
Назва деталі
Дверцята
Заводський номер
3205-8101060
Кількість на модель
1
№
15
Назва деталі
Бічна права панель кожуха системи опалення
Заводський номер
3205-8101016
Кількість на модель
1
№
16
Назва деталі
Бічна ліва панель кожуха системи опалення
Заводський номер
3205-8101022
Кількість на модель
1
№
16
Назва деталі
Трос дверцят системи опалення
Заводський номер
3205-8109044
Кількість на модель
1
№
17
Назва деталі
Трубка троса
Заводський номер
652-1310042
Кількість на модель
2
№
18
Назва деталі
Ланцюжок дверцят опалювального приладу
Заводський номер
672-1310460
Кількість на модель
1
№
19
Назва деталі
Відтяжна пружина вилки підшипника вимикання зчеплення
Заводський номер
2062830
Кількість на модель
1
№
20
Назва деталі
Заглушка поперечного повітропроводу
Заводський номер
3205-8101026
Кількість на модель
1
№
21
Назва деталі
Панель додаткового повітропроводу
Заводський номер
3205-8101028
Кількість на модель
1
№
22
Назва деталі
Передня права панель поперечного повітропроводу
Заводський номер
3205-8101050
Кількість на модель
1
№
23
Назва деталі
Вертикальний кутник
Заводський номер
3205-8101055
Кількість на модель
1
№
24
Назва деталі
Облицювання поперечного повітропроводу (праве)
Заводський номер
3205-8101162-10
Кількість на модель
1
№
25
Назва деталі
Права панель нижнього поперечного повітропроводу
Заводський номер
3205-8101144-20
Кількість на модель
1
№
26
Назва деталі
Середня панель нижнього поперечного повітропроводу
Заводський номер
3205-8101146-20
Кількість на модель
1
№
27
Назва деталі
Ліва панель нижнього поперечного повітропроводу
Заводський номер
3205-8101148-20
Кількість на модель
1
№
28
Назва деталі
Перехідна панель повітропроводу
Заводський номер
3205-8101150
Кількість на модель
1
№
29
Назва деталі
Кришка із замком
Заводський номер
3205-8101222
Кількість на модель
1
№
30
Назва деталі
Облицювання поперечного повітропроводу (ліва сторона)
Заводський номер
3205-8101160
Кількість на модель
1
№
31
Назва деталі
Облицювання поперечного повітропроводу, ліва нижня частина
Заводський номер
3205-8101164
Кількість на модель
1
№
32
Назва деталі
Задня панель поперечного повітропроводу
Заводський номер
3205-8101042
Кількість на модель
1
№
33
Назва деталі
Передня панель повітропроводу
Заводський номер
32053-8101038
Кількість на модель
1
№
34
Назва деталі
Кронштейн бачка
Заводський номер
3205-1602015-10
Кількість на модель
1
№
35
Назва деталі
Стопор ланцюга
Заводський номер
3205-8109026
Кількість на модель
1
№
36
Назва деталі
Кронштейн бачка головного циліндра
Заводський номер
3205-3505114
Кількість на модель
1
№
37
Назва деталі
Нижня панель поперечного повітропроводу
Заводський номер
3205-8101054
Кількість на модель
1
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Середня панель поздовжнього повітропроводу | 3205-8101154 | 1 | 1 | |||||
| Ущільнювач дверцят системи опалення | 3205-8101074 | 1 | 1 | |||||
| Гвинт М184х__NT__2__ | 241820-П29 | 6 | 6 | |||||
| Нижня панель кожуха системи опалення | 3205-8101020 | 1 | 1 | |||||
| Верхня панель кожуха системи опалення | 3205-8101014 | 1 | 1 | |||||
| Права планка кріплення дифузора | 3205-8101090 | 1 | 1 | |||||
| Ліва планка кріплення дифузора | 3205-8101092 | 1 | 1 | |||||
| Короткий стяжний ремінь | 3205-8101099 | 1 | 1 | |||||
| Довгий стяжний ремінь | 3205-8101095 | 2 | 2 | |||||
| Заслінка | 3205-8101134-01 | 1 | 1 | |||||
| Направляюча | 3205-8101140-01 | 2 | 2 | |||||
| Передня панель поздовжнього повітропроводу | 3205-8101152 | 1 | 1 | |||||
| Передня панель повітропроводу | 3205-8101038 | |||||||
| Диск 37.001.144-96 OST __NT__2__4 | 252002-П29 | 6 | 6 | |||||
| Гайка М4-6Н | 250462-П29 | 6 | 6 | |||||
| Гвинт М124х__NT__2__ | 220052-П29 | 6 | 6 | |||||
| Опорна шайба | 3205-8104190 | 1 | 1 | |||||
| Гайка кріплення ручки склопідйомника | 3205-8104188 | 1 | 1 | |||||
| Ручка на склі | 3205-8104186 | 1 | 1 | |||||
| Козирок кожуха системи опалення | 3205-8101015-01 | 1 | 1 | |||||
| Диск 37.001.144-96 OST __NT__2__6 | 252004-П29 | 2 | 2 | |||||
| Прокладка | 3205-8102058 | 1 | 1 | |||||
| Задня панель поздовжнього повітропроводу | 3205-8101156 | 1 | 1 | |||||
| Гайка кріплення дефростера | 3205-8102038 | 2 | 2 | |||||
| Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__16 | 201418-П29 | 4 | 4 | |||||
| Кільце | 3205-8102078 | 1 | 1 | |||||
| Болт M6-6gх10 | 220102-П29 | 4 | 4 | |||||
| Гайка M | 250508-П29 | 4 | 4 | |||||
| Гвинт М305х__NT__2__ | 220086-П29 | 2 | 2 | |||||
| Пружинна шайба | 252133-П29 | 2 | 2 | |||||
| Гайка М5-6Н ОСТ __NT__2__37.001.124-93 | 250464-П29 | 2 | 2 | |||||
| Кришка люка | 3205-8102057 | 1 | 1 | |||||
| Заглушка | 3205-8102080 | 1 | 1 | |||||
| Укладання основи | 3205-8102018 | 1 | 1 | |||||
| Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__25 | 201422-П29 | 4 | 4 | |||||
| 1 | Патрубок повітропроводу | 3205-8102070 | 1 | 1 | 1 | |||
| 2 | Хомут для кріплення шланга | 672-8102042-10 | 2 | 2 | 2 | |||
| 3 | Шланг обдування лобового скла | 3205-8102040 | 1 | 1 | 3 | |||
| 4 | Лівий дефростер лобового скла | 3205-8102037-01 | 1 | 1 | 4 | |||
| 5 | Правий дефростер лобового скла | 3205-8102036-01 | 1 | 1 | 5 | |||
| 6 | Повітропровід для обдування лобового скла | 3205-8102050-01 | 1 | 1 | 6 | |||
| 7 | Корпус вентилятора з електродвигуном | 3205-8102010 | 1 | 1 | 7 | |||
| 8 | Вентилятор у зборі | 3205-1308010-10 | 1 | 1 | 8 | |||
| 9 | Радіатор для води | 3205-1301010 | 1 | 1 | 9 | |||
| 10 | Рамка в зборі | 3205-8101096 | 1 | 1 | 10 | |||
| 11 | Дифузор | 3205-8101080 | 1 | 1 | 11 | |||
| 11 | Дифузор у зборі | 3205-8101078 | 1 | 1 | 11 | |||
| 12 | Кожух системи опалення в зборі | 3205-8101010 | 1 | 1 | 12 | |||
| 13 | Кріплення кожуха системи опалення | 3205-8101024 | 1 | 1 | 13 | |||
| 14 | Дефростер обдуву лівого бічного вікна | 3205-8102066 | 2 | 2 | 14 | |||
| 15 | Дверцята | 3205-8101060 | 1 | 1 | 15 | |||
| 16 | Бічна права панель кожуха системи опалення | 3205-8101016 | 1 | 1 | 16 | |||
| 16 | Бічна ліва панель кожуха системи опалення | 3205-8101022 | 1 | 1 | 16 | |||
| 17 | Трос дверцят системи опалення | 3205-8109044 | 1 | 1 | 17 | |||
| 18 | Трубка троса | 652-1310042 | 2 | 2 | 18 | |||
| 19 | Ланцюжок дверцят опалювального приладу | 672-1310460 | 1 | 1 | 19 | |||
| 20 | Відтяжна пружина вилки підшипника вимикання зчеплення | 2062830 | 1 | 1 | 20 | |||
| 21 | Заглушка поперечного повітропроводу | 3205-8101026 | 1 | 1 | 21 | |||
| 22 | Панель додаткового повітропроводу | 3205-8101028 | 1 | 1 | 22 | |||
| 23 | Передня права панель поперечного повітропроводу | 3205-8101050 | 1 | 1 | 23 | |||
| 24 | Вертикальний кутник | 3205-8101055 | 1 | 1 | 24 | |||
| 25 | Облицювання поперечного повітропроводу (праве) | 3205-8101162-10 | 1 | 1 | 25 | |||
| 26 | Права панель нижнього поперечного повітропроводу | 3205-8101144-20 | 1 | 1 | 26 | |||
| 27 | Середня панель нижнього поперечного повітропроводу | 3205-8101146-20 | 1 | 1 | 27 | |||
| 28 | Ліва панель нижнього поперечного повітропроводу | 3205-8101148-20 | 1 | 1 | 28 | |||
| 29 | Перехідна панель повітропроводу | 3205-8101150 | 1 | 1 | 29 | |||
| 30 | Кришка із замком | 3205-8101222 | 1 | 1 | 30 | |||
| 31 | Облицювання поперечного повітропроводу (ліва сторона) | 3205-8101160 | 1 | 1 | 31 | |||
| 32 | Облицювання поперечного повітропроводу, ліва нижня частина | 3205-8101164 | 1 | 1 | 32 | |||
| 33 | Задня панель поперечного повітропроводу | 3205-8101042 | 1 | 1 | 33 | |||
| 34 | Передня панель повітропроводу | 32053-8101038 | 1 | 1 | 34 | |||
| 35 | Кронштейн бачка | 3205-1602015-10 | 1 | 1 | 35 | |||
| 36 | Стопор ланцюга | 3205-8109026 | 1 | 1 | 36 | |||
| 37 | Кронштейн бачка головного циліндра | 3205-3505114 | 1 | 1 | 37 | |||
| 38 | Нижня панель поперечного повітропроводу | 3205-8101054 | 1 | 1 | 38 |
