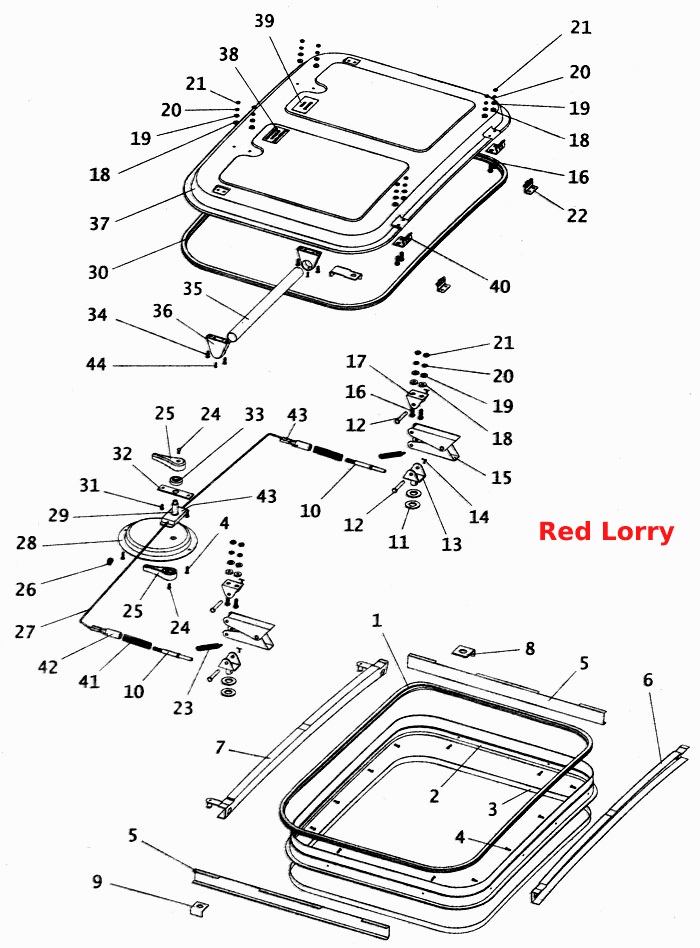

Люки даху кузова
100%
Назва деталі
Кришка аварійного люка вентиляції
Заводський номер
3205-8104010-20
Кількість на модель
№
Назва деталі
Вентиляційний люк у зборі
Заводський номер
2М3ОG2
Кількість на модель
2
№
Назва деталі
Ущільнювач отвору люка
Заводський номер
3205-8104034-01
Кількість на модель
№
1
Назва деталі
Облицювальний профіль
Заводський номер
4230-110-8104106
Кількість на модель
№
2
Назва деталі
Облицювальний профіль
Заводський номер
3205-8104108
Кількість на модель
№
3
Назва деталі
Гвинт М184х__NT__2__
Заводський номер
241820-П29
Кількість на модель
№
4
Назва деталі
Профіль поздовжнього отвору люка
Заводський номер
3205-8104080
Кількість на модель
№
5
Назва деталі
Поперечний профіль отвору люка
Заводський номер
4230-110-8104052
Кількість на модель
№
6
Назва деталі
Поперечний профіль отвору люка
Заводський номер
4230-110-8104050
Кількість на модель
№
7
Назва деталі
Правий кріпильний кутник аварійного приводу
Заводський номер
3205-8104088
Кількість на модель
№
8
Назва деталі
Кріплення аварійного приводу, ліве
Заводський номер
3205-8104089
Кількість на модель
№
9
Назва деталі
Фіксувальна тяга
Заводський номер
3205-8104094
Кількість на модель
№
10
Назва деталі
Прокладка
Заводський номер
3205-8104118
Кількість на модель
№
11
Назва деталі
Палець 6х40
Заводський номер
260020-П29
Кількість на модель
№
12
Назва деталі
Нижній кронштейн підйомних важелів
Заводський номер
3205-8104032
Кількість на модель
№
13
Назва деталі
Шплінт 2х12
Заводський номер
258012-П29
Кількість на модель
№
14
Назва деталі
Вісь підйомних важелів
Заводський номер
352040-П29
Кількість на модель
№
15
Назва деталі
Верхній підйомний важіль
Заводський номер
3205-8104074
Кількість на модель
№
15
Назва деталі
Нижній підйомний важіль
Заводський номер
3205-8104076
Кількість на модель
№
15
Назва деталі
Підйомні важелі
Заводський номер
3205-8104072
Кількість на модель
№
15
Назва деталі
Гвинт М186х__NT__2__
Заводський номер
220106-П29
Кількість на модель
№
16
Назва деталі
Верхній кронштейн для кріплення підйомних важелів
Заводський номер
3205-8104024
Кількість на модель
№
17
Назва деталі
Ущільнювальна шайба
Заводський номер
3205-8104128
Кількість на модель
№
18
Назва деталі
Диск .T
Заводський номер
252134-П29
Кількість на модель
№
19
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252004-П29
Кількість на модель
№
20
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
№
21
Назва деталі
Петля на даху з віссю
Заводський номер
3205-8104085-10
Кількість на модель
№
22
Назва деталі
Петля на даху
Заводський номер
3205-8104086-10
Кількість на модель
№
22
Назва деталі
Ущільнювач ручки аварійного механізму
Заводський номер
3205-8104122
Кількість на модель
№
22
Назва деталі
Пружина підйомних важелів
Заводський номер
3205-8104028
Кількість на модель
№
23
Назва деталі
Гвинт М124х__NT__2__
Заводський номер
220052-П29
Кількість на модель
№
24
Назва деталі
Ручка аварійного механізму
Заводський номер
3205-8104100
Кількість на модель
№
25
Назва деталі
Пломба
Заводський номер
672-8207056
Кількість на модель
№
26
Назва деталі
Трос
Заводський номер
3205-8104092
Кількість на модель
№
27
Назва деталі
Облицювання аварійного приводу
Заводський номер
3205-8104098
Кількість на модель
№
28
Назва деталі
Вісь аварійного механізму
Заводський номер
4230-110-8104044
Кількість на модель
№
29
Назва деталі
Ущільнювач кришки люка
Заводський номер
3205-8104030
Кількість на модель
№
30
Назва деталі
Гвинт 12х37.001.188-81 ОСТ __NT__3__4
Заводський номер
240818-П29
Кількість на модель
№
31
Назва деталі
Пластика осі приводу
Заводський номер
3205-8104048
Кількість на модель
№
32
Назва деталі
Ущільнювач ручки аварійного механізму
Заводський номер
3205-8104112
Кількість на модель
№
33
Назва деталі
Гвинт М228х__NT__2__
Заводський номер
223068-П29
Кількість на модель
№
34
Назва деталі
Поручень
Заводський номер
3205-8104016
Кількість на модель
№
35
Назва деталі
Кронштейн поручня
Заводський номер
3205-8104022
Кількість на модель
№
36
Назва деталі
Кришка вентиляційного люка
Заводський номер
3205-8104012-20
Кількість на модель
№
37
Назва деталі
Інструкційна табличка люка
Заводський номер
3205-8212017-01
Кількість на модель
№
38
Назва деталі
Табличка «Резервний вихід»
Заводський номер
3205-8212016-01
Кількість на модель
№
39
Назва деталі
Петля на люку
Заводський номер
3205-8104026
Кількість на модель
№
40
Назва деталі
Пружина
Заводський номер
425-5606016
Кількість на модель
№
41
Назва деталі
Регулювальна втулка
Заводський номер
3205-8104090
Кількість на модель
№
42
Назва деталі
Фланець осі аварійного приводу
Заводський номер
3205-8104045
Кількість на модель
№
43
Назва деталі
Трубка троса
Заводський номер
652-1310042
Кількість на модель
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кришка аварійного люка вентиляції | 3205-8104010-20 | |||||||
| Вентиляційний люк у зборі | 2М3ОG2 | 2 | 2 | |||||
| 1 | Ущільнювач отвору люка | 3205-8104034-01 | 1 | |||||
| 2 | Облицювальний профіль | 4230-110-8104106 | 2 | |||||
| 3 | Облицювальний профіль | 3205-8104108 | 3 | |||||
| 4 | Гвинт М184х__NT__2__ | 241820-П29 | 4 | |||||
| 5 | Профіль поздовжнього отвору люка | 3205-8104080 | 5 | |||||
| 6 | Поперечний профіль отвору люка | 4230-110-8104052 | 6 | |||||
| 7 | Поперечний профіль отвору люка | 4230-110-8104050 | 7 | |||||
| 8 | Правий кріпильний кутник аварійного приводу | 3205-8104088 | 8 | |||||
| 9 | Кріплення аварійного приводу, ліве | 3205-8104089 | 9 | |||||
| 10 | Фіксувальна тяга | 3205-8104094 | 10 | |||||
| 11 | Прокладка | 3205-8104118 | 11 | |||||
| 12 | Палець 6х40 | 260020-П29 | 12 | |||||
| 13 | Нижній кронштейн підйомних важелів | 3205-8104032 | 13 | |||||
| 14 | Шплінт 2х12 | 258012-П29 | 14 | |||||
| 15 | Вісь підйомних важелів | 352040-П29 | 15 | |||||
| 15 | Верхній підйомний важіль | 3205-8104074 | 15 | |||||
| 15 | Нижній підйомний важіль | 3205-8104076 | 15 | |||||
| 15 | Підйомні важелі | 3205-8104072 | 15 | |||||
| 16 | Гвинт М186х__NT__2__ | 220106-П29 | 16 | |||||
| 17 | Верхній кронштейн для кріплення підйомних важелів | 3205-8104024 | 17 | |||||
| 18 | Ущільнювальна шайба | 3205-8104128 | 18 | |||||
| 19 | Диск .T | 252134-П29 | 19 | |||||
| 20 | Диск 37.001.144-96 OST __NT__2__6 | 252004-П29 | 20 | |||||
| 21 | Гайка M | 250508-П29 | 21 | |||||
| 22 | Петля на даху з віссю | 3205-8104085-10 | 22 | |||||
| 22 | Петля на даху | 3205-8104086-10 | 22 | |||||
| 22 | Ущільнювач ручки аварійного механізму | 3205-8104122 | 22 | |||||
| 23 | Пружина підйомних важелів | 3205-8104028 | 23 | |||||
| 24 | Гвинт М124х__NT__2__ | 220052-П29 | 24 | |||||
| 25 | Ручка аварійного механізму | 3205-8104100 | 25 | |||||
| 26 | Пломба | 672-8207056 | 26 | |||||
| 27 | Трос | 3205-8104092 | 27 | |||||
| 28 | Облицювання аварійного приводу | 3205-8104098 | 28 | |||||
| 29 | Вісь аварійного механізму | 4230-110-8104044 | 29 | |||||
| 30 | Ущільнювач кришки люка | 3205-8104030 | 30 | |||||
| 31 | Гвинт 12х37.001.188-81 ОСТ __NT__3__4 | 240818-П29 | 31 | |||||
| 32 | Пластика осі приводу | 3205-8104048 | 32 | |||||
| 33 | Ущільнювач ручки аварійного механізму | 3205-8104112 | 33 | |||||
| 34 | Гвинт М228х__NT__2__ | 223068-П29 | 34 | |||||
| 35 | Поручень | 3205-8104016 | 35 | |||||
| 36 | Кронштейн поручня | 3205-8104022 | 36 | |||||
| 37 | Кришка вентиляційного люка | 3205-8104012-20 | 37 | |||||
| 38 | Інструкційна табличка люка | 3205-8212017-01 | 38 | |||||
| 39 | Табличка «Резервний вихід» | 3205-8212016-01 | 39 | |||||
| 40 | Петля на люку | 3205-8104026 | 40 | |||||
| 41 | Пружина | 425-5606016 | 41 | |||||
| 42 | Регулювальна втулка | 3205-8104090 | 42 | |||||
| 43 | Фланець осі аварійного приводу | 3205-8104045 | 43 | |||||
| 45 | Трубка троса | 652-1310042 | 45 |
