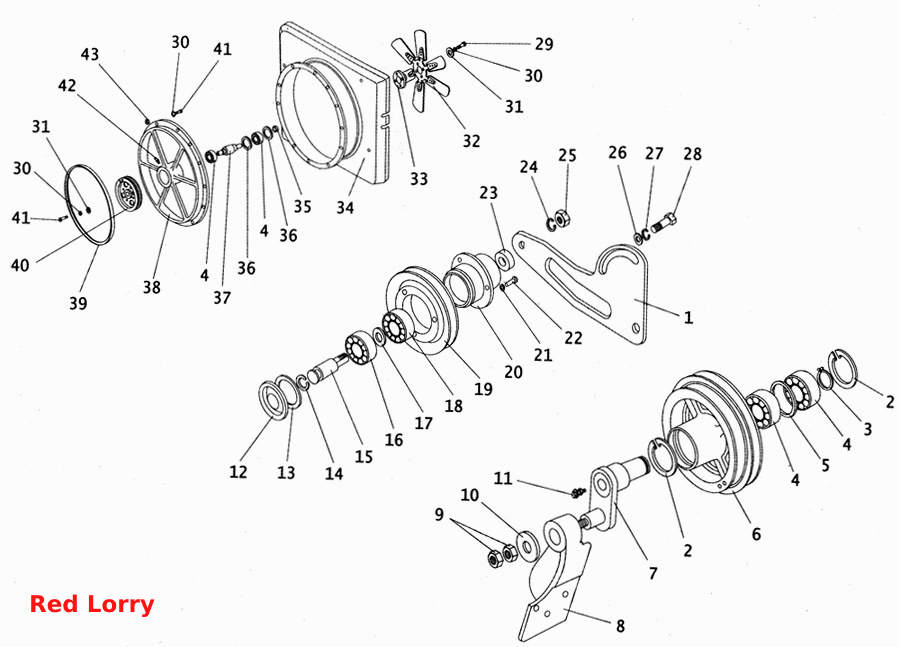

Вентилятор та його привід
100%
Назва деталі
Корпус із валом вентилятора в зборі
Заводський номер
3205-1309003-31
Кількість на модель
1
№
Назва деталі
Проміжна опора у комплекті зі шківом
Заводський номер
3205-1308140-03
Кількість на модель
1
№
Назва деталі
Ремінь 1-11Х10-1500 ГОСТ 5813-76 приводу генератора
Заводський номер
157Д-1308020
Кількість на модель
№
Назва деталі
Натяжний ролик
Заводський номер
53-1308080-12
Кількість на модель
1
№
Назва деталі
Натяжний ролик із кронштейном
Заводський номер
3205-1308067
Кількість на модель
1
№
Назва деталі
Кронштейн натяжного ролика
Заводський номер
3205-1308216-01
Кількість на модель
1
№
1
Назва деталі
Стопорне кільце
Заводський номер
3205-1308152
Кількість на модель
2
№
2
Назва деталі
Стопорне кільце
Заводський номер
3205-1308154
Кількість на модель
2
№
3
Назва деталі
Підшипник
Заводський номер
60206
Кількість на модель
4
№
4
Назва деталі
Розпірна шайба
Заводський номер
3205-1308148
Кількість на модель
1
№
5
Назва деталі
Шків проміжної опори
Заводський номер
3205-1308132-20
Кількість на модель
1
№
6
Назва деталі
Вісь проміжної опори
Заводський номер
3205-1308144-30
Кількість на модель
1
№
7
Назва деталі
Кронштейн проміжного вала
Заводський номер
3205-70-1308176
Кількість на модель
1
№
8
Назва деталі
Гайка М16х1, 5
Заводський номер
250561-П29
Кількість на модель
2
№
9
Назва деталі
Шайба діаметром 16,5 затискна
Заводський номер
652-2905489
Кількість на модель
1
№
10
Назва деталі
Маслянка 1,1 Ц 6
Заводський номер
264072-П83
Кількість на модель
1
№
11
Назва деталі
Кришка підшипників
Заводський номер
53-1308091-Б
Кількість на модель
1
№
12
Назва деталі
Стопорне кільце
Заводський номер
321-3728634
Кількість на модель
1
№
13
Назва деталі
Стопорне кільце підшипника
Заводський номер
12-1307029
Кількість на модель
1
№
14
Назва деталі
Вісь натяжного ролика
Заводський номер
12-1308087-Б
Кількість на модель
1
№
15
Назва деталі
Передній підшипник
Заводський номер
280203А
Кількість на модель
1
№
16
Назва деталі
Розпірна шайба підшипника
Заводський номер
41-1307074
Кількість на модель
1
№
17
Назва деталі
Подшипник 20703А1 задний
Заводський номер
41-1307082-21
Кількість на модель
1
№
18
Назва деталі
Шків натяжного ролика
Заводський номер
53-1308081-Б
Кількість на модель
1
№
19
Назва деталі
Пастка
Заводський номер
53-1308069-10
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
4 598 111 204
Кількість на модель
1
№
21
Назва деталі
Заклепка 5х14
Заводський номер
4 597 329 108
Кількість на модель
1
№
22
Назва деталі
Спеціальна шайба
Заводський номер
672-1308088
Кількість на модель
1
№
23
Назва деталі
Диск
Заводський номер
251036-П29
Кількість на модель
1
№
24
Назва деталі
Гайка М10х1, 5
Заводський номер
250512-П29
Кількість на модель
1
№
25
Назва деталі
Диск
Заводський номер
3205-1308165
Кількість на модель
1
№
26
Назва деталі
Диск 10T
Заводський номер
252136-П29
Кількість на модель
1
№
27
Назва деталі
Болт M10-6gх20
Заводський номер
201459-П9
Кількість на модель
1
№
28
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25
Заводський номер
201458-П29
Кількість на модель
1
№
29
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
14
№
30
Назва деталі
Диск 8, 5
Заводський номер
293277-П29
Кількість на модель
2
№
31
Назва деталі
Вентилятор
Заводський номер
4230-1308010
Кількість на модель
1
№
32
Назва деталі
Втулка шківа вентилятора
Заводський номер
652-1308100
Кількість на модель
1
№
33
Назва деталі
Кожух вентилятора
Заводський номер
3205-1309019-10
Кількість на модель
1
№
34
Назва деталі
Розпірна втулка
Заводський номер
3205-1308147
Кількість на модель
1
№
35
Назва деталі
Вал вентилятора
Заводський номер
3205-1308076-40
Кількість на модель
1
№
37
Назва деталі
Корпус приводу вентилятора у зборі
Заводський номер
3205-1309021
Кількість на модель
1
№
38
Назва деталі
Ремінь 1-11Х10-1400 ГОСТ 5813-76 приводу вентилятора
Заводський номер
66-1308020
Кількість на модель
1
№
39
Назва деталі
Шків вентилятора
Заводський номер
3205-1308085
Кількість на модель
1
№
40
Назва деталі
Болт M8x1,25x16
Заводський номер
201454-П29
Кількість на модель
13
№
41
Назва деталі
Маслянка 2.3.45.Ц6
Заводський номер
264030-П8
Кількість на модель
1
№
42
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
12
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус із валом вентилятора в зборі | 3205-1309003-31 | 1 | 1 | |||||
| Проміжна опора у комплекті зі шківом | 3205-1308140-03 | 1 | 1 | |||||
| Ремінь 1-11Х10-1500 ГОСТ 5813-76 приводу генератора | 157Д-1308020 | |||||||
| Натяжний ролик | 53-1308080-12 | 1 | 1 | |||||
| Натяжний ролик із кронштейном | 3205-1308067 | 1 | 1 | |||||
| 1 | Кронштейн натяжного ролика | 3205-1308216-01 | 1 | 1 | 1 | |||
| 2 | Стопорне кільце | 3205-1308152 | 2 | 2 | 2 | |||
| 3 | Стопорне кільце | 3205-1308154 | 2 | 2 | 3 | |||
| 4 | Підшипник | 60206 | 4 | 4 | 4 | |||
| 5 | Розпірна шайба | 3205-1308148 | 1 | 1 | 5 | |||
| 6 | Шків проміжної опори | 3205-1308132-20 | 1 | 1 | 6 | |||
| 7 | Вісь проміжної опори | 3205-1308144-30 | 1 | 1 | 7 | |||
| 8 | Кронштейн проміжного вала | 3205-70-1308176 | 1 | 1 | 8 | |||
| 9 | Гайка М16х1, 5 | 250561-П29 | 2 | 2 | 9 | |||
| 10 | Шайба діаметром 16,5 затискна | 652-2905489 | 1 | 1 | 10 | |||
| 11 | Маслянка 1,1 Ц 6 | 264072-П83 | 1 | 1 | 11 | |||
| 12 | Кришка підшипників | 53-1308091-Б | 1 | 1 | 12 | |||
| 13 | Стопорне кільце | 321-3728634 | 1 | 1 | 13 | |||
| 14 | Стопорне кільце підшипника | 12-1307029 | 1 | 1 | 14 | |||
| 15 | Вісь натяжного ролика | 12-1308087-Б | 1 | 1 | 15 | |||
| 16 | Передній підшипник | 280203А | 1 | 1 | 16 | |||
| 17 | Розпірна шайба підшипника | 41-1307074 | 1 | 1 | 17 | |||
| 18 | Подшипник 20703А1 задний | 41-1307082-21 | 1 | 1 | 18 | |||
| 19 | Шків натяжного ролика | 53-1308081-Б | 1 | 1 | 19 | |||
| 20 | Пастка | 53-1308069-10 | 1 | 1 | 20 | |||
| 21 | Диск | 4 598 111 204 | 1 | 1 | 21 | |||
| 22 | Заклепка 5х14 | 4 597 329 108 | 1 | 1 | 22 | |||
| 23 | Спеціальна шайба | 672-1308088 | 1 | 1 | 23 | |||
| 24 | Диск | 251036-П29 | 1 | 1 | 24 | |||
| 25 | Гайка М10х1, 5 | 250512-П29 | 1 | 1 | 25 | |||
| 26 | Диск | 3205-1308165 | 1 | 1 | 26 | |||
| 27 | Диск 10T | 252136-П29 | 1 | 1 | 27 | |||
| 28 | Болт M10-6gх20 | 201459-П9 | 1 | 1 | 28 | |||
| 29 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25 | 201458-П29 | 1 | 1 | 29 | |||
| 30 | Диск 8T | 252135-П29 | 14 | 14 | 30 | |||
| 31 | Диск 8, 5 | 293277-П29 | 2 | 2 | 31 | |||
| 32 | Вентилятор | 4230-1308010 | 1 | 1 | 32 | |||
| 33 | Втулка шківа вентилятора | 652-1308100 | 1 | 1 | 33 | |||
| 34 | Кожух вентилятора | 3205-1309019-10 | 1 | 1 | 34 | |||
| 35 | Розпірна втулка | 3205-1308147 | 1 | 1 | 35 | |||
| 37 | Вал вентилятора | 3205-1308076-40 | 1 | 1 | 37 | |||
| 38 | Корпус приводу вентилятора у зборі | 3205-1309021 | 1 | 1 | 38 | |||
| 39 | Ремінь 1-11Х10-1400 ГОСТ 5813-76 приводу вентилятора | 66-1308020 | 1 | 1 | 39 | |||
| 40 | Шків вентилятора | 3205-1308085 | 1 | 1 | 40 | |||
| 41 | Болт M8x1,25x16 | 201454-П29 | 13 | 13 | 41 | |||
| 42 | Маслянка 2.3.45.Ц6 | 264030-П8 | 1 | 1 | 42 | |||
| 43 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 12 | 12 | 43 |
