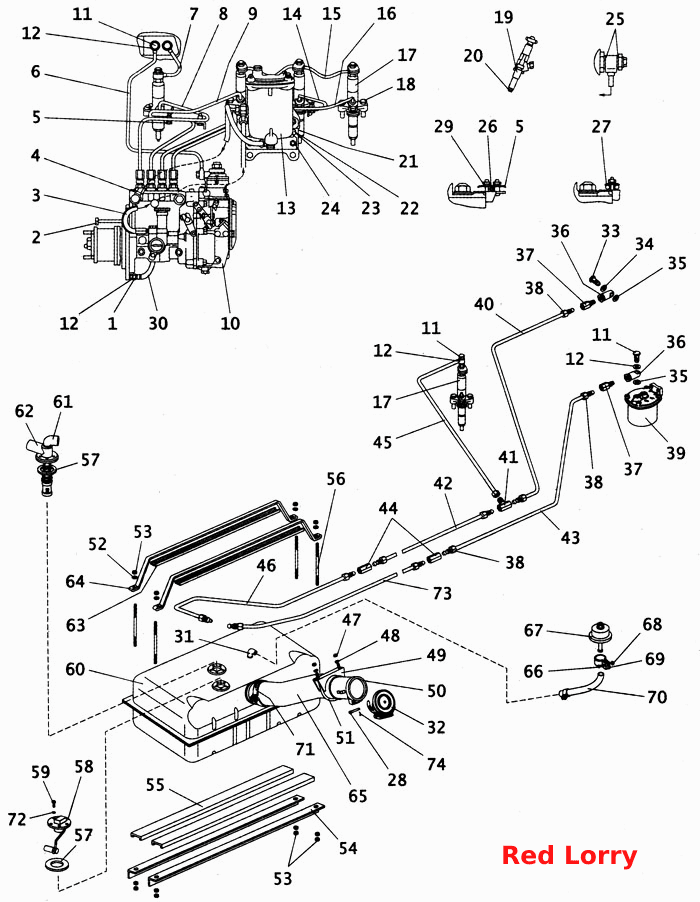

Паливні трубопроводи
100%
Назва деталі
Конусна муфта
Заводський номер
672-1104104-Б
Кількість на модель
14
№
Назва деталі
Штуцер
Заводський номер
260-3509232-01
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
М10-6gх120.88.35.019
Кількість на модель
2
№
2
Назва деталі
Трубка паливна низького тиску
Заводський номер
240-1104170-02
Кількість на модель
1
№
3
Назва деталі
Трубка паливна низького тиску
Заводський номер
240-1104170
Кількість на модель
1
№
4
Назва деталі
Колодка
Заводський номер
240-1111130
Кількість на модель
3
№
5
Назва деталі
Трубка пневмокоректора
Заводський номер
245-1104330-И
Кількість на модель
1
№
6
Назва деталі
Трубка перепускна
Заводський номер
245-1104350-В
Кількість на модель
1
№
7
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Г
Кількість на модель
1
№
8
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Г-01
Кількість на модель
1
№
9
Назва деталі
Паливний насос
Заводський номер
773.1111005-05-Э2
Кількість на модель
1
№
10
Назва деталі
Паливний насос
Заводський номер
РР4М10Р1i-3531/773-20-06
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
7
№
11
Назва деталі
Прокладка
Заводський номер
36-1104788
Кількість на модель
19
№
12
Назва деталі
Фільтр паливний тонкого очищення
Заводський номер
240-1117010-А
Кількість на модель
1
№
13
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Г-02
Кількість на модель
1
№
14
Назва деталі
Дренажний паливопровід
Заводський номер
245-1104320-А2
Кількість на модель
1
№
15
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Г-03
Кількість на модель
1
№
16
Назва деталі
Форсунка
Заводський номер
455.1112010-50
Кількість на модель
4
№
17
Назва деталі
Форсунка
Заводський номер
171.1112010-01
Кількість на модель
4
№
17
Назва деталі
гвинт
Заводський номер
М10-6gх35.88.35.019
Кількість на модель
10
№
18
Назва деталі
Кільце захисне
Заводський номер
240-1111036-Б1
Кількість на модель
4
№
19
Назва деталі
Прокладка- екран
Заводський номер
245-1111020
Кількість на модель
4
№
20
Назва деталі
Кронштейн
Заводський номер
245-1117060-А
Кількість на модель
1
№
21
Назва деталі
Болт
Заводський номер
М10-6gх30.88.35.019
Кількість на модель
3
№
22
Назва деталі
Диск
Заводський номер
10.65Г.06
Кількість на модель
10
№
23
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
3
№
24
Назва деталі
Диск
Заводський номер
Д18-055-А
Кількість на модель
2
№
25
Назва деталі
Диск
Заводський номер
6.65Г.06
Кількість на модель
4
№
26
Назва деталі
Колодка
Заводський номер
240-1111114
Кількість на модель
2
№
27
Назва деталі
Палець 6х42
Заводський номер
260021-П29
Кількість на модель
1
№
28
Назва деталі
Гайка
Заводський номер
М6-6Н.6.019
Кількість на модель
4
№
29
Назва деталі
Нафтопровід
Заводський номер
240-3509150
Кількість на модель
1
№
30
Назва деталі
Клапан паливного бака зі штуцером
Заводський номер
3102-1101281
Кількість на модель
1
№
31
Назва деталі
Корк паливного бака у зборі
Заводський номер
66-01-1103010-10
Кількість на модель
1
№
32
Назва деталі
Болт
Заводський номер
Д18-051-А
Кількість на модель
2
№
33
Назва деталі
Кільце ущільнювальне
Заводський номер
Д18-055-А-01
Кількість на модель
4
№
34
Назва деталі
Ущільнювальна шайба
Заводський номер
3205-70-1104088
Кількість на модель
3
№
35
Назва деталі
Поворотний кутник
Заводський номер
3205-70-1104118
Кількість на модель
2
№
36
Назва деталі
Прямий штуцер для трубки діаметром 10
Заводський номер
672-1104106
Кількість на модель
2
№
37
Назва деталі
Натискна з'єднувальна гайка діаметром 10
Заводський номер
672-1104102-Б
Кількість на модель
14
№
38
Назва деталі
Фільтр паливний грубого очищення
Заводський номер
240-1105010
Кількість на модель
1
№
39
Назва деталі
Трубка
Заводський номер
4230-1104106
Кількість на модель
1
№
40
Назва деталі
Муфта для з'єднання трубок паливопроводів
Заводський номер
3205-70-1104104
Кількість на модель
3
№
41
Назва деталі
Трубка
Заводський номер
4230-1104090
Кількість на модель
2
№
42
Назва деталі
Трубка
Заводський номер
4230-1104104
Кількість на модель
1
№
43
Назва деталі
З'єднувальна муфта для трубок паливопроводів
Заводський номер
672Ю-1104104
Кількість на модель
2
№
44
Назва деталі
Трубка від форсунки до муфти
Заводський номер
3205-07-1104786
Кількість на модель
1
№
45
Назва деталі
Трубка від трійника до муфти
Заводський номер
3205-70-1104100
Кількість на модель
1
№
46
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
2
№
47
Назва деталі
Диск .T
Заводський номер
252134-П29
Кількість на модель
2
№
48
Назва деталі
Хомут
Заводський номер
4230-1101127
Кількість на модель
1
№
49
Назва деталі
Коркова пробка паливного бака в зборі з патрубком
Заводський номер
4230-1103009
Кількість на модель
1
№
50
Назва деталі
Драбина
Заводський номер
4230-1101128
Кількість на модель
1
№
51
Назва деталі
Диск
Заводський номер
252137-П29
Кількість на модель
4
№
52
Назва деталі
Гайка М12-6Н
Заводський номер
250514-П29
Кількість на модель
16
№
53
Назва деталі
Кронштейн кріплення паливного бака
Заводський номер
3205-1101116-10
Кількість на модель
2
№
54
Назва деталі
Прокладка
Заводський номер
3205-1101135
Кількість на модель
2
№
55
Назва деталі
Хомут кріплення паливного бака
Заводський номер
3205-1101110
Кількість на модель
4
№
56
Назва деталі
Прокладка датчика та фланця
Заводський номер
12-1104022
Кількість на модель
2
№
57
Назва деталі
Датчик рівня палива
Заводський номер
5422.3827
Кількість на модель
1
№
58
Назва деталі
Гвинт М12х37.001.130-81 ОСТ __NT__3__5-6g
Заводський номер
224598-П29
Кількість на модель
1
№
59
Назва деталі
Паливний бак
Заводський номер
4230-1101010
Кількість на модель
1
№
60
Назва деталі
Кутовий штуцер
Заводський номер
298349-П29
Кількість на модель
1
№
61
Назва деталі
Фланець для відбору та зливу палива
Заводський номер
4301-1104012
Кількість на модель
1
№
62
Назва деталі
Укладання стяжки
Заводський номер
3205-1101133
Кількість на модель
1
№
63
Назва деталі
Кріплення паливного бака
Заводський номер
3205-1101106-10
Кількість на модель
2
№
64
Назва деталі
Шланг
Заводський номер
4230-1101126
Кількість на модель
1
№
65
Назва деталі
Шланг
Заводський номер
4230-03-1101126
Кількість на модель
№
65
Назва деталі
Гвинт М205-6gх__NT__2__
Заводський номер
220082-П29
Кількість на модель
2
№
66
Назва деталі
Клапан паливного бака у зборі
Заводський номер
66-01-1128110
Кількість на модель
1
№
67
Назва деталі
Гайка М5-6Н ОСТ __NT__2__37.001.112-91
Заводський номер
251086-П29
Кількість на модель
2
№
68
Назва деталі
Хомут
Заводський номер
288000-П8
Кількість на модель
2
№
69
Назва деталі
Шланг від бака до клапана
Заводський номер
3205-1101375
Кількість на модель
1
№
70
Назва деталі
Черв'ячний хомут
Заводський номер
АВА100-120/12С7-W4
Кількість на модель
2
№
71
Назва деталі
Диск 5, 75
Заводський номер
293196
Кількість на модель
1
№
72
Назва деталі
Шплінт
Заводський номер
258013-П29
Кількість на модель
1
№
74
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Конусна муфта | 672-1104104-Б | 14 | 14 | |||||
| 1 | Штуцер | 260-3509232-01 | 1 | 1 | 1 | |||
| 2 | Болт | М10-6gх120.88.35.019 | 2 | 2 | 2 | |||
| 3 | Трубка паливна низького тиску | 240-1104170-02 | 1 | 1 | 3 | |||
| 4 | Трубка паливна низького тиску | 240-1104170 | 1 | 1 | 4 | |||
| 5 | Колодка | 240-1111130 | 3 | 3 | 5 | |||
| 6 | Трубка пневмокоректора | 245-1104330-И | 1 | 1 | 6 | |||
| 7 | Трубка перепускна | 245-1104350-В | 1 | 1 | 7 | |||
| 8 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Г | 1 | 1 | 8 | |||
| 9 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Г-01 | 1 | 1 | 9 | |||
| 10 | Паливний насос | 773.1111005-05-Э2 | 1 | 1 | 10 | |||
| 10 | Паливний насос | РР4М10Р1i-3531/773-20-06 | 1 | 1 | 10 | |||
| 11 | гвинт | 36-1104787 | 7 | 7 | 11 | |||
| 12 | Прокладка | 36-1104788 | 19 | 19 | 12 | |||
| 13 | Фільтр паливний тонкого очищення | 240-1117010-А | 1 | 1 | 13 | |||
| 14 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Г-02 | 1 | 1 | 14 | |||
| 15 | Дренажний паливопровід | 245-1104320-А2 | 1 | 1 | 15 | |||
| 16 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Г-03 | 1 | 1 | 16 | |||
| 17 | Форсунка | 455.1112010-50 | 4 | 4 | 17 | |||
| 17 | Форсунка | 171.1112010-01 | 4 | 4 | 17 | |||
| 18 | гвинт | М10-6gх35.88.35.019 | 10 | 10 | 18 | |||
| 19 | Кільце захисне | 240-1111036-Б1 | 4 | 4 | 19 | |||
| 20 | Прокладка- екран | 245-1111020 | 4 | 4 | 20 | |||
| 21 | Кронштейн | 245-1117060-А | 1 | 1 | 21 | |||
| 22 | Болт | М10-6gх30.88.35.019 | 3 | 3 | 22 | |||
| 23 | Диск | 10.65Г.06 | 10 | 10 | 23 | |||
| 24 | Гайка | М10-6Н.6.019 | 3 | 3 | 24 | |||
| 25 | Диск | Д18-055-А | 2 | 2 | 25 | |||
| 26 | Диск | 6.65Г.06 | 4 | 4 | 26 | |||
| 27 | Колодка | 240-1111114 | 2 | 2 | 27 | |||
| 28 | Палець 6х42 | 260021-П29 | 1 | 1 | 28 | |||
| 29 | Гайка | М6-6Н.6.019 | 4 | 4 | 29 | |||
| 30 | Нафтопровід | 240-3509150 | 1 | 1 | 30 | |||
| 31 | Клапан паливного бака зі штуцером | 3102-1101281 | 1 | 1 | 31 | |||
| 32 | Корк паливного бака у зборі | 66-01-1103010-10 | 1 | 1 | 32 | |||
| 33 | Болт | Д18-051-А | 2 | 2 | 33 | |||
| 34 | Кільце ущільнювальне | Д18-055-А-01 | 4 | 4 | 34 | |||
| 35 | Ущільнювальна шайба | 3205-70-1104088 | 3 | 3 | 35 | |||
| 36 | Поворотний кутник | 3205-70-1104118 | 2 | 2 | 36 | |||
| 37 | Прямий штуцер для трубки діаметром 10 | 672-1104106 | 2 | 2 | 37 | |||
| 38 | Натискна з'єднувальна гайка діаметром 10 | 672-1104102-Б | 14 | 14 | 38 | |||
| 39 | Фільтр паливний грубого очищення | 240-1105010 | 1 | 1 | 39 | |||
| 40 | Трубка | 4230-1104106 | 1 | 1 | 40 | |||
| 41 | Муфта для з'єднання трубок паливопроводів | 3205-70-1104104 | 3 | 3 | 41 | |||
| 42 | Трубка | 4230-1104090 | 2 | 2 | 42 | |||
| 43 | Трубка | 4230-1104104 | 1 | 1 | 43 | |||
| 44 | З'єднувальна муфта для трубок паливопроводів | 672Ю-1104104 | 2 | 2 | 44 | |||
| 45 | Трубка від форсунки до муфти | 3205-07-1104786 | 1 | 1 | 45 | |||
| 46 | Трубка від трійника до муфти | 3205-70-1104100 | 1 | 1 | 46 | |||
| 47 | Гайка M | 250508-П29 | 2 | 2 | 47 | |||
| 48 | Диск .T | 252134-П29 | 2 | 2 | 48 | |||
| 49 | Хомут | 4230-1101127 | 1 | 1 | 49 | |||
| 50 | Коркова пробка паливного бака в зборі з патрубком | 4230-1103009 | 1 | 1 | 50 | |||
| 51 | Драбина | 4230-1101128 | 1 | 1 | 51 | |||
| 52 | Диск | 252137-П29 | 4 | 4 | 52 | |||
| 53 | Гайка М12-6Н | 250514-П29 | 16 | 16 | 53 | |||
| 54 | Кронштейн кріплення паливного бака | 3205-1101116-10 | 2 | 2 | 54 | |||
| 55 | Прокладка | 3205-1101135 | 2 | 2 | 55 | |||
| 56 | Хомут кріплення паливного бака | 3205-1101110 | 4 | 4 | 56 | |||
| 57 | Прокладка датчика та фланця | 12-1104022 | 2 | 2 | 57 | |||
| 58 | Датчик рівня палива | 5422.3827 | 1 | 1 | 58 | |||
| 59 | Гвинт М12х37.001.130-81 ОСТ __NT__3__5-6g | 224598-П29 | 1 | 1 | 59 | |||
| 60 | Паливний бак | 4230-1101010 | 1 | 1 | 60 | |||
| 61 | Кутовий штуцер | 298349-П29 | 1 | 1 | 61 | |||
| 62 | Фланець для відбору та зливу палива | 4301-1104012 | 1 | 1 | 62 | |||
| 63 | Укладання стяжки | 3205-1101133 | 1 | 1 | 63 | |||
| 64 | Кріплення паливного бака | 3205-1101106-10 | 2 | 2 | 64 | |||
| 65 | Шланг | 4230-1101126 | 1 | 1 | 65 | |||
| 65 | Шланг | 4230-03-1101126 | 65 | |||||
| 66 | Гвинт М205-6gх__NT__2__ | 220082-П29 | 2 | 2 | 66 | |||
| 67 | Клапан паливного бака у зборі | 66-01-1128110 | 1 | 1 | 67 | |||
| 68 | Гайка М5-6Н ОСТ __NT__2__37.001.112-91 | 251086-П29 | 2 | 2 | 68 | |||
| 69 | Хомут | 288000-П8 | 2 | 2 | 69 | |||
| 70 | Шланг від бака до клапана | 3205-1101375 | 1 | 1 | 70 | |||
| 71 | Черв'ячний хомут | АВА100-120/12С7-W4 | 2 | 2 | 71 | |||
| 72 | Диск 5, 75 | 293196 | 1 | 1 | 72 | |||
| 74 | Шплінт | 258013-П29 | 1 | 1 | 74 |
