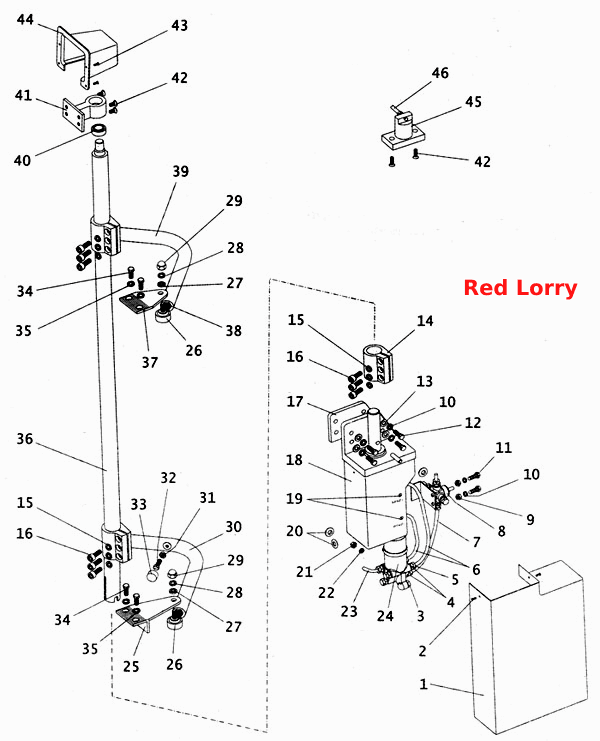

Механізм відкривання одностулкових пасажирських дверей з трубопроводами
100%
Назва деталі
Механізм кріплення дверей у комплекті з важелями
Заводський номер
МД10-250
Кількість на модель
2
№
Назва деталі
Верхня опора у зборі з підшипником
Заводський номер
МД10-700
Кількість на модель
2
№
Назва деталі
Кожух механізму відкривання дверей
Заводський номер
4230-6108030
Кількість на модель
2
№
1
Назва деталі
Гвинт кронштейна
Заводський номер
220077-П29
Кількість на модель
4
№
2
Назва деталі
Заглушка
Заводський номер
4230-6108042
Кількість на модель
4
№
3
Назва деталі
Штуцер
Заводський номер
4230-6108041
Кількість на модель
7
№
4
Назва деталі
Накидна гайка
Заводський номер
3205-6505202
Кількість на модель
7
№
5
Назва деталі
Трубка від крана управління до поворотного механізму
Заводський номер
4230-6108050
Кількість на модель
4
№
6
Назва деталі
Трубка від крана управління до крана відкривання зсередини
Заводський номер
4230-6108051
Кількість на модель
2
№
7
Назва деталі
Кран, що відкривається зсередини
Заводський номер
484 351 007
Кількість на модель
2
№
8
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
2
№
9
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
4
№
10
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__25
Заводський номер
201422-П29
Кількість на модель
2
№
11
Назва деталі
Bolt Mx
Заводський номер
201470-П29
Кількість на модель
4
№
12
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252005-П29
Кількість на модель
4
№
13
Назва деталі
Хомут стійки
Заводський номер
МД10-311Ш
Кількість на модель
2
№
14
Назва деталі
Диск 11532-74 OST __NT__2__1
Заводський номер
10-Кд
Кількість на модель
6
№
15
Назва деталі
Болт 1 ОС 31206-80
Заводський номер
10-32-Кд
Кількість на модель
6
№
16
Назва деталі
Пластина
Заводський номер
4230-6108044
Кількість на модель
2
№
17
Назва деталі
Поворотний механізм __NT__0__
Заводський номер
Т101091R01
Кількість на модель
2
№
18
Назва деталі
Клапан у зборі
Заводський номер
9У6.453.015
Кількість на модель
4
№
19
Назва деталі
Втулка для джгута проводів
Заводський номер
70-143187
Кількість на модель
3
№
20
Назва деталі
Гайка 1-6х10Н
Заводський номер
250613-П29
Кількість на модель
1
№
21
Назва деталі
Диск 10T
Заводський номер
252136-П29
Кількість на модель
1
№
22
Назва деталі
Трубка від крана управління до пневмозасувки
Заводський номер
4230-6108053
Кількість на модель
1
№
23
Назва деталі
Кран управління
Заводський номер
481 500 101
Кількість на модель
1
№
24
Назва деталі
Кронштейн кріплення нижнього важеля приводу дверцят
Заводський номер
4230-6106020
Кількість на модель
2
№
25
Назва деталі
Шарнір тяги в зборі
Заводський номер
МД10-320
Кількість на модель
4
№
26
Назва деталі
Ущільнювач шарніра
Заводський номер
МД10-325
Кількість на модель
4
№
26
Назва деталі
Напівсфера опорного шарніра
Заводський номер
МД10-324
Кількість на модель
4
№
26
Назва деталі
Півсфера верхнього шарніра
Заводський номер
МД10-323
Кількість на модель
4
№
26
Назва деталі
Корпус шарніра
Заводський номер
МД10-321
Кількість на модель
4
№
26
Назва деталі
Захисний кожух шарніра
Заводський номер
МД10-326
Кількість на модель
4
№
26
Назва деталі
Сферичний болт шарніра
Заводський номер
МД10-322
Кількість на модель
4
№
26
Назва деталі
Диск __NT__1__ OST __NT__2__133084-80
Заводський номер
2-10-18-Ц
Кількість на модель
8
№
27
Назва деталі
Диск __NT__1__ OST __NT__2__133084-80
Заводський номер
10-Фас.окс
Кількість на модель
4
№
28
Назва деталі
Гайка ОСТ 111532-74
Заводський номер
10-Хим.Пас
Кількість на модель
2
№
29
Назва деталі
Нижній важіль у зборі з шарніром
Заводський номер
МД10-300
Кількість на модель
2
№
30
Назва деталі
Нижній важіль
Заводський номер
МД10-310
Кількість на модель
2
№
30
Назва деталі
Гайка ОСТ 133026-80
Заводський номер
8-Кд
Кількість на модель
2
№
31
Назва деталі
Гвинт __NT__1__ ОСТ__NT__2__131515-80
Заводський номер
8-50-Кд
Кількість на модель
2
№
32
Назва деталі
Ковпачок
Заводський номер
МД10-301
Кількість на модель
2
№
33
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20
Заводський номер
201456-П29
Кількість на модель
4
№
34
Назва деталі
Пружинна шайба
Заводський номер
252155-П29
Кількість на модель
4
№
35
Назва деталі
Стійка
Заводський номер
МД10-500
Кількість на модель
2
№
36
Назва деталі
Кронштейн кріплення верхнього важеля приводу дверцят
Заводський номер
4230-6106030
Кількість на модель
2
№
37
Назва деталі
Верхній важіль
Заводський номер
МД10-340
Кількість на модель
2
№
39
Назва деталі
Верхній важіль у зборі з шарніром
Заводський номер
МД10-330
Кількість на модель
2
№
39
Назва деталі
Підшипник ГОСТ
Заводський номер
ЕШ20
Кількість на модель
2
№
40
Назва деталі
Підшипник ГОСТ
Заводський номер
ЕШ20К
Кількість на модель
2
№
40
Назва деталі
Кронштейн
Заводський номер
МД10-710
Кількість на модель
2
№
41
Назва деталі
Гвинт М188-6gх__NT__2__
Заводський номер
221663-П29
Кількість на модель
12
№
42
Назва деталі
Винт Сп М4х20 ТУ 37.103.040-96
Заводський номер
Е31210
Кількість на модель
8
№
43
Назва деталі
Кожух
Заводський номер
4230-6106096
Кількість на модель
2
№
44
Назва деталі
Пневматична засувка ригельного типу
Заводський номер
Т301259R01
Кількість на модель
1
№
45
Назва деталі
Трубка від крана, що відкривається зсередини
Заводський номер
4230-6108052
Кількість на модель
1
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Механізм кріплення дверей у комплекті з важелями | МД10-250 | 2 | 2 | |||||
| Верхня опора у зборі з підшипником | МД10-700 | 2 | 2 | |||||
| 1 | Кожух механізму відкривання дверей | 4230-6108030 | 2 | 2 | 1 | |||
| 2 | Гвинт кронштейна | 220077-П29 | 4 | 4 | 2 | |||
| 3 | Заглушка | 4230-6108042 | 4 | 4 | 3 | |||
| 4 | Штуцер | 4230-6108041 | 7 | 7 | 4 | |||
| 5 | Накидна гайка | 3205-6505202 | 7 | 7 | 5 | |||
| 6 | Трубка від крана управління до поворотного механізму | 4230-6108050 | 4 | 4 | 6 | |||
| 7 | Трубка від крана управління до крана відкривання зсередини | 4230-6108051 | 2 | 2 | 7 | |||
| 8 | Кран, що відкривається зсередини | 484 351 007 | 2 | 2 | 8 | |||
| 9 | Гайка M | 250508-П29 | 2 | 2 | 9 | |||
| 10 | Диск 8T | 252135-П29 | 4 | 4 | 10 | |||
| 11 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__25 | 201422-П29 | 2 | 2 | 11 | |||
| 12 | Bolt Mx | 201470-П29 | 4 | 4 | 12 | |||
| 13 | Диск 37.001.144-96 OST __NT__2__8 | 252005-П29 | 4 | 4 | 13 | |||
| 14 | Хомут стійки | МД10-311Ш | 2 | 2 | 14 | |||
| 15 | Диск 11532-74 OST __NT__2__1 | 10-Кд | 6 | 6 | 15 | |||
| 16 | Болт 1 ОС 31206-80 | 10-32-Кд | 6 | 6 | 16 | |||
| 17 | Пластина | 4230-6108044 | 2 | 2 | 17 | |||
| 18 | Поворотний механізм __NT__0__ | Т101091R01 | 2 | 2 | 18 | |||
| 19 | Клапан у зборі | 9У6.453.015 | 4 | 4 | 19 | |||
| 20 | Втулка для джгута проводів | 70-143187 | 3 | 3 | 20 | |||
| 21 | Гайка 1-6х10Н | 250613-П29 | 1 | 1 | 21 | |||
| 22 | Диск 10T | 252136-П29 | 1 | 1 | 22 | |||
| 23 | Трубка від крана управління до пневмозасувки | 4230-6108053 | 1 | 1 | 23 | |||
| 24 | Кран управління | 481 500 101 | 1 | 1 | 24 | |||
| 25 | Кронштейн кріплення нижнього важеля приводу дверцят | 4230-6106020 | 2 | 2 | 25 | |||
| 26 | Шарнір тяги в зборі | МД10-320 | 4 | 4 | 26 | |||
| 26 | Ущільнювач шарніра | МД10-325 | 4 | 4 | 26 | |||
| 26 | Напівсфера опорного шарніра | МД10-324 | 4 | 4 | 26 | |||
| 26 | Півсфера верхнього шарніра | МД10-323 | 4 | 4 | 26 | |||
| 26 | Корпус шарніра | МД10-321 | 4 | 4 | 26 | |||
| 26 | Захисний кожух шарніра | МД10-326 | 4 | 4 | 26 | |||
| 26 | Сферичний болт шарніра | МД10-322 | 4 | 4 | 26 | |||
| 27 | Диск __NT__1__ OST __NT__2__133084-80 | 2-10-18-Ц | 8 | 8 | 27 | |||
| 28 | Диск __NT__1__ OST __NT__2__133084-80 | 10-Фас.окс | 4 | 4 | 28 | |||
| 29 | Гайка ОСТ 111532-74 | 10-Хим.Пас | 2 | 2 | 29 | |||
| 30 | Нижній важіль у зборі з шарніром | МД10-300 | 2 | 2 | 30 | |||
| 30 | Нижній важіль | МД10-310 | 2 | 2 | 30 | |||
| 31 | Гайка ОСТ 133026-80 | 8-Кд | 2 | 2 | 31 | |||
| 32 | Гвинт __NT__1__ ОСТ__NT__2__131515-80 | 8-50-Кд | 2 | 2 | 32 | |||
| 33 | Ковпачок | МД10-301 | 2 | 2 | 33 | |||
| 34 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20 | 201456-П29 | 4 | 4 | 34 | |||
| 35 | Пружинна шайба | 252155-П29 | 4 | 4 | 35 | |||
| 36 | Стійка | МД10-500 | 2 | 2 | 36 | |||
| 37 | Кронштейн кріплення верхнього важеля приводу дверцят | 4230-6106030 | 2 | 2 | 37 | |||
| 39 | Верхній важіль | МД10-340 | 2 | 2 | 39 | |||
| 39 | Верхній важіль у зборі з шарніром | МД10-330 | 2 | 2 | 39 | |||
| 40 | Підшипник ГОСТ | ЕШ20 | 2 | 2 | 40 | |||
| 40 | Підшипник ГОСТ | ЕШ20К | 2 | 2 | 40 | |||
| 41 | Кронштейн | МД10-710 | 2 | 2 | 41 | |||
| 42 | Гвинт М188-6gх__NT__2__ | 221663-П29 | 12 | 12 | 42 | |||
| 43 | Винт Сп М4х20 ТУ 37.103.040-96 | Е31210 | 8 | 8 | 43 | |||
| 44 | Кожух | 4230-6106096 | 2 | 2 | 44 | |||
| 45 | Пневматична засувка ригельного типу | Т301259R01 | 1 | 1 | 45 | |||
| 46 | Трубка від крана, що відкривається зсередини | 4230-6108052 | 1 | 1 | 46 |
