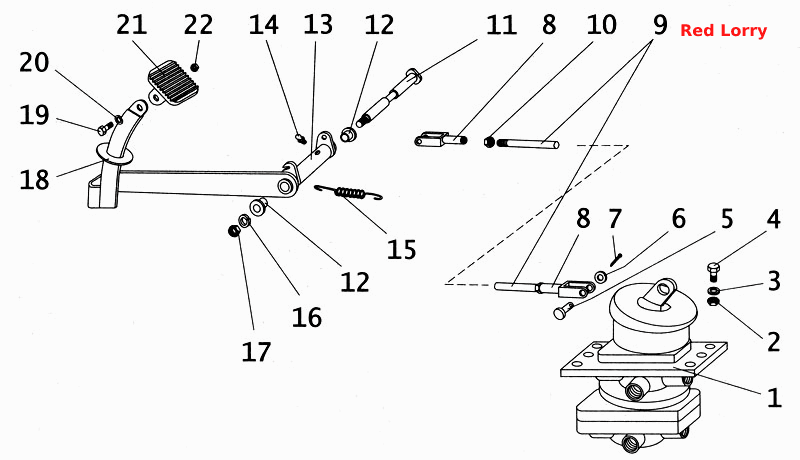

Механізм приводу робочих гальм
100%
Назва деталі
Тяга гальмівної педалі в зборі
Заводський номер
3205-3504030-10
Кількість на модель
1
№
Назва деталі
Двосекційний гальмівний кран із важелем
Заводський номер
100-3514008
Кількість на модель
1
№
1
Назва деталі
Гайка М10х1, 5
Заводський номер
250512-П29
Кількість на модель
5
№
2
Назва деталі
Диск 10T
Заводський номер
252136-П29
Кількість на модель
5
№
3
Назва деталі
Болт M10-6gх28
Заводський номер
201498-П29
Кількість на модель
5
№
4
Назва деталі
Палець
Заводський номер
260090-П29
Кількість на модель
2
№
5
Назва деталі
Диск
Заводський номер
252007-П29
Кількість на модель
2
№
6
Назва деталі
Шплінт 4х25
Заводський номер
258053-П29
Кількість на модель
2
№
7
Назва деталі
Вилка
Заводський номер
3205-6108045
Кількість на модель
2
№
8
Назва деталі
Тяга гальмівної педалі в зборі
Заводський номер
3205-3504031
Кількість на модель
1
№
9
Назва деталі
Гайка М12-6Н
Заводський номер
250514-П29
Кількість на модель
2
№
10
Назва деталі
Вісь педалі гальма
Заводський номер
3205-3504110
Кількість на модель
1
№
11
Назва деталі
Втулка осі педалей
Заводський номер
3205-3504125
Кількість на модель
2
№
12
Назва деталі
Гальмівна педаль у зборі
Заводський номер
3205-3504010-01
Кількість на модель
1
№
13
Назва деталі
Маслянка
Заводський номер
2.345Ц6хр
Кількість на модель
1
№
14
Назва деталі
Пружина відтяжного важеля приводу вимкнення зчеплення
Заводський номер
М-2472-А
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
252139-П29
Кількість на модель
1
№
16
Назва деталі
Гайка М16х1, 5
Заводський номер
250561-П29
Кількість на модель
1
№
17
Назва деталі
Захисна муфта
Заводський номер
3205-3504120
Кількість на модель
1
№
18
Назва деталі
Болт M8x1x22
Заводський номер
290646-П29
Кількість на модель
1
№
19
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
1
№
20
Назва деталі
Площина педалі
Заводський номер
3205-1602438
Кількість на модель
1
№
21
Назва деталі
Гайка М37.001.124-93х8Н ОСТ __NT__3__1-6
Заводський номер
250511-П29
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Тяга гальмівної педалі в зборі | 3205-3504030-10 | 1 | 1 | |||||
| 1 | Двосекційний гальмівний кран із важелем | 100-3514008 | 1 | 1 | 1 | |||
| 2 | Гайка М10х1, 5 | 250512-П29 | 5 | 5 | 2 | |||
| 3 | Диск 10T | 252136-П29 | 5 | 5 | 3 | |||
| 4 | Болт M10-6gх28 | 201498-П29 | 5 | 5 | 4 | |||
| 5 | Палець | 260090-П29 | 2 | 2 | 5 | |||
| 6 | Диск | 252007-П29 | 2 | 2 | 6 | |||
| 7 | Шплінт 4х25 | 258053-П29 | 2 | 2 | 7 | |||
| 8 | Вилка | 3205-6108045 | 2 | 2 | 8 | |||
| 9 | Тяга гальмівної педалі в зборі | 3205-3504031 | 1 | 1 | 9 | |||
| 10 | Гайка М12-6Н | 250514-П29 | 2 | 2 | 10 | |||
| 11 | Вісь педалі гальма | 3205-3504110 | 1 | 1 | 11 | |||
| 12 | Втулка осі педалей | 3205-3504125 | 2 | 2 | 12 | |||
| 13 | Гальмівна педаль у зборі | 3205-3504010-01 | 1 | 1 | 13 | |||
| 14 | Маслянка | 2.345Ц6хр | 1 | 1 | 14 | |||
| 15 | Пружина відтяжного важеля приводу вимкнення зчеплення | М-2472-А | 1 | 1 | 15 | |||
| 16 | Диск | 252139-П29 | 1 | 1 | 16 | |||
| 17 | Гайка М16х1, 5 | 250561-П29 | 1 | 1 | 17 | |||
| 18 | Захисна муфта | 3205-3504120 | 1 | 1 | 18 | |||
| 19 | Болт M8x1x22 | 290646-П29 | 1 | 1 | 19 | |||
| 20 | Диск 8T | 252135-П29 | 1 | 1 | 20 | |||
| 21 | Площина педалі | 3205-1602438 | 1 | 1 | 21 | |||
| 22 | Гайка М37.001.124-93х8Н ОСТ __NT__3__1-6 | 250511-П29 | 1 | 1 | 22 |
