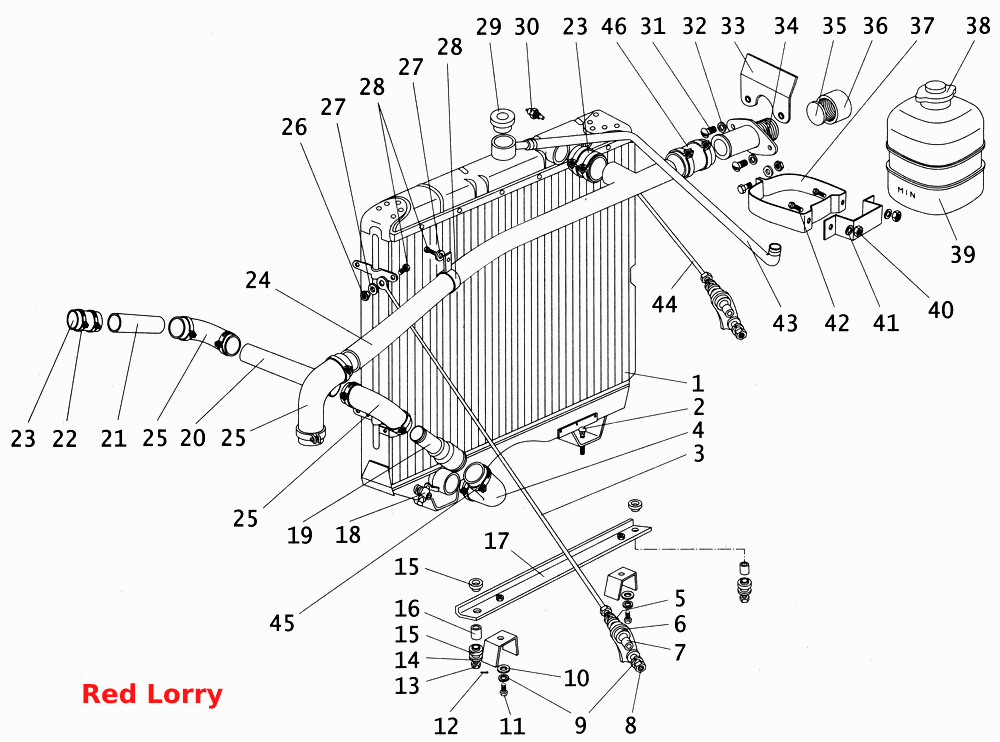

Радіатор системи охолодження з трубопроводами
100%
Назва деталі
Водяний радіатор
Заводський номер
111.1301010
Кількість на модель
1
№
1
Назва деталі
Болт М10х42 для кріплення радіатора до балки
Заводський номер
290789-П8
Кількість на модель
2
№
2
Назва деталі
Ліва тяга радіатора
Заводський номер
3205-70-1302035
Кількість на модель
1
№
3
Назва деталі
З'єднувальний шланг
Заводський номер
51А-1303025
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
3205-1308165
Кількість на модель
4
№
5
Назва деталі
Прокладка
Заводський номер
672-1302094
Кількість на модель
4
№
6
Назва деталі
Втулка
Заводський номер
20-1001095
Кількість на модель
2
№
7
Назва деталі
Гайка М10х1, 5
Заводський номер
250512-П29
Кількість на модель
4
№
8
Назва деталі
Диск 10T
Заводський номер
252136-П29
Кількість на модель
6
№
9
Назва деталі
Диск 37.001.144-96 OST __NT__2__10
Заводський номер
252006-П29
Кількість на модель
2
№
10
Назва деталі
Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__20
Заводський номер
201495-П29
Кількість на модель
2
№
11
Назва деталі
Шплінт 3,2х20
Заводський номер
258039-П29
Кількість на модель
2
№
12
Назва деталі
Гайка
Заводський номер
250976-П29
Кількість на модель
2
№
13
Назва деталі
Диск
Заводський номер
672-1302033
Кількість на модель
2
№
14
Назва деталі
Подушка підвіски радіатора
Заводський номер
672-1302045
Кількість на модель
2
№
15
Назва деталі
Втулка кріпильного болта радіатора
Заводський номер
20-1302048
Кількість на модель
2
№
16
Назва деталі
Балка кріплення радіатора
Заводський номер
3205-1302010
Кількість на модель
1
№
17
Назва деталі
Кран
Заводський номер
ВС8-1
Кількість на модель
1
№
18
Назва деталі
Патрубок
Заводський номер
3205-70-1303043
Кількість на модель
№
19
Назва деталі
Відвідна труба
Заводський номер
3205-07-1303048
Кількість на модель
1
№
19
Назва деталі
Патрубок
Заводський номер
4230-1303017
Кількість на модель
1
№
21
Назва деталі
Черв'ячний хомут
Заводський номер
АВА38-50/9С7-W1
Кількість на модель
7
№
22
Назва деталі
Шланг радіатора
Заводський номер
672-1303010
Кількість на модель
2
№
23
Назва деталі
Підвідна труба радіатора
Заводський номер
3205-70-1303012-10
Кількість на модель
1
№
24
Назва деталі
З'єднувальна муфта підвідного радіатора
Заводський номер
672-1303020
Кількість на модель
2
№
25
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
2
№
26
Назва деталі
Пружинна шайба
Заводський номер
252155-П29
Кількість на модель
2
№
27
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20
Заводський номер
201456-П29
Кількість на модель
3
№
28
Назва деталі
Заглушка радіатора
Заводський номер
52-1304010
Кількість на модель
1
№
29
Назва деталі
Датчик аварійної температури охолоджувальної рідини
Заводський номер
ТМ111
Кількість на модель
1
№
30
Назва деталі
Гвинт М6х14 для кріплення нижньої частини спинки
Заводський номер
224624-П29
Кількість на модель
2
№
31
Назва деталі
Диск .T
Заводський номер
252134-П29
Кількість на модель
2
№
32
Назва деталі
Кронштейн наливної горловини у зборі
Заводський номер
3205-1301175
Кількість на модель
1
№
33
Назва деталі
Наливна горловина радіатора
Заводський номер
3205-1301170
Кількість на модель
1
№
34
Назва деталі
Ущільнювач пробки
Заводський номер
652-1304060
Кількість на модель
1
№
35
Назва деталі
Заглушка наливного патрубка радіатора з ущільнювачем
Заводський номер
652-1304050-А1
Кількість на модель
1
№
36
Назва деталі
Хомут
Заводський номер
3205-1311072
Кількість на модель
1
№
37
Назва деталі
Коркова пробка розширювального бачка у зборі
Заводський номер
24-1311065
Кількість на модель
1
№
38
Назва деталі
Розширювальний бачок
Заводський номер
24-1311014
Кількість на модель
1
№
39
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
3
№
40
Назва деталі
Диск .L
Заводський номер
252154-П29
Кількість на модель
3
№
41
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__16
Заводський номер
201418-П29
Кількість на модель
3
№
42
Назва деталі
Шланг
Заводський номер
3205-1311071-10
Кількість на модель
1
№
43
Назва деталі
Права тяга радіатора
Заводський номер
3205-70-1302034
Кількість на модель
1
№
44
Назва деталі
Черв'ячний хомут
Заводський номер
АВА44-56/9С7-W1
Кількість на модель
2
№
45
Назва деталі
Бічний підвідний шланг
Заводський номер
3205-1303051
Кількість на модель
1
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Водяний радіатор | 111.1301010 | 1 | 1 | 1 | |||
| 2 | Болт М10х42 для кріплення радіатора до балки | 290789-П8 | 2 | 2 | 2 | |||
| 3 | Ліва тяга радіатора | 3205-70-1302035 | 1 | 1 | 3 | |||
| 4 | З'єднувальний шланг | 51А-1303025 | 1 | 1 | 4 | |||
| 5 | Диск | 3205-1308165 | 4 | 4 | 5 | |||
| 6 | Прокладка | 672-1302094 | 4 | 4 | 6 | |||
| 7 | Втулка | 20-1001095 | 2 | 2 | 7 | |||
| 8 | Гайка М10х1, 5 | 250512-П29 | 4 | 4 | 8 | |||
| 9 | Диск 10T | 252136-П29 | 6 | 6 | 9 | |||
| 10 | Диск 37.001.144-96 OST __NT__2__10 | 252006-П29 | 2 | 2 | 10 | |||
| 11 | Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__20 | 201495-П29 | 2 | 2 | 11 | |||
| 12 | Шплінт 3,2х20 | 258039-П29 | 2 | 2 | 12 | |||
| 13 | Гайка | 250976-П29 | 2 | 2 | 13 | |||
| 14 | Диск | 672-1302033 | 2 | 2 | 14 | |||
| 15 | Подушка підвіски радіатора | 672-1302045 | 2 | 2 | 15 | |||
| 16 | Втулка кріпильного болта радіатора | 20-1302048 | 2 | 2 | 16 | |||
| 17 | Балка кріплення радіатора | 3205-1302010 | 1 | 1 | 17 | |||
| 18 | Кран | ВС8-1 | 1 | 1 | 18 | |||
| 19 | Патрубок | 3205-70-1303043 | 19 | |||||
| 19 | Відвідна труба | 3205-07-1303048 | 1 | 1 | 19 | |||
| 21 | Патрубок | 4230-1303017 | 1 | 1 | 21 | |||
| 22 | Черв'ячний хомут | АВА38-50/9С7-W1 | 7 | 7 | 22 | |||
| 23 | Шланг радіатора | 672-1303010 | 2 | 2 | 23 | |||
| 24 | Підвідна труба радіатора | 3205-70-1303012-10 | 1 | 1 | 24 | |||
| 25 | З'єднувальна муфта підвідного радіатора | 672-1303020 | 2 | 2 | 25 | |||
| 26 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 2 | 2 | 26 | |||
| 27 | Пружинна шайба | 252155-П29 | 2 | 2 | 27 | |||
| 28 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20 | 201456-П29 | 3 | 3 | 28 | |||
| 29 | Заглушка радіатора | 52-1304010 | 1 | 1 | 29 | |||
| 30 | Датчик аварійної температури охолоджувальної рідини | ТМ111 | 1 | 1 | 30 | |||
| 31 | Гвинт М6х14 для кріплення нижньої частини спинки | 224624-П29 | 2 | 2 | 31 | |||
| 32 | Диск .T | 252134-П29 | 2 | 2 | 32 | |||
| 33 | Кронштейн наливної горловини у зборі | 3205-1301175 | 1 | 1 | 33 | |||
| 34 | Наливна горловина радіатора | 3205-1301170 | 1 | 1 | 34 | |||
| 35 | Ущільнювач пробки | 652-1304060 | 1 | 1 | 35 | |||
| 36 | Заглушка наливного патрубка радіатора з ущільнювачем | 652-1304050-А1 | 1 | 1 | 36 | |||
| 37 | Хомут | 3205-1311072 | 1 | 1 | 37 | |||
| 38 | Коркова пробка розширювального бачка у зборі | 24-1311065 | 1 | 1 | 38 | |||
| 39 | Розширювальний бачок | 24-1311014 | 1 | 1 | 39 | |||
| 40 | Гайка M | 250508-П29 | 3 | 3 | 40 | |||
| 41 | Диск .L | 252154-П29 | 3 | 3 | 41 | |||
| 42 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__16 | 201418-П29 | 3 | 3 | 42 | |||
| 43 | Шланг | 3205-1311071-10 | 1 | 1 | 43 | |||
| 44 | Права тяга радіатора | 3205-70-1302034 | 1 | 1 | 44 | |||
| 45 | Черв'ячний хомут | АВА44-56/9С7-W1 | 2 | 2 | 45 | |||
| 46 | Бічний підвідний шланг | 3205-1303051 | 1 | 1 | 46 |
