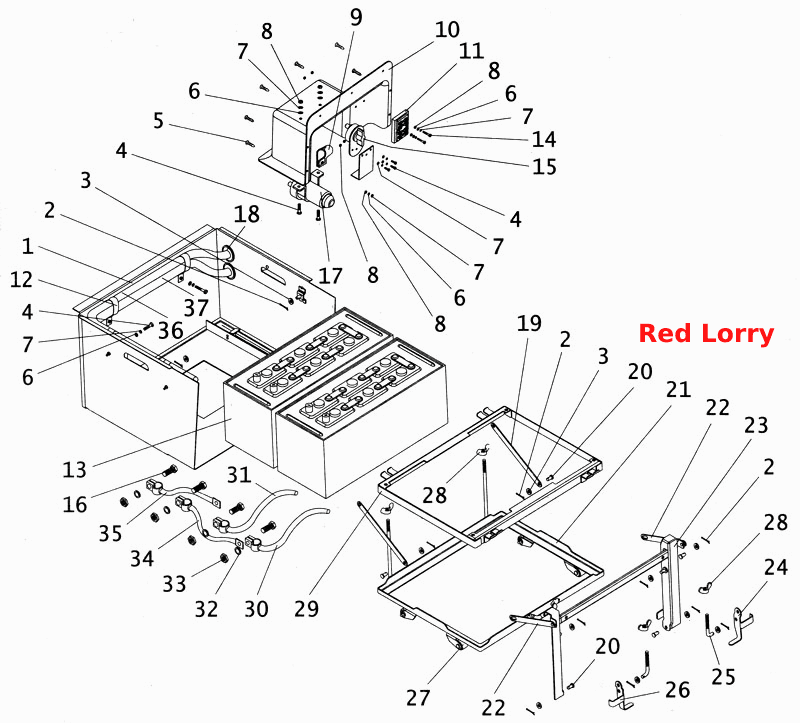

Акумуляторні батареї та їх установка
100%
Назва деталі
Bolt Mx
Заводський номер
201452-П29
Кількість на модель
1
№
Назва деталі
Ліва стінка ящика акумулятора
Заводський номер
3205-70-3748069
Кількість на модель
1
№
Назва деталі
Ліва стінка ящика акумулятора
Заводський номер
4234-3748066
Кількість на модель
№
Назва деталі
Нижня стінка ящика акумулятора
Заводський номер
3205-70-3748072
Кількість на модель
1
№
Назва деталі
Нижня стінка ящика акумулятора
Заводський номер
4234-3748072
Кількість на модель
№
Назва деталі
Права стінка ящика акумулятора
Заводський номер
3205-07-3748065
Кількість на модель
1
№
Назва деталі
Права стінка ящика акумулятора
Заводський номер
4234-3748068
Кількість на модель
№
Назва деталі
Опора
Заводський номер
3205-3748014
Кількість на модель
2
№
Назва деталі
Диск 8, 2
Заводський номер
293270-П29
Кількість на модель
1
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252005-П29
Кількість на модель
4
№
Назва деталі
Шплінт
Заводський номер
258013-П29
Кількість на модель
4
№
Назва деталі
Задня стінка ящика акумулятора
Заводський номер
4234-3748063
Кількість на модель
№
Назва деталі
Задня стінка ящика акумулятора
Заводський номер
3205-3748067
Кількість на модель
1
№
Назва деталі
Клемний наконечник акумуляторної батареї
Заводський номер
540100
Кількість на модель
1
№
Назва деталі
Наконечник дроту (плоский) ОСТ 37.003.041-78
Заводський номер
540147
Кількість на модель
1
№
Назва деталі
Нерухома ліва напрямна планки
Заводський номер
3205-70-3748017
Кількість на модель
1
№
Назва деталі
Нерухома права напрямна сальники
Заводський номер
3205-70-3748016
Кількість на модель
1
№
Назва деталі
Відкидна напрямна планка, ліва
Заводський номер
3205-3748031
Кількість на модель
1
№
Назва деталі
Відкидна права напрямна для салазок
Заводський номер
3205-3748030
Кількість на модель
1
№
Назва деталі
Палець 35х37.001.163-75 ОСТ __NT__3__8
Заводський номер
260038-П29
Кількість на модель
4
№
Назва деталі
Посилювальна планка для відкидних напрямних
Заводський номер
3205-3748036
Кількість на модель
1
№
Назва деталі
Запобіжник __NT__0__
Заводський номер
ПР117
Кількість на модель
1
№
Назва деталі
Стійка для акумуляторних батарей
Заводський номер
3205-70-3748041
Кількість на модель
1
№
Назва деталі
Блок акумуляторної батареї в зборі
Заводський номер
3205-70-3748010
Кількість на модель
1
№
1
Назва деталі
Блок акумуляторної батареї в зборі
Заводський номер
4234-3748010
Кількість на модель
№
1
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__20
Заводський номер
201420-П29
Кількість на модель
№
4
Назва деталі
Гвинт 12х37.001.188-81 ОСТ __NT__3__4
Заводський номер
240818-П29
Кількість на модель
№
5
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252004-П29
Кількість на модель
№
6
Назва деталі
Диск .T
Заводський номер
252134-П29
Кількість на модель
№
7
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
№
8
Назва деталі
Хомут
Заводський номер
672-3408187-01
Кількість на модель
№
9
Назва деталі
Кришка вимикачів акумуляторної батареї
Заводський номер
4234-3703094
Кількість на модель
№
10
Назва деталі
Блок запобіжників БПР- 4
Заводський номер
Ф5.3722.001
Кількість на модель
№
11
Назва деталі
Хомут
Заводський номер
4234-3724210
Кількість на модель
№
12
Назва деталі
Акумуляторна батарея
Заводський номер
6СТ-132
Кількість на модель
2
№
13
Назва деталі
Гвинт М186х__NT__2__
Заводський номер
220106-П29
Кількість на модель
№
14
Назва деталі
Вимикач акумулятора
Заводський номер
ВК318Б
Кількість на модель
№
15
Назва деталі
Болт M8-6gх30
Заводський номер
290659-П16
Кількість на модель
4
№
16
Назва деталі
Вимикач акумуляторної батареї __NT__0__
Заводський номер
1302.3737
Кількість на модель
№
17
Назва деталі
Втулка
Заводський номер
ПР-1365
Кількість на модель
№
18
Назва деталі
Ущільнювальна втулка
Заводський номер
672-1101092
Кількість на модель
1
№
18
Назва деталі
Верхня розтяжка
Заводський номер
3205-3748064
Кількість на модель
2
№
19
Назва деталі
Кріпильний палець упору кришки люка
Заводський номер
3205-5413156-10
Кількість на модель
6
№
20
Назва деталі
Збірка кріплення акумуляторних батарей
Заводський номер
3205-70-3748040
Кількість на модель
1
№
21
Назва деталі
Верхня розтяжка
Заводський номер
3205-3748062
Кількість на модель
2
№
22
Назва деталі
Направляюча сальників
Заводський номер
3205-3748004
Кількість на модель
1
№
23
Назва деталі
Правий важіль
Заводський номер
3205-3748032
Кількість на модель
1
№
24
Назва деталі
Тяга
Заводський номер
3205-3748034
Кількість на модель
2
№
25
Назва деталі
Лівий важіль
Заводський номер
3205-3748033
Кількість на модель
1
№
26
Назва деталі
Ролик санчат
Заводський номер
3205-3748048
Кількість на модель
4
№
27
Назва деталі
Гайка кріплення акумуляторної батареї
Заводський номер
3205-3748075
Кількість на модель
2
№
28
Назва деталі
Кріплення для акумуляторних батарей
Заводський номер
3205-70-3748050
Кількість на модель
1
№
29
Назва деталі
Провід акумуляторної батареї
Заводський номер
3205-70-3724116
Кількість на модель
1
№
30
Назва деталі
Силовий провід від «—» акумулятора до вимикача «маси»
Заводський номер
4234-3724116
Кількість на модель
№
30
Назва деталі
Силовий провід від «+» акумулятора до вимикача акумуляторів
Заводський номер
4234-3724044
Кількість на модель
№
31
Назва деталі
Провід від акумуляторної батареї до вимикача
Заводський номер
3205-70-3724044
Кількість на модель
1
№
31
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
2
№
32
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
2
№
33
Назва деталі
Провід між акумуляторними батареями
Заводський номер
3205-70-3724115
Кількість на модель
1
№
34
Назва деталі
Силовий провід від вимикача АКБ до стартера
Заводський номер
4234-3724055
Кількість на модель
№
36
Назва деталі
Джгут проводів живлення та керування
Заводський номер
4234-3724065
Кількість на модель
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Bolt Mx | 201452-П29 | 1 | 1 | |||||
| Ліва стінка ящика акумулятора | 3205-70-3748069 | 1 | 1 | |||||
| Ліва стінка ящика акумулятора | 4234-3748066 | |||||||
| Нижня стінка ящика акумулятора | 3205-70-3748072 | 1 | 1 | |||||
| Нижня стінка ящика акумулятора | 4234-3748072 | |||||||
| Права стінка ящика акумулятора | 3205-07-3748065 | 1 | 1 | |||||
| Права стінка ящика акумулятора | 4234-3748068 | |||||||
| Опора | 3205-3748014 | 2 | 2 | |||||
| Диск 8, 2 | 293270-П29 | 1 | 1 | |||||
| Диск 37.001.144-96 OST __NT__2__8 | 252005-П29 | 4 | 4 | |||||
| Шплінт | 258013-П29 | 4 | 4 | |||||
| Задня стінка ящика акумулятора | 4234-3748063 | |||||||
| Задня стінка ящика акумулятора | 3205-3748067 | 1 | 1 | |||||
| Клемний наконечник акумуляторної батареї | 540100 | 1 | 1 | |||||
| Наконечник дроту (плоский) ОСТ 37.003.041-78 | 540147 | 1 | 1 | |||||
| Нерухома ліва напрямна планки | 3205-70-3748017 | 1 | 1 | |||||
| Нерухома права напрямна сальники | 3205-70-3748016 | 1 | 1 | |||||
| Відкидна напрямна планка, ліва | 3205-3748031 | 1 | 1 | |||||
| Відкидна права напрямна для салазок | 3205-3748030 | 1 | 1 | |||||
| Палець 35х37.001.163-75 ОСТ __NT__3__8 | 260038-П29 | 4 | 4 | |||||
| Посилювальна планка для відкидних напрямних | 3205-3748036 | 1 | 1 | |||||
| Запобіжник __NT__0__ | ПР117 | 1 | 1 | |||||
| Стійка для акумуляторних батарей | 3205-70-3748041 | 1 | 1 | |||||
| 1 | Блок акумуляторної батареї в зборі | 3205-70-3748010 | 1 | 1 | 1 | |||
| 1 | Блок акумуляторної батареї в зборі | 4234-3748010 | 1 | |||||
| 4 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__20 | 201420-П29 | 4 | |||||
| 5 | Гвинт 12х37.001.188-81 ОСТ __NT__3__4 | 240818-П29 | 5 | |||||
| 6 | Диск 37.001.144-96 OST __NT__2__6 | 252004-П29 | 6 | |||||
| 7 | Диск .T | 252134-П29 | 7 | |||||
| 8 | Гайка M | 250508-П29 | 8 | |||||
| 9 | Хомут | 672-3408187-01 | 9 | |||||
| 10 | Кришка вимикачів акумуляторної батареї | 4234-3703094 | 10 | |||||
| 11 | Блок запобіжників БПР- 4 | Ф5.3722.001 | 11 | |||||
| 12 | Хомут | 4234-3724210 | 12 | |||||
| 13 | Акумуляторна батарея | 6СТ-132 | 2 | 2 | 13 | |||
| 14 | Гвинт М186х__NT__2__ | 220106-П29 | 14 | |||||
| 15 | Вимикач акумулятора | ВК318Б | 15 | |||||
| 16 | Болт M8-6gх30 | 290659-П16 | 4 | 4 | 16 | |||
| 17 | Вимикач акумуляторної батареї __NT__0__ | 1302.3737 | 17 | |||||
| 18 | Втулка | ПР-1365 | 18 | |||||
| 18 | Ущільнювальна втулка | 672-1101092 | 1 | 1 | 18 | |||
| 19 | Верхня розтяжка | 3205-3748064 | 2 | 2 | 19 | |||
| 20 | Кріпильний палець упору кришки люка | 3205-5413156-10 | 6 | 6 | 20 | |||
| 21 | Збірка кріплення акумуляторних батарей | 3205-70-3748040 | 1 | 1 | 21 | |||
| 22 | Верхня розтяжка | 3205-3748062 | 2 | 2 | 22 | |||
| 23 | Направляюча сальників | 3205-3748004 | 1 | 1 | 23 | |||
| 24 | Правий важіль | 3205-3748032 | 1 | 1 | 24 | |||
| 25 | Тяга | 3205-3748034 | 2 | 2 | 25 | |||
| 26 | Лівий важіль | 3205-3748033 | 1 | 1 | 26 | |||
| 27 | Ролик санчат | 3205-3748048 | 4 | 4 | 27 | |||
| 28 | Гайка кріплення акумуляторної батареї | 3205-3748075 | 2 | 2 | 28 | |||
| 29 | Кріплення для акумуляторних батарей | 3205-70-3748050 | 1 | 1 | 29 | |||
| 30 | Провід акумуляторної батареї | 3205-70-3724116 | 1 | 1 | 30 | |||
| 30 | Силовий провід від «—» акумулятора до вимикача «маси» | 4234-3724116 | 30 | |||||
| 31 | Силовий провід від «+» акумулятора до вимикача акумуляторів | 4234-3724044 | 31 | |||||
| 31 | Провід від акумуляторної батареї до вимикача | 3205-70-3724044 | 1 | 1 | 31 | |||
| 32 | Диск 8T | 252135-П29 | 2 | 2 | 32 | |||
| 33 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 2 | 2 | 33 | |||
| 34 | Провід між акумуляторними батареями | 3205-70-3724115 | 1 | 1 | 34 | |||
| 36 | Силовий провід від вимикача АКБ до стартера | 4234-3724055 | 36 | |||||
| 37 | Джгут проводів живлення та керування | 4234-3724065 | 37 |
