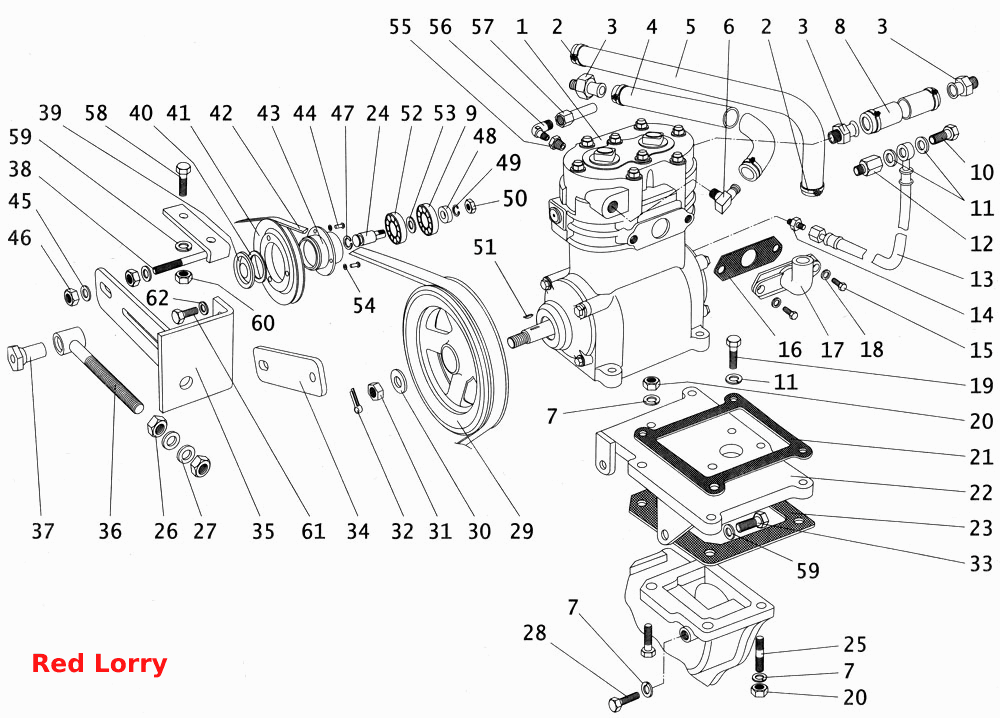

Встановлення пневмокомпресора на автобусі ПАЗ4234
100%
Назва деталі
Кронштейн із роликом у зборі
Заводський номер
4230-01-3509320
Кількість на модель
№
Назва деталі
Натяжний ролик
Заводський номер
53-1308080-12
Кількість на модель
№
Назва деталі
Компресор
Заводський номер
5335-3509012-10
Кількість на модель
№
1
Назва деталі
Хомут
Заводський номер
ХЧП 10.019
Кількість на модель
№
2
Назва деталі
Штуцер
Заводський номер
242-3509213
Кількість на модель
№
3
Назва деталі
Рукав
Заводський номер
18х29-400-1,3(13)
Кількість на модель
№
4
Назва деталі
Шланг подачі повітря до компресора
Заводський номер
4230-3509276
Кількість на модель
№
5
Назва деталі
Штуцер
Заводський номер
265-3509030
Кількість на модель
№
6
Назва деталі
Диск
Заводський номер
10.65Г.06
Кількість на модель
№
7
Назва деталі
Рукав
Заводський номер
18х29-600-1,3(13)
Кількість на модель
№
8
Назва деталі
Подшипник 20703А1 задний
Заводський номер
41-1307082-21
Кількість на модель
№
9
Назва деталі
Болтовий патрубок
Заводський номер
240-3509233
Кількість на модель
№
10
Назва деталі
Прокладка
Заводський номер
36-1104783
Кількість на модель
№
11
Назва деталі
Штуцер
Заводський номер
245-3509104
Кількість на модель
№
12
Назва деталі
Нафтопровід
Заводський номер
2403509150
Кількість на модель
№
13
Назва деталі
Штуцер
Заводський номер
240-3509232
Кількість на модель
№
14
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25
Заводський номер
201458-П29
Кількість на модель
№
15
Назва деталі
Прокладка
Заводський номер
5336-3509240
Кількість на модель
№
16
Назва деталі
Впускний патрубок компресора
Заводський номер
3205-3509275
Кількість на модель
№
17
Назва деталі
Пружинна шайба
Заводський номер
252155-П29
Кількість на модель
№
18
Назва деталі
гвинт
Заводський номер
М10-6gх35.88.35.019
Кількість на модель
№
19
Назва деталі
Гайка
Заводський номер
М10-6Н.019
Кількість на модель
№
20
Назва деталі
Прокладка
Заводський номер
245-3509103
Кількість на модель
№
21
Назва деталі
Плита
Заводський номер
245-3509110-А
Кількість на модель
№
22
Назва деталі
Прокладка
Заводський номер
240-3509037-А
Кількість на модель
№
23
Назва деталі
Вісь натяжного ролика
Заводський номер
12-1308087-Б
Кількість на модель
№
24
Назва деталі
Шпилька
Заводський номер
245-3509105
Кількість на модель
№
25
Назва деталі
Гайка М12-6Н
Заводський номер
250514-П29
Кількість на модель
№
26
Назва деталі
Диск
Заводський номер
252007-П29
Кількість на модель
№
27
Назва деталі
гвинт
Заводський номер
М10-6gх20.88.35.019
Кількість на модель
№
28
Назва деталі
Шків компресора
Заводський номер
500-3509130-12
Кількість на модель
№
29
Назва деталі
Шків
Заводський номер
245-3409102
Кількість на модель
№
29
Назва деталі
Шайба (або А16.01.08кп 05)
Заводський номер
5336-3509368
Кількість на модель
№
30
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
5336-3509367
Кількість на модель
№
31
Назва деталі
Шплінт
Заводський номер
4х25.016
Кількість на модель
№
32
Назва деталі
Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__20
Заводський номер
201495-П29
Кількість на модель
№
33
Назва деталі
Кронштейн ролика
Заводський номер
4230-01-3509321
Кількість на модель
№
34
Назва деталі
Кронштейн
Заводський номер
4230-01-3509314
Кількість на модель
№
35
Назва деталі
Регулювальний гвинт
Заводський номер
4230-01-3509010
Кількість на модель
№
36
Назва деталі
гвинт
Заводський номер
4230-01-3509011
Кількість на модель
№
37
Назва деталі
Кронштейн
Заводський номер
4230-01-3509310
Кількість на модель
№
38
Назва деталі
Кришка
Заводський номер
51-1308091-Б
Кількість на модель
№
39
Назва деталі
Стопорне кільце
Заводський номер
321-3728634
Кількість на модель
№
40
Назва деталі
Шків натяжного ролика
Заводський номер
53-1308081-Б
Кількість на модель
№
41
Назва деталі
Ремінь
Заводський номер
1-11х10-1250
Кількість на модель
№
42
Назва деталі
Пастка
Заводський номер
53-1308069-10
Кількість на модель
№
43
Назва деталі
Заклепка 5х14
Заводський номер
4 597 329 108
Кількість на модель
№
44
Назва деталі
Гайка М12-6Н
Заводський номер
2505014-П29
Кількість на модель
№
46
Назва деталі
Стопорне кільце підшипника
Заводський номер
12-1307029
Кількість на модель
№
47
Назва деталі
Спеціальна шайба
Заводський номер
672-1308088
Кількість на модель
№
48
Назва деталі
Диск
Заводський номер
251036-П29
Кількість на модель
№
49
Назва деталі
Гайка М10х1, 5
Заводський номер
250512-П29
Кількість на модель
№
50
Назва деталі
шпонка
Заводський номер
5х7,5
Кількість на модель
№
51
Назва деталі
Передній підшипник
Заводський номер
280203А
Кількість на модель
№
52
Назва деталі
Розпірна шайба підшипника
Заводський номер
41-1307074
Кількість на модель
№
53
Назва деталі
Диск
Заводський номер
4 598 111 204
Кількість на модель
№
54
Назва деталі
Штуцер
Заводський номер
4230-3509288
Кількість на модель
№
55
Назва деталі
Вкручуваний кутник
Заводський номер
3205-6505095
Кількість на модель
№
56
Назва деталі
Трубка від компресора до муфти в зборі
Заводський номер
3205-70-3552048
Кількість на модель
№
57
Назва деталі
Болт M10-6gх35
Заводський номер
201501-П29
Кількість на модель
№
58
Назва деталі
Диск 10T
Заводський номер
252136-П29
Кількість на модель
№
59
Назва деталі
Болт M8х30
Заводський номер
201460-П29
Кількість на модель
№
61
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
№
62
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кронштейн із роликом у зборі | 4230-01-3509320 | |||||||
| Натяжний ролик | 53-1308080-12 | |||||||
| 1 | Компресор | 5335-3509012-10 | 1 | |||||
| 2 | Хомут | ХЧП 10.019 | 2 | |||||
| 3 | Штуцер | 242-3509213 | 3 | |||||
| 4 | Рукав | 18х29-400-1,3(13) | 4 | |||||
| 5 | Шланг подачі повітря до компресора | 4230-3509276 | 5 | |||||
| 6 | Штуцер | 265-3509030 | 6 | |||||
| 7 | Диск | 10.65Г.06 | 7 | |||||
| 8 | Рукав | 18х29-600-1,3(13) | 8 | |||||
| 9 | Подшипник 20703А1 задний | 41-1307082-21 | 9 | |||||
| 10 | Болтовий патрубок | 240-3509233 | 10 | |||||
| 11 | Прокладка | 36-1104783 | 11 | |||||
| 12 | Штуцер | 245-3509104 | 12 | |||||
| 13 | Нафтопровід | 2403509150 | 13 | |||||
| 14 | Штуцер | 240-3509232 | 14 | |||||
| 15 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25 | 201458-П29 | 15 | |||||
| 16 | Прокладка | 5336-3509240 | 16 | |||||
| 17 | Впускний патрубок компресора | 3205-3509275 | 17 | |||||
| 18 | Пружинна шайба | 252155-П29 | 18 | |||||
| 19 | гвинт | М10-6gх35.88.35.019 | 19 | |||||
| 20 | Гайка | М10-6Н.019 | 20 | |||||
| 21 | Прокладка | 245-3509103 | 21 | |||||
| 22 | Плита | 245-3509110-А | 22 | |||||
| 23 | Прокладка | 240-3509037-А | 23 | |||||
| 24 | Вісь натяжного ролика | 12-1308087-Б | 24 | |||||
| 25 | Шпилька | 245-3509105 | 25 | |||||
| 26 | Гайка М12-6Н | 250514-П29 | 26 | |||||
| 27 | Диск | 252007-П29 | 27 | |||||
| 28 | гвинт | М10-6gх20.88.35.019 | 28 | |||||
| 29 | Шків компресора | 500-3509130-12 | 29 | |||||
| 29 | Шків | 245-3409102 | 29 | |||||
| 30 | Шайба (або А16.01.08кп 05) | 5336-3509368 | 30 | |||||
| 31 | Гайка М16х1,5-6Н | 5336-3509367 | 31 | |||||
| 32 | Шплінт | 4х25.016 | 32 | |||||
| 33 | Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__20 | 201495-П29 | 33 | |||||
| 34 | Кронштейн ролика | 4230-01-3509321 | 34 | |||||
| 35 | Кронштейн | 4230-01-3509314 | 35 | |||||
| 36 | Регулювальний гвинт | 4230-01-3509010 | 36 | |||||
| 37 | гвинт | 4230-01-3509011 | 37 | |||||
| 38 | Кронштейн | 4230-01-3509310 | 38 | |||||
| 39 | Кришка | 51-1308091-Б | 39 | |||||
| 40 | Стопорне кільце | 321-3728634 | 40 | |||||
| 41 | Шків натяжного ролика | 53-1308081-Б | 41 | |||||
| 42 | Ремінь | 1-11х10-1250 | 42 | |||||
| 43 | Пастка | 53-1308069-10 | 43 | |||||
| 44 | Заклепка 5х14 | 4 597 329 108 | 44 | |||||
| 46 | Гайка М12-6Н | 2505014-П29 | 46 | |||||
| 47 | Стопорне кільце підшипника | 12-1307029 | 47 | |||||
| 48 | Спеціальна шайба | 672-1308088 | 48 | |||||
| 49 | Диск | 251036-П29 | 49 | |||||
| 50 | Гайка М10х1, 5 | 250512-П29 | 50 | |||||
| 51 | шпонка | 5х7,5 | 51 | |||||
| 52 | Передній підшипник | 280203А | 52 | |||||
| 53 | Розпірна шайба підшипника | 41-1307074 | 53 | |||||
| 54 | Диск | 4 598 111 204 | 54 | |||||
| 55 | Штуцер | 4230-3509288 | 55 | |||||
| 56 | Вкручуваний кутник | 3205-6505095 | 56 | |||||
| 57 | Трубка від компресора до муфти в зборі | 3205-70-3552048 | 57 | |||||
| 58 | Болт M10-6gх35 | 201501-П29 | 58 | |||||
| 59 | Диск 10T | 252136-П29 | 59 | |||||
| 61 | Болт M8х30 | 201460-П29 | 61 | |||||
| 62 | Диск 8T | 252135-П29 | 62 |
