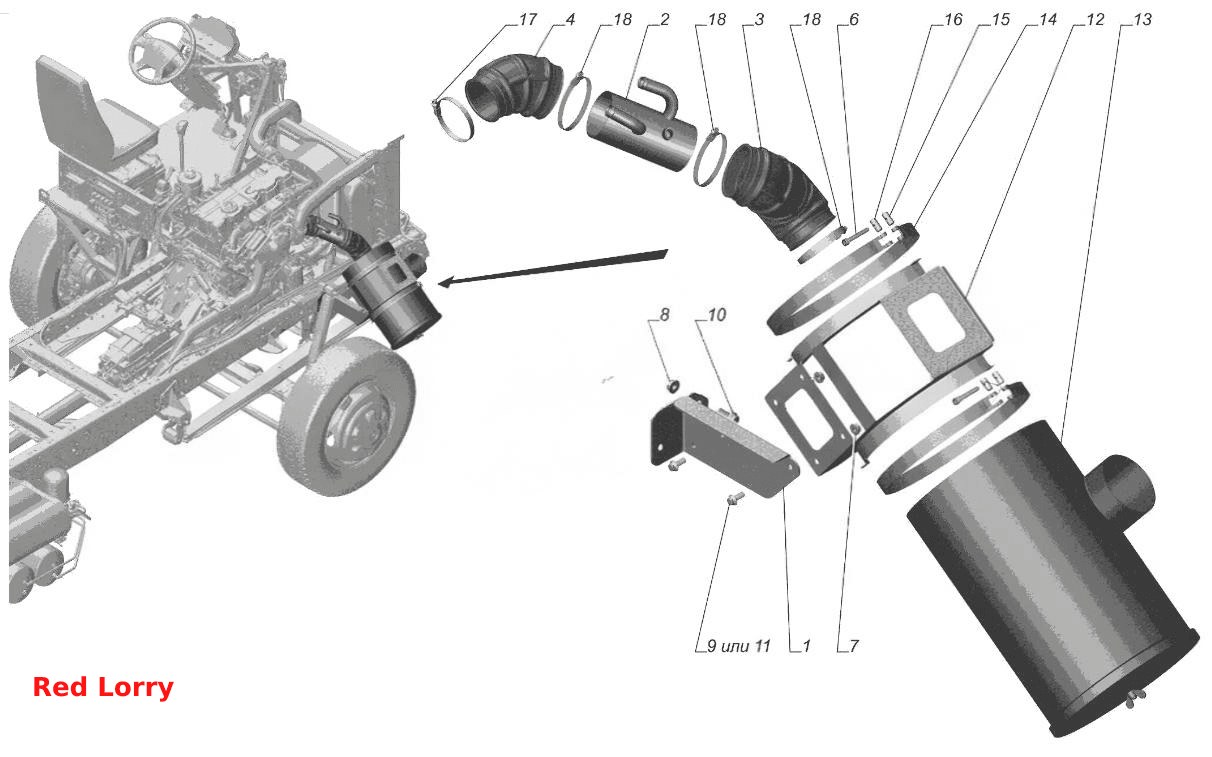

C40R13-1109001. Монтаж повітропроводів повітряного фільтра
100%
Назва деталі
Кронштейн
Заводський номер
C40R13-1109136
Кількість на модель
1
№
1
Назва деталі
Труба с патрубками
Заводський номер
C40R13-1109250-10
Кількість на модель
1
№
2
Назва деталі
Шланг
Заводський номер
C40R13-1109192
Кількість на модель
1
№
3
Назва деталі
Шланг
Заводський номер
C40R13-1109300
Кількість на модель
1
№
4
Назва деталі
Гвинт
Заводський номер
290020-71
Кількість на модель
2
№
6
Назва деталі
Гайка DIN 6923-М10-8-A3L
Заводський номер
292355-51
Кількість на модель
2
№
7
Назва деталі
Гайка
Заводський номер
292358-51
Кількість на модель
1
№
8
Назва деталі
Болт M10х25
Заводський номер
290S036-71
Кількість на модель
2
№
9
Назва деталі
Болт M12x30-8.8-A3L
Заводський номер
290S050-71
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
45 9377 1163
Кількість на модель
2
№
11
Назва деталі
Кронштейн для кріплення повітряного фільтра
Заводський номер
320405-04-1109130
Кількість на модель
1
№
12
Назва деталі
Повітряний фільтр
Заводський номер
260АТ-1109015-01
Кількість на модель
1
№
13
Назва деталі
Хомут
Заводський номер
3203-01-1109280-10
Кількість на модель
2
№
14
Назва деталі
Палець
Заводський номер
4230-3511025
Кількість на модель
2
№
15
Назва деталі
Палець
Заводський номер
4230-3511026
Кількість на модель
2
№
16
Назва деталі
Хомут
Заводський номер
45 3114 9918
Кількість на модель
1
№
17
Назва деталі
Хомут
Заводський номер
45 3114 9919
Кількість на модель
3
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | C40R13-1109136 | 1 | 1 | 1 | |||
| 2 | Труба с патрубками | C40R13-1109250-10 | 1 | 1 | 2 | |||
| 3 | Шланг | C40R13-1109192 | 1 | 1 | 3 | |||
| 4 | Шланг | C40R13-1109300 | 1 | 1 | 4 | |||
| 6 | Гвинт | 290020-71 | 2 | 2 | 6 | |||
| 7 | Гайка DIN 6923-М10-8-A3L | 292355-51 | 2 | 2 | 7 | |||
| 8 | Гайка | 292358-51 | 1 | 1 | 8 | |||
| 9 | Болт M10х25 | 290S036-71 | 2 | 2 | 9 | |||
| 10 | Болт M12x30-8.8-A3L | 290S050-71 | 1 | 1 | 10 | |||
| 11 | гвинт | 45 9377 1163 | 2 | 2 | 11 | |||
| 12 | Кронштейн для кріплення повітряного фільтра | 320405-04-1109130 | 1 | 1 | 12 | |||
| 13 | Повітряний фільтр | 260АТ-1109015-01 | 1 | 1 | 13 | |||
| 14 | Хомут | 3203-01-1109280-10 | 2 | 2 | 14 | |||
| 15 | Палець | 4230-3511025 | 2 | 2 | 15 | |||
| 16 | Палець | 4230-3511026 | 2 | 2 | 16 | |||
| 17 | Хомут | 45 3114 9918 | 1 | 1 | 17 | |||
| 18 | Хомут | 45 3114 9919 | 3 | 3 | 18 |
