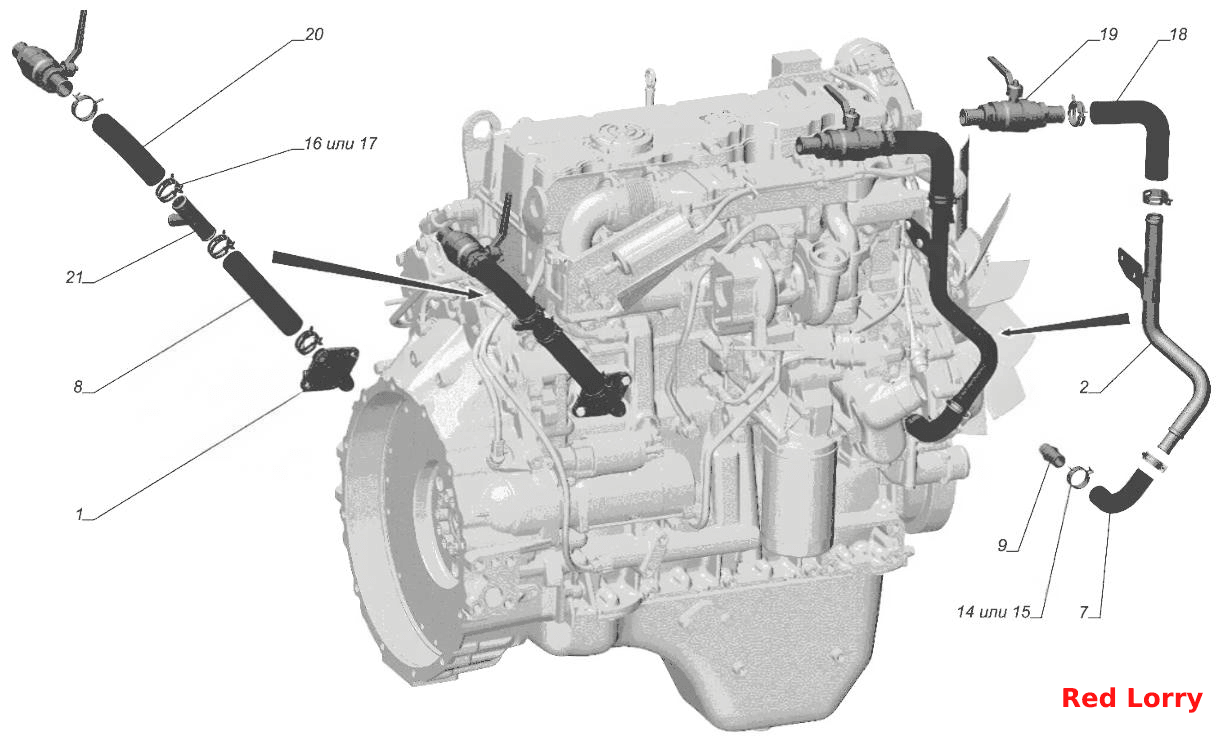

C40R13-8120004-10. Монтаж трубопроводів опалення
100%
Назва деталі
Підвідна трубка
Заводський номер
C40R13-8120010-10
Кількість на модель
1
№
1
Назва деталі
Відвідна трубка
Заводський номер
C40R13-8120012
Кількість на модель
1
№
2
Назва деталі
Відвідний шланг
Заводський номер
33104-8120030
Кількість на модель
1
№
7
Назва деталі
Шланг
Заводський номер
C40R13-8120032
Кількість на модель
1
№
8
Назва деталі
Штуцер
Заводський номер
33104-8120274
Кількість на модель
1
№
9
Назва деталі
Пружинний хомут 29х12
Заводський номер
01128044029
Кількість на модель
2
№
14
Назва деталі
Пружинний хомут 29х12
Заводський номер
2901200000
Кількість на модель
2
№
15
Назва деталі
Хомут
Заводський номер
35012000005
Кількість на модель
6
№
16
Назва деталі
Хомут
Заводський номер
01128044035
Кількість на модель
6
№
17
Назва деталі
Кутовий шланг
Заводський номер
4202-8101387
Кількість на модель
1
№
18
Назва деталі
Кульовий кран
Заводський номер
3203-8106026
Кількість на модель
2
№
19
Назва деталі
Шланг
Заводський номер
C40R13-8120034
Кількість на модель
1
№
20
Назва деталі
Трійник
Заводський номер
3203-8106042
Кількість на модель
1
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Підвідна трубка | C40R13-8120010-10 | 1 | 1 | 1 | |||
| 2 | Відвідна трубка | C40R13-8120012 | 1 | 1 | 2 | |||
| 7 | Відвідний шланг | 33104-8120030 | 1 | 1 | 7 | |||
| 8 | Шланг | C40R13-8120032 | 1 | 1 | 8 | |||
| 9 | Штуцер | 33104-8120274 | 1 | 1 | 9 | |||
| 14 | Пружинний хомут 29х12 | 01128044029 | 2 | 2 | 14 | |||
| 15 | Пружинний хомут 29х12 | 2901200000 | 2 | 2 | 15 | |||
| 16 | Хомут | 35012000005 | 6 | 6 | 16 | |||
| 17 | Хомут | 01128044035 | 6 | 6 | 17 | |||
| 18 | Кутовий шланг | 4202-8101387 | 1 | 1 | 18 | |||
| 19 | Кульовий кран | 3203-8106026 | 2 | 2 | 19 | |||
| 20 | Шланг | C40R13-8120034 | 1 | 1 | 20 | |||
| 21 | Трійник | 3203-8106042 | 1 | 1 | 21 |
