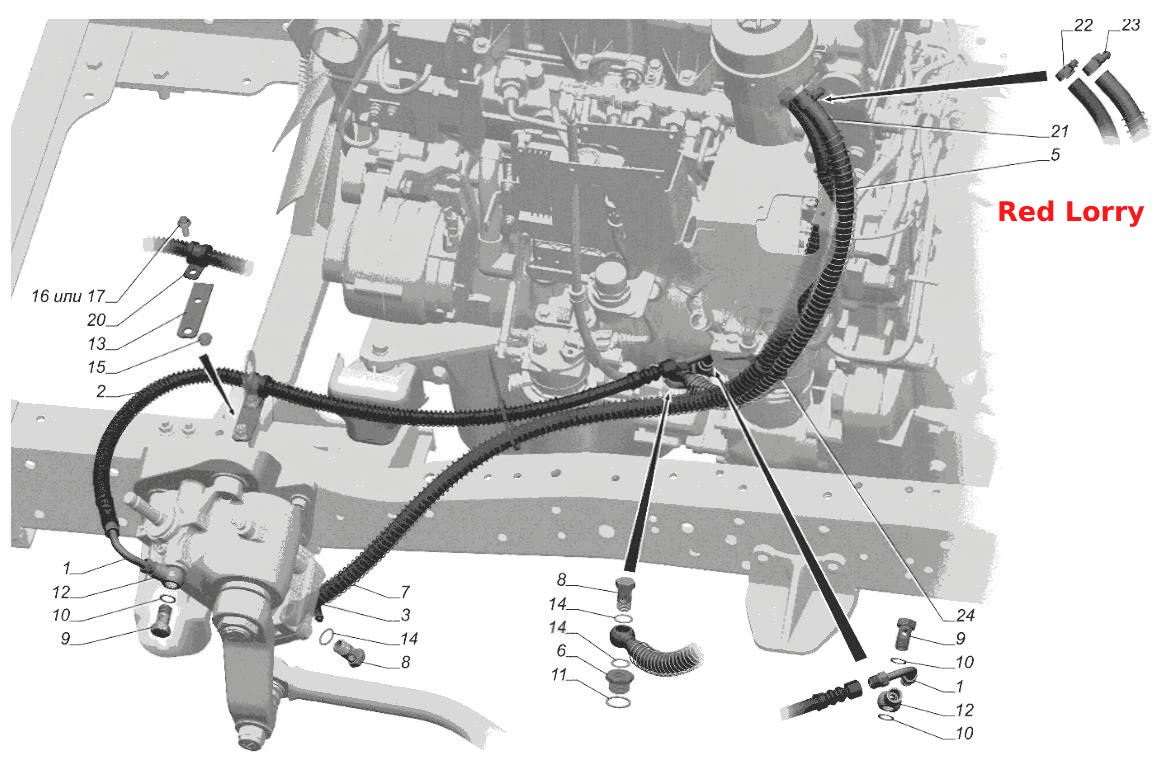

C40R13-3408001-01. Монтаж трубопроводів та шлангів гідропідсилювача керма
100%
Назва деталі
Трубка нагнітального шланга
Заводський номер
33081-3408148
Кількість на модель
2
№
1
Назва деталі
Нагнітальний шланг
Заводський номер
33081-3408151-10
Кількість на модель
1
№
2
Назва деталі
Зливний шланг із заглушками
Заводський номер
C40R13-3408178
Кількість на модель
1
№
3
Назва деталі
Захисна оболонка шлангів радіатора обігрівача
Заводський номер
33104-1013578
Кількість на модель
1
№
5
Назва деталі
Перехідний патрубок насоса ГУР
Заводський номер
33106-3408017
Кількість на модель
1
№
6
Назва деталі
Захисна оболонка
Заводський номер
C40R13-3408089
Кількість на модель
1
№
7
Назва деталі
Болт з'єднувальної муфти
Заводський номер
330243-3408100
Кількість на модель
2
№
8
Назва деталі
гвинт
Заводський номер
C41R11-3408100
Кількість на модель
2
№
9
Назва деталі
Кільце ущільнювальне
Заводський номер
3105-3408102
Кількість на модель
4
№
10
Назва деталі
Ущільнювальне кільце
Заводський номер
33106-3408102
Кількість на модель
1
№
11
Назва деталі
Муфта нагнітального шланга
Заводський номер
33082-3408160
Кількість на модель
2
№
12
Назва деталі
Кронштейн
Заводський номер
3310-3506049
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
4301-3509055
Кількість на модель
4
№
14
Назва деталі
Гайка М8
Заводський номер
45 9953 1819
Кількість на модель
1
№
15
Назва деталі
Болт DIN EN 1662-M8x20-8.8-A3L
Заводський номер
290S023-71
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
45 9377 1119
Кількість на модель
1
№
17
Назва деталі
Скоба для кріплення трубки
Заводський номер
09810320016
Кількість на модель
1
№
20
Назва деталі
Всмоктувальний шланг гідропідсилювача керма
Заводський номер
C41R11.3408198
Кількість на модель
1
№
21
Назва деталі
Хомут
Заводський номер
45 3114 9904
Кількість на модель
1
№
22
Назва деталі
Хомут
Заводський номер
45 3114 9906
Кількість на модель
1
№
23
Назва деталі
Пояс
Заводський номер
45 3114 9922
Кількість на модель
2
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка нагнітального шланга | 33081-3408148 | 2 | 2 | 1 | |||
| 2 | Нагнітальний шланг | 33081-3408151-10 | 1 | 1 | 2 | |||
| 3 | Зливний шланг із заглушками | C40R13-3408178 | 1 | 1 | 3 | |||
| 5 | Захисна оболонка шлангів радіатора обігрівача | 33104-1013578 | 1 | 1 | 5 | |||
| 6 | Перехідний патрубок насоса ГУР | 33106-3408017 | 1 | 1 | 6 | |||
| 7 | Захисна оболонка | C40R13-3408089 | 1 | 1 | 7 | |||
| 8 | Болт з'єднувальної муфти | 330243-3408100 | 2 | 2 | 8 | |||
| 9 | гвинт | C41R11-3408100 | 2 | 2 | 9 | |||
| 10 | Кільце ущільнювальне | 3105-3408102 | 4 | 4 | 10 | |||
| 11 | Ущільнювальне кільце | 33106-3408102 | 1 | 1 | 11 | |||
| 12 | Муфта нагнітального шланга | 33082-3408160 | 2 | 2 | 12 | |||
| 13 | Кронштейн | 3310-3506049 | 1 | 1 | 13 | |||
| 14 | Прокладка | 4301-3509055 | 4 | 4 | 14 | |||
| 15 | Гайка М8 | 45 9953 1819 | 1 | 1 | 15 | |||
| 16 | Болт DIN EN 1662-M8x20-8.8-A3L | 290S023-71 | 1 | 1 | 16 | |||
| 17 | гвинт | 45 9377 1119 | 1 | 1 | 17 | |||
| 20 | Скоба для кріплення трубки | 09810320016 | 1 | 1 | 20 | |||
| 21 | Всмоктувальний шланг гідропідсилювача керма | C41R11.3408198 | 1 | 1 | 21 | |||
| 22 | Хомут | 45 3114 9904 | 1 | 1 | 22 | |||
| 23 | Хомут | 45 3114 9906 | 1 | 1 | 23 | |||
| 24 | Пояс | 45 3114 9922 | 2 | 2 | 24 |
