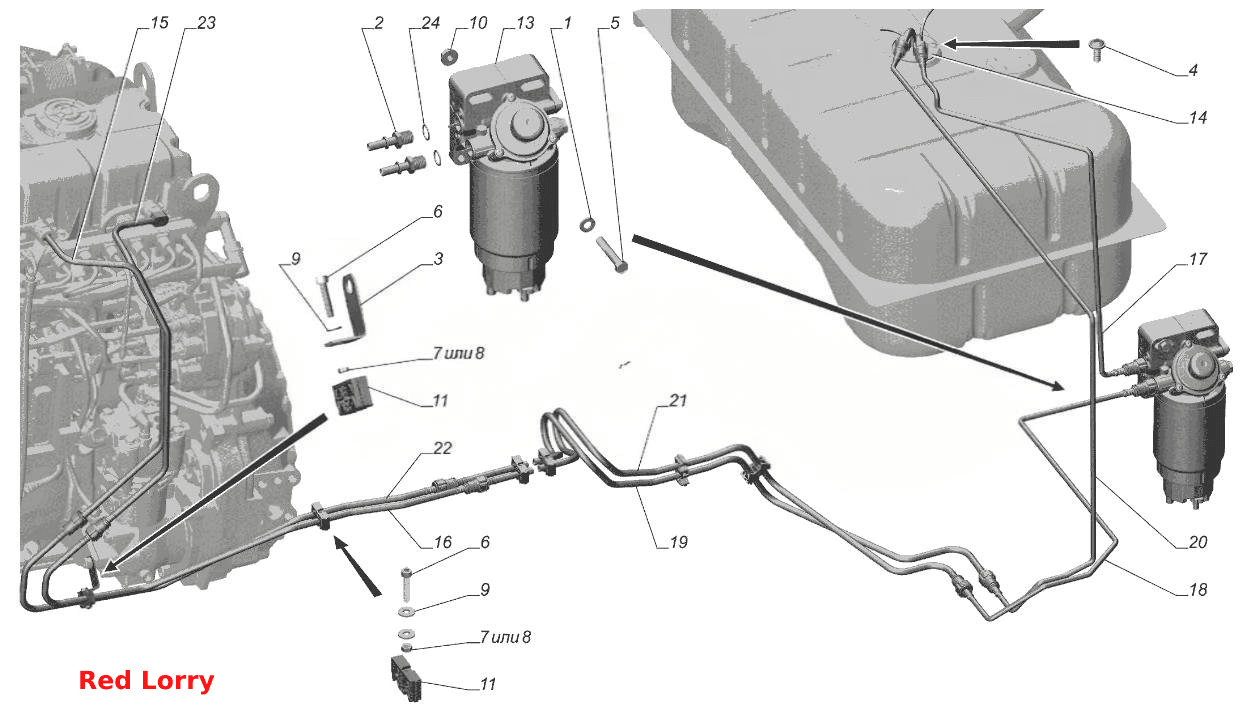

C40R13-1104001. Монтаж паливопроводів
100%
Назва деталі
Диск 37.001.144-96 OST __NT__2__10
Заводський номер
252006-П29
Кількість на модель
1
№
1
Назва деталі
Штуцер
Заводський номер
33098-1104111
Кількість на модель
2
№
2
Назва деталі
Кронштейн
Заводський номер
C41R13-1104169
Кількість на модель
1
№
3
Назва деталі
Гвинт із фасонною головкою, виступом та шестигранним шліцом
Заводський номер
3309-1139180
Кількість на модель
5
№
4
Назва деталі
гвинт
Заводський номер
201510-П29
Кількість на модель
1
№
5
Назва деталі
Гвинт
Заводський номер
290006-71
Кількість на модель
6
№
6
Назва деталі
Гайка М5-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250464-П29
Кількість на модель
6
№
7
Назва деталі
Гайка
Заводський номер
292103-31
Кількість на модель
6
№
8
Назва деталі
Диск
Заводський номер
45 9811 1254
Кількість на модель
12
№
9
Назва деталі
Гайка
Заводський номер
45 9955 1821
Кількість на модель
1
№
10
Назва деталі
Скоба
Заводський номер
056080.001
Кількість на модель
6
№
11
Назва деталі
Фільтр попереднього очищення палива
Заводський номер
6660462278
Кількість на модель
1
№
13
Назва деталі
Фланець для відбору та зливу палива з фільтром під швидкознімні з'єднання
Заводський номер
C40R13.1104012
Кількість на модель
1
№
14
Назва деталі
Трубка подачі палива
Заводський номер
C40R13.1104070
Кількість на модель
1
№
15
Назва деталі
Трубка подачі палива
Заводський номер
C40R13.1104075
Кількість на модель
1
№
16
Назва деталі
Трубка подачі палива від бака
Заводський номер
C40R13.1104080
Кількість на модель
1
№
17
Назва деталі
Трубка подачі палива від фільтра
Заводський номер
C40R13.1104085
Кількість на модель
1
№
18
Назва деталі
Зливна трубка для палива
Заводський номер
C40R13.1104095
Кількість на модель
1
№
19
Назва деталі
Зливна трубка для палива
Заводський номер
C40R13.1104100
Кількість на модель
1
№
20
Назва деталі
Трубка подачі палива
Заводський номер
C40R13.1104133
Кількість на модель
1
№
21
Назва деталі
Зливна трубка для палива
Заводський номер
C40R13.1104152
Кількість на модель
1
№
22
Назва деталі
Трубка для зливу палива з двигуна
Заводський номер
C40R13.1104188
Кількість на модель
1
№
23
Назва деталі
Ущільнювальна шайба
Заводський номер
3309.1104288
Кількість на модель
2
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Диск 37.001.144-96 OST __NT__2__10 | 252006-П29 | 1 | 1 | 1 | |||
| 2 | Штуцер | 33098-1104111 | 2 | 2 | 2 | |||
| 3 | Кронштейн | C41R13-1104169 | 1 | 1 | 3 | |||
| 4 | Гвинт із фасонною головкою, виступом та шестигранним шліцом | 3309-1139180 | 5 | 5 | 4 | |||
| 5 | гвинт | 201510-П29 | 1 | 1 | 5 | |||
| 6 | Гвинт | 290006-71 | 6 | 6 | 6 | |||
| 7 | Гайка М5-6Н ОСТ __NT__2__37.001.124-93 | 250464-П29 | 6 | 6 | 7 | |||
| 8 | Гайка | 292103-31 | 6 | 6 | 8 | |||
| 9 | Диск | 45 9811 1254 | 12 | 12 | 9 | |||
| 10 | Гайка | 45 9955 1821 | 1 | 1 | 10 | |||
| 11 | Скоба | 056080.001 | 6 | 6 | 11 | |||
| 13 | Фільтр попереднього очищення палива | 6660462278 | 1 | 1 | 13 | |||
| 14 | Фланець для відбору та зливу палива з фільтром під швидкознімні з'єднання | C40R13.1104012 | 1 | 1 | 14 | |||
| 15 | Трубка подачі палива | C40R13.1104070 | 1 | 1 | 15 | |||
| 16 | Трубка подачі палива | C40R13.1104075 | 1 | 1 | 16 | |||
| 17 | Трубка подачі палива від бака | C40R13.1104080 | 1 | 1 | 17 | |||
| 18 | Трубка подачі палива від фільтра | C40R13.1104085 | 1 | 1 | 18 | |||
| 19 | Зливна трубка для палива | C40R13.1104095 | 1 | 1 | 19 | |||
| 20 | Зливна трубка для палива | C40R13.1104100 | 1 | 1 | 20 | |||
| 21 | Трубка подачі палива | C40R13.1104133 | 1 | 1 | 21 | |||
| 22 | Зливна трубка для палива | C40R13.1104152 | 1 | 1 | 22 | |||
| 23 | Трубка для зливу палива з двигуна | C40R13.1104188 | 1 | 1 | 23 | |||
| 24 | Ущільнювальна шайба | 3309.1104288 | 2 | 2 | 24 |
