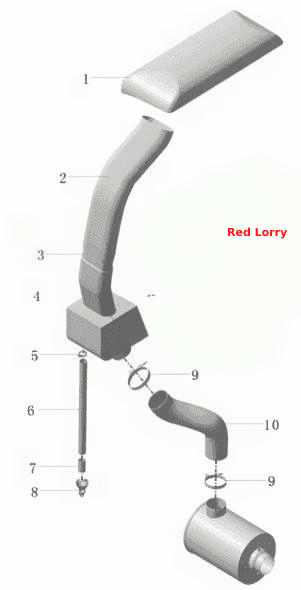

Монтаж впускної системи лівого боку в зборі (діаметр 150) H209-1161-02
100%
Назва деталі
Впускний бокс вершини в зборі
Заводський номер
1161-00163
Кількість на модель
1
№
1
Назва деталі
Верхня впускна трубка
Заводський номер
1161-00008
Кількість на модель
1
№
2
Назва деталі
Газовий привід
Заводський номер
1109-01956
Кількість на модель
1
№
3
Назва деталі
Нижній впускний бокс, 110
Заводський номер
1161-00209
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
8101-00169
Кількість на модель
3
№
5
Назва деталі
Гвинтовий посилений шланг зі сталевого дроту
Заводський номер
9108-00130
Кількість на модель
1
№
6
Назва деталі
Перехідна сталева трубка
Заводський номер
1109-01418
Кількість на модель
1
№
7
Назва деталі
Клапан для відсмоктування пилу
Заводський номер
1109-00198
Кількість на модель
1
№
8
Назва деталі
Т-подібний охоплюючий хомут
Заводський номер
1109-01375
Кількість на модель
4
№
9
Назва деталі
Гумовий сильфон
Заводський номер
1109-00792
Кількість на модель
1
№
10
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Впускний бокс вершини в зборі | 1161-00163 | 1 | 1 | 1 | |||
| 2 | Верхня впускна трубка | 1161-00008 | 1 | 1 | 2 | |||
| 3 | Газовий привід | 1109-01956 | 1 | 1 | 3 | |||
| 4 | Нижній впускний бокс, 110 | 1161-00209 | 1 | 1 | 4 | |||
| 5 | Хомут | 8101-00169 | 3 | 3 | 5 | |||
| 6 | Гвинтовий посилений шланг зі сталевого дроту | 9108-00130 | 1 | 1 | 6 | |||
| 7 | Перехідна сталева трубка | 1109-01418 | 1 | 1 | 7 | |||
| 8 | Клапан для відсмоктування пилу | 1109-00198 | 1 | 1 | 8 | |||
| 9 | Т-подібний охоплюючий хомут | 1109-01375 | 4 | 4 | 9 | |||
| 10 | Гумовий сильфон | 1109-00792 | 1 | 1 | 10 |
