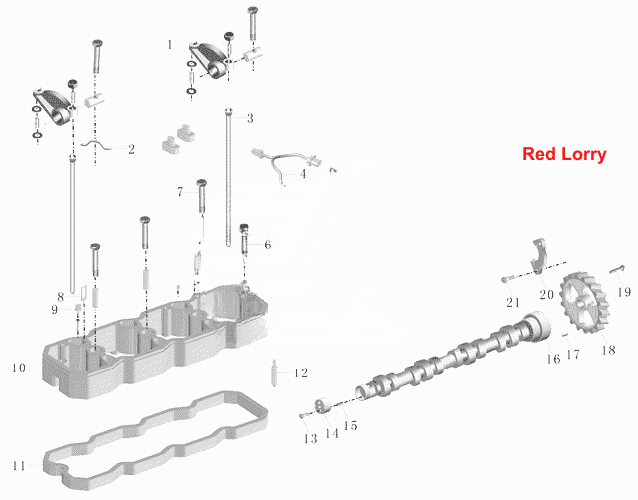

Група коромисел клапана 1000-02489
100%
Назва деталі
Коромисло в зборі
Заводський номер
1007-00798
Кількість на модель
4
№
1
Назва деталі
Міст пневматичного клапана
Заводський номер
1007-00851
Кількість на модель
8
№
2
Назва деталі
Заштовхувач
Заводський номер
1007-00797
Кількість на модель
8
№
3
Назва деталі
Джгут, isde230
Заводський номер
4001-00604
Кількість на модель
2
№
4
Назва деталі
Шестигранний болт із фланцем
Заводський номер
C3913638
Кількість на модель
2
№
5
Назва деталі
Шестигранний фланцевий болт
Заводський номер
C3900633
Кількість на модель
2
№
6
Назва деталі
Шестигранний фланцевий болт
Заводський номер
C3903096
Кількість на модель
3
№
7
Назва деталі
Затискач для кріплення дроту
Заводський номер
C4890404
Кількість на модель
2
№
8
Назва деталі
Затискач джгута
Заводський номер
C3287727
Кількість на модель
4
№
9
Назва деталі
Камера поворотного рычага
Заводський номер
C4938659
Кількість на модель
1
№
10
Назва деталі
Кожух коромисла
Заводський номер
C4899230
Кількість на модель
1
№
11
Назва деталі
Подвійна шпилька
Заводський номер
C4896991
Кількість на модель
4
№
12
Назва деталі
Внутрішній шестигранний болт із колонною головкою
Заводський номер
C4895877
Кількість на модель
2
№
13
Назва деталі
Показник оборотів
Заводський номер
3611-00088
Кількість на модель
1
№
14
Назва деталі
Шпонка кільця
Заводський номер
1007-00850
Кількість на модель
1
№
15
Назва деталі
Кулачковий вал
Заводський номер
1006-00251
Кількість на модель
1
№
16
Назва деталі
Установчий штифт
Заводський номер
1022-00004
Кількість на модель
1
№
17
Назва деталі
Шестерня розподільного вала
Заводський номер
1006-00131
Кількість на модель
1
№
18
Назва деталі
Шестигранний болт із фланцем
Заводський номер
1002-00212
Кількість на модель
6
№
19
Назва деталі
Опорна прокладка розподільного вала
Заводський номер
1006-00124
Кількість на модель
1
№
20
Назва деталі
Шестигранний болт із фланцем
Заводський номер
C3925883
Кількість на модель
2
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коромисло в зборі | 1007-00798 | 4 | 4 | 1 | |||
| 2 | Міст пневматичного клапана | 1007-00851 | 8 | 8 | 2 | |||
| 3 | Заштовхувач | 1007-00797 | 8 | 8 | 3 | |||
| 4 | Джгут, isde230 | 4001-00604 | 2 | 2 | 4 | |||
| 5 | Шестигранний болт із фланцем | C3913638 | 2 | 2 | 5 | |||
| 6 | Шестигранний фланцевий болт | C3900633 | 2 | 2 | 6 | |||
| 7 | Шестигранний фланцевий болт | C3903096 | 3 | 3 | 7 | |||
| 8 | Затискач для кріплення дроту | C4890404 | 2 | 2 | 8 | |||
| 9 | Затискач джгута | C3287727 | 4 | 4 | 9 | |||
| 10 | Камера поворотного рычага | C4938659 | 1 | 1 | 10 | |||
| 11 | Кожух коромисла | C4899230 | 1 | 1 | 11 | |||
| 12 | Подвійна шпилька | C4896991 | 4 | 4 | 12 | |||
| 13 | Внутрішній шестигранний болт із колонною головкою | C4895877 | 2 | 2 | 13 | |||
| 14 | Показник оборотів | 3611-00088 | 1 | 1 | 14 | |||
| 15 | Шпонка кільця | 1007-00850 | 1 | 1 | 15 | |||
| 16 | Кулачковий вал | 1006-00251 | 1 | 1 | 16 | |||
| 17 | Установчий штифт | 1022-00004 | 1 | 1 | 17 | |||
| 18 | Шестерня розподільного вала | 1006-00131 | 1 | 1 | 18 | |||
| 19 | Шестигранний болт із фланцем | 1002-00212 | 6 | 6 | 19 | |||
| 20 | Опорна прокладка розподільного вала | 1006-00124 | 1 | 1 | 20 | |||
| 21 | Шестигранний болт із фланцем | C3925883 | 2 | 2 | 21 |
