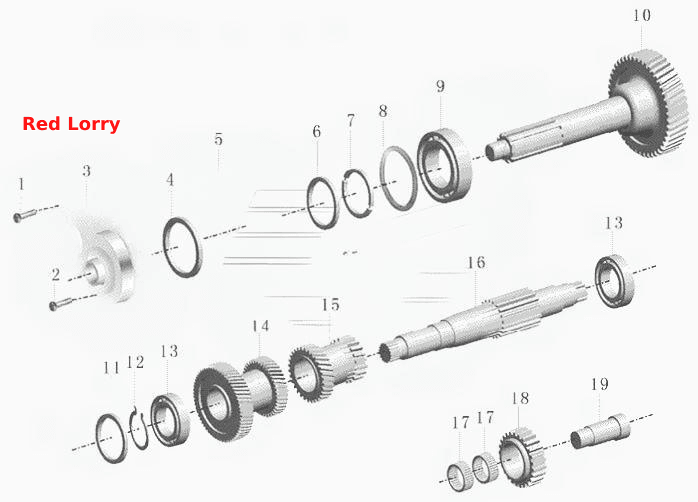

Передня торцева кришка, перший вал, проміжний вал, вал заднього ходу у зборі 1701-03813
100%
Назва деталі
Болт M10x20 T49 Н.М.
Заводський номер
1762-00494
Кількість на модель
15
№
1
Назва деталі
Болт M10x25 T49 Н.М.
Заводський номер
1762-00495
Кількість на модель
1
№
2
Назва деталі
Передня кришка однієї осі QJ805 1280 003 059 s
Заводський номер
1701-00131
Кількість на модель
1
№
3
Назва деталі
Ущільнювач вхідного вала QJ805 1280 003 059 S
Заводський номер
1701-00130
Кількість на модель
1
№
4
Назва деталі
Сухар передньої кінцевої кришки QJ805
Заводський номер
1762-00077
Кількість на модель
1
№
5
Назва деталі
Стопорне кільце — первинний вал QJ1205
Заводський номер
1762-00220
Кількість на модель
1
№
6
Назва деталі
Напівкругле обмежувальне кільце
Заводський номер
1762-00226
Кількість на модель
1
№
7
Назва деталі
Регульована прокладка
Заводський номер
1762-00227
Кількість на модель
1
№
8
Назва деталі
Підшипник первинного вала QJ805 1280 003 069 S
Заводський номер
1701-00528
Кількість на модель
1
№
9
Назва деталі
первинний вал
Заводський номер
1762-00447
Кількість на модель
1
№
10
Назва деталі
Регульована підкладка
Заводський номер
1762-00804
Кількість на модель
1
№
11
Назва деталі
Гнучкий борт кільця вала QJ
Заводський номер
1763-00894
Кількість на модель
1
№
12
Назва деталі
Підшипник проміжного вала, передній 1268 903 196(s)
Заводський номер
1701-00484
Кількість на модель
2
№
13
Назва деталі
D, шестерня 4-ї та 5-ї передач проміжного вала
Заводський номер
1701-01475
Кількість на модель
1
№
14
Назва деталі
Шестерня 2 та 3 проміжного вала
Заводський номер
1762-00221
Кількість на модель
1
№
15
Назва деталі
Проміжний вал 1280 303 004 QJ805(059)
Заводський номер
1701-00678
Кількість на модель
1
№
16
Назва деталі
Голчастий підшипник задньої передачі
Заводський номер
1701-00666
Кількість на модель
2
№
17
Назва деталі
Шестерня задньої передачі
Заводський номер
1702-00017
Кількість на модель
1
№
18
Назва деталі
Вал задньої передачі
Заводський номер
1702-00028
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M10x20 T49 Н.М. | 1762-00494 | 15 | 15 | 1 | |||
| 2 | Болт M10x25 T49 Н.М. | 1762-00495 | 1 | 1 | 2 | |||
| 3 | Передня кришка однієї осі QJ805 1280 003 059 s | 1701-00131 | 1 | 1 | 3 | |||
| 4 | Ущільнювач вхідного вала QJ805 1280 003 059 S | 1701-00130 | 1 | 1 | 4 | |||
| 5 | Сухар передньої кінцевої кришки QJ805 | 1762-00077 | 1 | 1 | 5 | |||
| 6 | Стопорне кільце — первинний вал QJ1205 | 1762-00220 | 1 | 1 | 6 | |||
| 7 | Напівкругле обмежувальне кільце | 1762-00226 | 1 | 1 | 7 | |||
| 8 | Регульована прокладка | 1762-00227 | 1 | 1 | 8 | |||
| 9 | Підшипник первинного вала QJ805 1280 003 069 S | 1701-00528 | 1 | 1 | 9 | |||
| 10 | первинний вал | 1762-00447 | 1 | 1 | 10 | |||
| 11 | Регульована підкладка | 1762-00804 | 1 | 1 | 11 | |||
| 12 | Гнучкий борт кільця вала QJ | 1763-00894 | 1 | 1 | 12 | |||
| 13 | Підшипник проміжного вала, передній 1268 903 196(s) | 1701-00484 | 2 | 2 | 13 | |||
| 14 | D, шестерня 4-ї та 5-ї передач проміжного вала | 1701-01475 | 1 | 1 | 14 | |||
| 15 | Шестерня 2 та 3 проміжного вала | 1762-00221 | 1 | 1 | 15 | |||
| 16 | Проміжний вал 1280 303 004 QJ805(059) | 1701-00678 | 1 | 1 | 16 | |||
| 17 | Голчастий підшипник задньої передачі | 1701-00666 | 2 | 2 | 17 | |||
| 18 | Шестерня задньої передачі | 1702-00017 | 1 | 1 | 18 | |||
| 19 | Вал задньої передачі | 1702-00028 | 1 | 1 | 19 |
