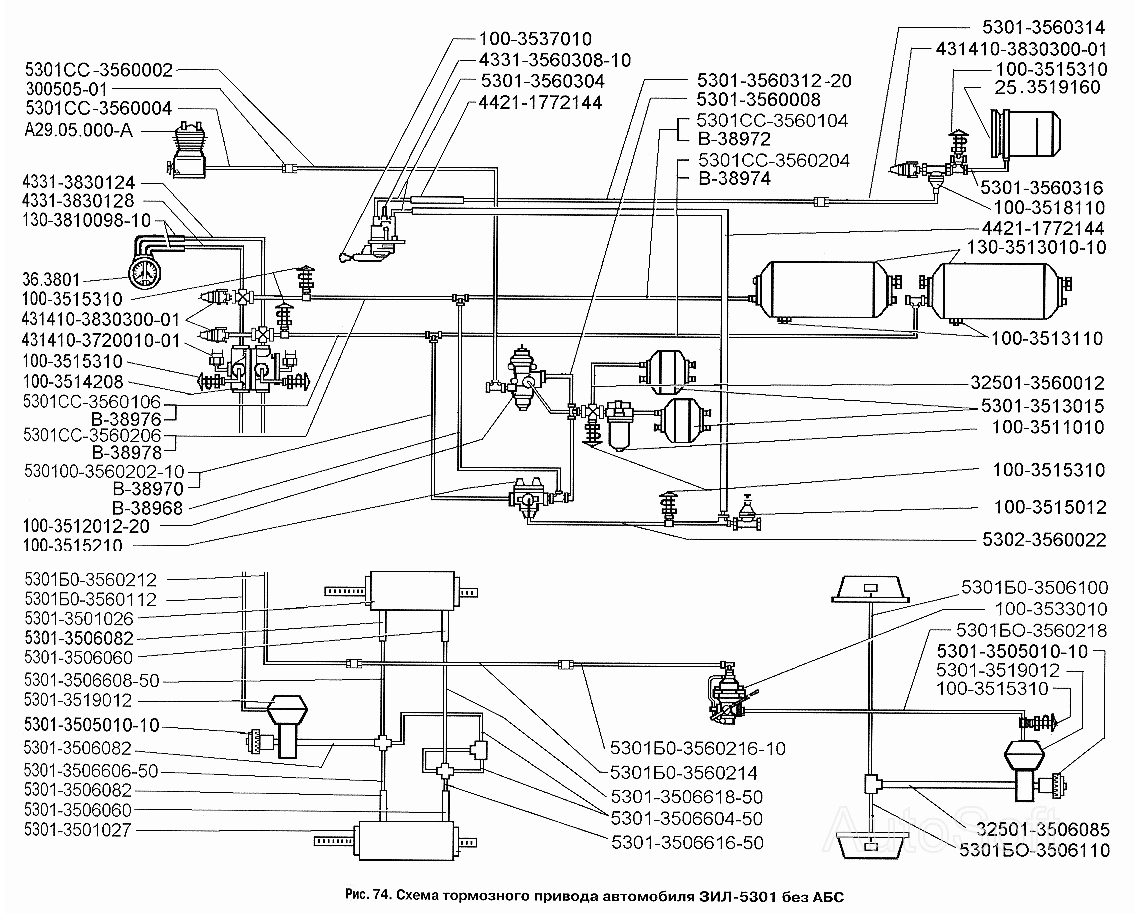

Схема гальмівного приводу автомобіля ЗІЛ-5301 без АБС, розділеного по мостах
100%
Назва деталі
Штуцер
Заводський номер
300505-01
Кількість на модель
№
Назва деталі
Трубка до повітряного манометра в зборі
Заводський номер
4331-3830128
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
В-38978
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
В-38976
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
В-38974
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
В-38972
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
В-38970
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301Б0-3560216-10
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
530100-3560202-10
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301-3560312-20
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301СС-3560206
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301СС-3560106
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301СС-3560204
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301СС-3560104
Кількість на модель
№
Назва деталі
Трубка від вологовіддільника до регулятора тиску в зборі
Заводський номер
5301-3560008
Кількість на модель
№
Назва деталі
Трубка від повітряного манометра в зборі
Заводський номер
4331-3830124
Кількість на модель
№
Назва деталі
Трубка від захисного клапана до переднього балона у зборі
Заводський номер
В-38968
Кількість на модель
№
Назва деталі
Нижній шланг переднього гальма в зборі
Заводський номер
5301-3506060
Кількість на модель
№
Назва деталі
Шланг переднього гальма в зборі
Заводський номер
5301-3506082
Кількість на модель
№
Назва деталі
Шланг заднього гальма в зборі
Заводський номер
32501-3506085
Кількість на модель
№
Назва деталі
Шланг у комплекті
Заводський номер
4421-1772144
Кількість на модель
№
Назва деталі
Шланг у комплекті
Заводський номер
130-3810098-10
Кількість на модель
№
Назва деталі
Головний циліндр гідрогальм у зборі
Заводський номер
5301-3505010-10
Кількість на модель
№
Циліндр гальмівний головний ЗІЛ 5301 з 2 бачками циліндр головний гідрогальм у зборі
Виробник
RedLorry
Ціна
2131.74 ₴
Наявність
В наявності
Заводський номер
5301-3505010
Назва деталі
Трубка від сигнального клапана до перехідника у зборі
Заводський номер
5301-3506604-50
Кількість на модель
№
Назва деталі
Трубка від перехідника до гальмівного шланга в зборі
Заводський номер
5301-3506616-50
Кількість на модель
№
Назва деталі
Трубка від перехідника до правого шланга у зборі
Заводський номер
5301-3506618-50
Кількість на модель
№
Назва деталі
Трубка від перехідника до правого гальмівного шланга в зборі
Заводський номер
5301-3506608-50
Кількість на модель
№
Назва деталі
Трубка від перехідника до лівого гальмівного шланга в зборі
Заводський номер
5301-3506606-50
Кількість на модель
№
Назва деталі
Шланг від компресора до регулятора тиску в зборі
Заводський номер
5301СС-3560002
Кількість на модель
№
Назва деталі
Перша трубка у зборі від компресора до повітряного балона
Заводський номер
5301СС-3560004
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301Б0-3560218
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301Б0-3560214
Кількість на модель
№
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
100-3537010
Кількість на модель
№
Назва деталі
Гальмівний кран у зборі
Заводський номер
100-3514208
Кількість на модель
№
Назва деталі
Клапан зливу конденсату
Заводський номер
100-3513110
Кількість на модель
№
Назва деталі
Пневмокомпресор
Заводський номер
А29.05.000-А
Кількість на модель
№
Назва деталі
Комбінація приладів
Заводський номер
36.3801
Кількість на модель
№
Назва деталі
Клапан контрольного виходу в зборі
Заводський номер
100-3515310
Кількість на модель
№
Назва деталі
Захисний клапан
Заводський номер
100-3515210
Кількість на модель
№
Назва деталі
Одинарний захисний клапан у зборі
Заводський номер
100-3515012
Кількість на модель
№
Назва деталі
Клапан швидкого відгальмовування
Заводський номер
100-3518110
Кількість на модель
№
Назва деталі
Датчик аварійного тиску повітря у зборі
Заводський номер
431410-3830300-01
Кількість на модель
№
Назва деталі
Повітряний балон у зборі
Заводський номер
5301-3513015
Кількість на модель
№
Назва деталі
Повітряний балон у зборі
Заводський номер
130-3513010-10
Кількість на модель
№
Назва деталі
Волого-масловідділювач
Заводський номер
100-3511010
Кількість на модель
№
Назва деталі
Пневмокамера в зборі
Заводський номер
5301-3519012
Кількість на модель
№
Назва деталі
Пружинний енергоакумулятор у зборі
Заводський номер
25.3519160
Кількість на модель
№
Назва деталі
Регулятор тиску в зборі
Заводський номер
100-3512012-20
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301Б0-3560212
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301Б0-3506110
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301Б0-3506100
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
530150-3560112
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301-3560316
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301-3560314
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
5301-3560304
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
4331-3560308-10
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
32501-3560022
Кількість на модель
№
Назва деталі
Трубка в зборі
Заводський номер
32501-3560012
Кількість на модель
№
Назва деталі
Ліва скоба переднього гальма в зборі
Заводський номер
5301-3501027
Кількість на модель
№
Назва деталі
Права скоба переднього гальма в зборі
Заводський номер
5301-3501026
Кількість на модель
№
Назва деталі
Регулятор гальмівної сили
Заводський номер
100-3533010
Кількість на модель
№
Назва деталі
Вимикач сигналів гальмування ММ125Д або 2802.3829
Заводський номер
431410-3720010-01
Кількість на модель
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Штуцер | 300505-01 | |||||||||||||||||||||||||
| Трубка до повітряного манометра в зборі | 4331-3830128 | |||||||||||||||||||||||||
| Трубка в зборі | В-38978 | |||||||||||||||||||||||||
| Трубка в зборі | В-38976 | |||||||||||||||||||||||||
| Трубка в зборі | В-38974 | |||||||||||||||||||||||||
| Трубка в зборі | В-38972 | |||||||||||||||||||||||||
| Трубка в зборі | В-38970 | |||||||||||||||||||||||||
| Трубка в зборі | 5301Б0-3560216-10 | |||||||||||||||||||||||||
| Трубка в зборі | 530100-3560202-10 | |||||||||||||||||||||||||
| Трубка в зборі | 5301-3560312-20 | |||||||||||||||||||||||||
| Трубка в зборі | 5301СС-3560206 | |||||||||||||||||||||||||
| Трубка в зборі | 5301СС-3560106 | |||||||||||||||||||||||||
| Трубка в зборі | 5301СС-3560204 | |||||||||||||||||||||||||
| Трубка в зборі | 5301СС-3560104 | |||||||||||||||||||||||||
| Трубка від вологовіддільника до регулятора тиску в зборі | 5301-3560008 | |||||||||||||||||||||||||
| Трубка від повітряного манометра в зборі | 4331-3830124 | |||||||||||||||||||||||||
| Трубка від захисного клапана до переднього балона у зборі | В-38968 | |||||||||||||||||||||||||
| Нижній шланг переднього гальма в зборі | 5301-3506060 | |||||||||||||||||||||||||
| Шланг переднього гальма в зборі | 5301-3506082 | |||||||||||||||||||||||||
| Шланг заднього гальма в зборі | 32501-3506085 | |||||||||||||||||||||||||
| Шланг у комплекті | 4421-1772144 | |||||||||||||||||||||||||
| Шланг у комплекті | 130-3810098-10 | |||||||||||||||||||||||||
| Головний циліндр гідрогальм у зборі | 5301-3505010-10 | |||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Трубка від сигнального клапана до перехідника у зборі | 5301-3506604-50 | |||||||||||||||||||||||||
| Трубка від перехідника до гальмівного шланга в зборі | 5301-3506616-50 | |||||||||||||||||||||||||
| Трубка від перехідника до правого шланга у зборі | 5301-3506618-50 | |||||||||||||||||||||||||
| Трубка від перехідника до правого гальмівного шланга в зборі | 5301-3506608-50 | |||||||||||||||||||||||||
| Трубка від перехідника до лівого гальмівного шланга в зборі | 5301-3506606-50 | |||||||||||||||||||||||||
| Шланг від компресора до регулятора тиску в зборі | 5301СС-3560002 | |||||||||||||||||||||||||
| Перша трубка у зборі від компресора до повітряного балона | 5301СС-3560004 | |||||||||||||||||||||||||
| Трубка в зборі | 5301Б0-3560218 | |||||||||||||||||||||||||
| Трубка в зборі | 5301Б0-3560214 | |||||||||||||||||||||||||
| Гальмівний кран зворотної дії з ручним керуванням | 100-3537010 | |||||||||||||||||||||||||
| Гальмівний кран у зборі | 100-3514208 | |||||||||||||||||||||||||
| Клапан зливу конденсату | 100-3513110 | |||||||||||||||||||||||||
| Пневмокомпресор | А29.05.000-А | |||||||||||||||||||||||||
| Комбінація приладів | 36.3801 | |||||||||||||||||||||||||
| Клапан контрольного виходу в зборі | 100-3515310 | |||||||||||||||||||||||||
| Захисний клапан | 100-3515210 | |||||||||||||||||||||||||
| Одинарний захисний клапан у зборі | 100-3515012 | |||||||||||||||||||||||||
| Клапан швидкого відгальмовування | 100-3518110 | |||||||||||||||||||||||||
| Датчик аварійного тиску повітря у зборі | 431410-3830300-01 | |||||||||||||||||||||||||
| Повітряний балон у зборі | 5301-3513015 | |||||||||||||||||||||||||
| Повітряний балон у зборі | 130-3513010-10 | |||||||||||||||||||||||||
| Волого-масловідділювач | 100-3511010 | |||||||||||||||||||||||||
| Пневмокамера в зборі | 5301-3519012 | |||||||||||||||||||||||||
| Пружинний енергоакумулятор у зборі | 25.3519160 | |||||||||||||||||||||||||
| Регулятор тиску в зборі | 100-3512012-20 | |||||||||||||||||||||||||
| Трубка в зборі | 5301Б0-3560212 | |||||||||||||||||||||||||
| Трубка в зборі | 5301Б0-3506110 | |||||||||||||||||||||||||
| Трубка в зборі | 5301Б0-3506100 | |||||||||||||||||||||||||
| Трубка в зборі | 530150-3560112 | |||||||||||||||||||||||||
| Трубка в зборі | 5301-3560316 | |||||||||||||||||||||||||
| Трубка в зборі | 5301-3560314 | |||||||||||||||||||||||||
| Трубка в зборі | 5301-3560304 | |||||||||||||||||||||||||
| Трубка в зборі | 4331-3560308-10 | |||||||||||||||||||||||||
| Трубка в зборі | 32501-3560022 | |||||||||||||||||||||||||
| Трубка в зборі | 32501-3560012 | |||||||||||||||||||||||||
| Ліва скоба переднього гальма в зборі | 5301-3501027 | |||||||||||||||||||||||||
| Права скоба переднього гальма в зборі | 5301-3501026 | |||||||||||||||||||||||||
| Регулятор гальмівної сили | 100-3533010 | |||||||||||||||||||||||||
| Вимикач сигналів гальмування ММ125Д або 2802.3829 | 431410-3720010-01 | |||||||||||||||||||||||||
