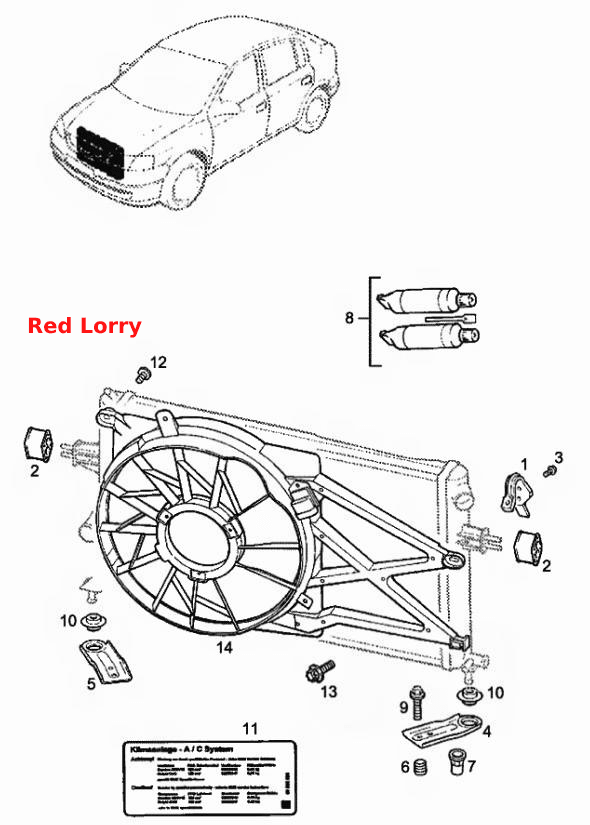

Монтажні деталі радіатора
100%
Назва деталі
Кронштейн
Заводський номер
13 10 601
Кількість на модель
2
№
1
Назва деталі
Верхній кріплення радіатора до передньої панелі
Заводський номер
13 10 967
Кількість на модель
2
№
2
Назва деталі
Гвинт, TORX, М6х12, кронштейн радіатора до передньої панелі
Заводський номер
20 05 018
Кількість на модель
2
№
3
Назва деталі
Кронштейн
Заводський номер
3 02 198
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
3 02 197
Кількість на модель
1
№
5
Назва деталі
Вкладиш з різьбленням М8х12, ремонтний
Заводський номер
3 02 892
Кількість на модель
№
6
Назва деталі
Заклепна гайка М8, кронштейн радіатора до траверси
Заводський номер
3 02 902
Кількість на модель
4
№
7
Назва деталі
Клей, 2 деталь, кріплення дзеркала до лобового скла
Заводський номер
15 04 814
Кількість на модель
№
8
Назва деталі
Гвинт, TORX, М8х20, кронштейн радіатора до траверси
Заводський номер
20 48 988
Кількість на модель
4
№
9
Назва деталі
Бампер, радіатор до траверси
Заводський номер
13 10 932
Кількість на модель
№
10
Назва деталі
Етикетка, кондиціонер
Заводський номер
68 40 910
Кількість на модель
1
№
11
Назва деталі
Гвинт зі сферичною плоскою головкою 4х18, обтічник радіатора до радіатора
Заводський номер
13 41 908
Кількість на модель
2
№
12
Назва деталі
Гвинт, TORX, М6х16, конденсатор до радіатора
Заводський номер
20 48 759
Кількість на модель
2
№
13
Назва деталі
Обтічник, радіатор
Заводський номер
13 14 538
Кількість на модель
№
14
Назва деталі
Радіатор з облицюванням
Заводський номер
13 14 539
Кількість на модель
1
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 13 10 601 | 2 | 2 | 1 | |||
| 2 | Верхній кріплення радіатора до передньої панелі | 13 10 967 | 2 | 2 | 2 | |||
| 3 | Гвинт, TORX, М6х12, кронштейн радіатора до передньої панелі | 20 05 018 | 2 | 2 | 3 | |||
| 4 | Кронштейн | 3 02 198 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 3 02 197 | 1 | 1 | 5 | |||
| 6 | Вкладиш з різьбленням М8х12, ремонтний | 3 02 892 | 6 | |||||
| 7 | Заклепна гайка М8, кронштейн радіатора до траверси | 3 02 902 | 4 | 4 | 7 | |||
| 8 | Клей, 2 деталь, кріплення дзеркала до лобового скла | 15 04 814 | 8 | |||||
| 9 | Гвинт, TORX, М8х20, кронштейн радіатора до траверси | 20 48 988 | 4 | 4 | 9 | |||
| 10 | Бампер, радіатор до траверси | 13 10 932 | 10 | |||||
| 11 | Етикетка, кондиціонер | 68 40 910 | 1 | 1 | 11 | |||
| 12 | Гвинт зі сферичною плоскою головкою 4х18, обтічник радіатора до радіатора | 13 41 908 | 2 | 2 | 12 | |||
| 13 | Гвинт, TORX, М6х16, конденсатор до радіатора | 20 48 759 | 2 | 2 | 13 | |||
| 14 | Обтічник, радіатор | 13 14 538 | 14 | |||||
| 14 | Радіатор з облицюванням | 13 14 539 | 1 | 1 | 14 |
