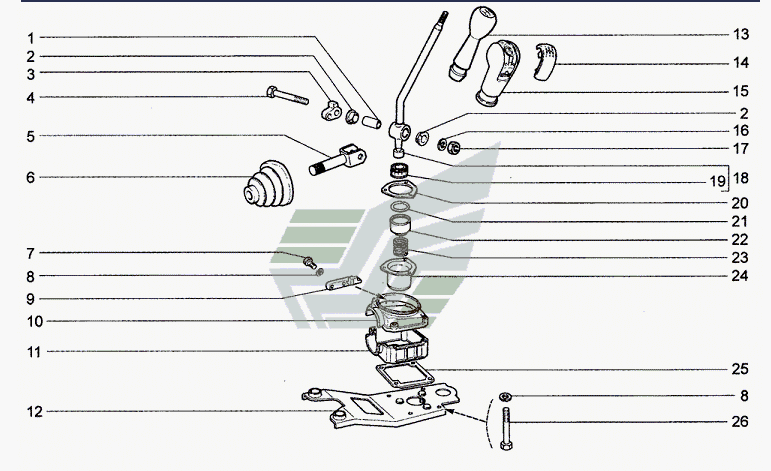

Привід управління механізмом перемикання передач
100%
Назва деталі
Дистанційна втулка
Заводський номер
21100-1703227-01-0
Кількість на модель
1
№
1
Назва деталі
Втулка осі важеля перемикання передач
Заводський номер
21100-1703226-00-0
Кількість на модель
2
№
2
Назва деталі
Опора блокувального важеля перемикання передач
Заводський номер
21230-1703108-00-0
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
00001-0060442-21-0
Кількість на модель
1
№
4
Назва деталі
Наконечник тяги в зборі
Заводський номер
21230-1703170-00-0
Кількість на модель
1
№
5
Назва деталі
Захисний чохол
Заводський номер
21230-1703200-00-0
Кількість на модель
1
№
6
Назва деталі
гвинт
Заводський номер
00001-0009021-21-0
Кількість на модель
2
№
7
Назва деталі
Диск
Заводський номер
00001-0005164-70-0
Кількість на модель
б
№
8
Назва деталі
Накладка кронштейна блокування заднього ходу
Заводський номер
21230-1703317-01-0
Кількість на модель
1
№
9
Назва деталі
Накладка кронштейна блокування заднього ходу
Заводський номер
21230-1703317-00-0
Кількість на модель
1
№
9
Назва деталі
Корпус приводу механізму перемикання передач
Заводський номер
21230-1703204-00-0
Кількість на модель
1
№
10
Назва деталі
НИЖНІЙ КОРПУС
Заводський номер
21230-1703209-00-0
Кількість на модель
1
№
11
Назва деталі
Опорна пластина у зборі
Заводський номер
21230-1703450-00-0
Кількість на модель
1
№
12
Назва деталі
Рукоятка важеля
Заводський номер
21230-1703088-00-0
Кількість на модель
1
№
13
Назва деталі
Встановлення рукоятки коробки передач
Заводський номер
00001-7504373-00-0
Кількість на модель
1
№
14
Назва деталі
Хромована вставка рукоятки коробки передач
Заводський номер
00001-7504415-00-0
Кількість на модель
1
№
14
Назва деталі
Рукоятка роздавальної коробки
Заводський номер
00001-7504487-00-0
Кількість на модель
1
№
15
Назва деталі
Рукоятка важеля коробки передач
Заводський номер
00001-7504372-00-0
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
00001-0005166-70-0
Кількість на модель
1
№
16
Назва деталі
Гайка
Заводський номер
00001-0061008-11-0
Кількість на модель
1
№
17
Назва деталі
Важіль перемикання передач у зборі
Заводський номер
21230-1703080-00-0
Кількість на модель
1
№
18
Назва деталі
Важіль перемикання передач у зборі
Заводський номер
21230-1703080-10-0
Кількість на модель
1
№
18
Назва деталі
Кульова опора
Заводський номер
21230-1703360-00-0
Кількість на модель
1
№
19
Назва деталі
Кульова опора
Заводський номер
21230-1703360-01-0
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
21230-1703195-02-0
Кількість на модель
1
№
20
Назва деталі
Прокладка корпусу кульової опори
Заводський номер
21230-1703195-01-0
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
21230-1703195-00-0
Кількість на модель
1
№
20
Назва деталі
Стопорне кільце
Заводський номер
21230-1703181-00-0
Кількість на модель
1
№
21
Назва деталі
Повзун кульової опори
Заводський номер
21230-1703215-00-0
Кількість на модель
1
№
22
Назва деталі
Пружина важеля перемикання передач
Заводський номер
21230-1703086-00-0
Кількість на модель
1
№
23
Назва деталі
Корпус кульової опори
Заводський номер
21230-1703194-00-0
Кількість на модель
1
№
24
Назва деталі
Прокладка нижнього корпусу
Заводський номер
21230-1703335-01-0
Кількість на модель
1
№
25
Назва деталі
Прокладка нижнього корпусу
Заводський номер
21230-1703335-02-0
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
00001-0009036-21-0
Кількість на модель
4
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дистанційна втулка | 21100-1703227-01-0 | 1 | 1 | 1 | |||
| 2 | Втулка осі важеля перемикання передач | 21100-1703226-00-0 | 2 | 2 | 2 | |||
| 3 | Опора блокувального важеля перемикання передач | 21230-1703108-00-0 | 1 | 1 | 3 | |||
| 4 | гвинт | 00001-0060442-21-0 | 1 | 1 | 4 | |||
| 5 | Наконечник тяги в зборі | 21230-1703170-00-0 | 1 | 1 | 5 | |||
| 6 | Захисний чохол | 21230-1703200-00-0 | 1 | 1 | 6 | |||
| 7 | гвинт | 00001-0009021-21-0 | 2 | 2 | 7 | |||
| 8 | Диск | 00001-0005164-70-0 | б | б | 8 | |||
| 9 | Накладка кронштейна блокування заднього ходу | 21230-1703317-01-0 | 1 | 1 | 9 | |||
| 9 | Накладка кронштейна блокування заднього ходу | 21230-1703317-00-0 | 1 | 1 | 9 | |||
| 10 | Корпус приводу механізму перемикання передач | 21230-1703204-00-0 | 1 | 1 | 10 | |||
| 11 | НИЖНІЙ КОРПУС | 21230-1703209-00-0 | 1 | 1 | 11 | |||
| 12 | Опорна пластина у зборі | 21230-1703450-00-0 | 1 | 1 | 12 | |||
| 13 | Рукоятка важеля | 21230-1703088-00-0 | 1 | 1 | 13 | |||
| 14 | Встановлення рукоятки коробки передач | 00001-7504373-00-0 | 1 | 1 | 14 | |||
| 14 | Хромована вставка рукоятки коробки передач | 00001-7504415-00-0 | 1 | 1 | 14 | |||
| 15 | Рукоятка роздавальної коробки | 00001-7504487-00-0 | 1 | 1 | 15 | |||
| 15 | Рукоятка важеля коробки передач | 00001-7504372-00-0 | 1 | 1 | 15 | |||
| 16 | Диск | 00001-0005166-70-0 | 1 | 1 | 16 | |||
| 17 | Гайка | 00001-0061008-11-0 | 1 | 1 | 17 | |||
| 18 | Важіль перемикання передач у зборі | 21230-1703080-00-0 | 1 | 1 | 18 | |||
| 18 | Важіль перемикання передач у зборі | 21230-1703080-10-0 | 1 | 1 | 18 | |||
| 19 | Кульова опора | 21230-1703360-00-0 | 1 | 1 | 19 | |||
| 19 | Кульова опора | 21230-1703360-01-0 | 1 | 1 | 19 | |||
| 20 | Прокладка | 21230-1703195-02-0 | 1 | 1 | 20 | |||
| 20 | Прокладка корпусу кульової опори | 21230-1703195-01-0 | 1 | 1 | 20 | |||
| 20 | Прокладка | 21230-1703195-00-0 | 1 | 1 | 20 | |||
| 21 | Стопорне кільце | 21230-1703181-00-0 | 1 | 1 | 21 | |||
| 22 | Повзун кульової опори | 21230-1703215-00-0 | 1 | 1 | 22 | |||
| 23 | Пружина важеля перемикання передач | 21230-1703086-00-0 | 1 | 1 | 23 | |||
| 24 | Корпус кульової опори | 21230-1703194-00-0 | 1 | 1 | 24 | |||
| 25 | Прокладка нижнього корпусу | 21230-1703335-01-0 | 1 | 1 | 25 | |||
| 25 | Прокладка нижнього корпусу | 21230-1703335-02-0 | 1 | 1 | 25 | |||
| 26 | гвинт | 00001-0009036-21-0 | 4 | 4 | 26 |
