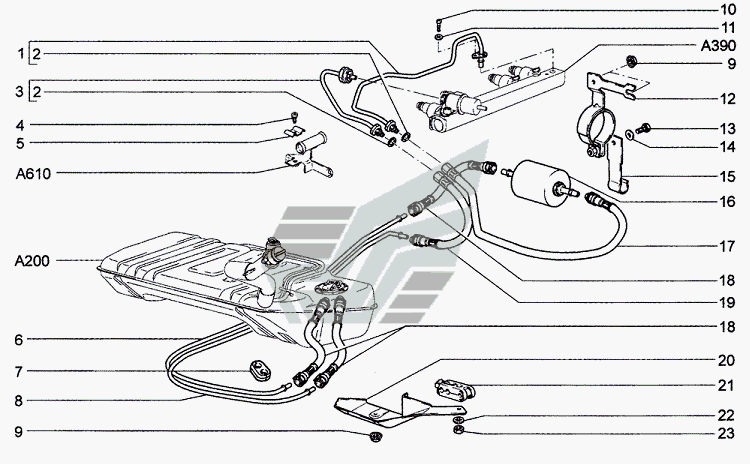

Паливні трубопроводи (11, 12, 13)
100%
Назва деталі
Передня паливна трубка
Заводський номер
21230-1104013-00-0
Кількість на модель
1
№
1
Назва деталі
Ущільнювальне кільце
Заводський номер
21120-1104252-00-0
Кількість на модель
4
№
2
Назва деталі
Ущільнювальне кільце
Заводський номер
21120-1104252-03-0
Кількість на модель
4
№
2
Назва деталі
Передня зливна трубка
Заводський номер
21230-1104054-00-0
Кількість на модель
1
№
3
Назва деталі
Гвинт затискача паливопроводів
Заводський номер
21214-1104136-00-0
Кількість на модель
1
№
4
Назва деталі
Затискач
Заводський номер
21214-1104116-00-0
Кількість на модель
1
№
5
Назва деталі
Паливна трубка
Заводський номер
21230-1104056-000
Кількість на модель
1
№
6
Назва деталі
Розрізний ущільнювач
Заводський номер
21073-1104089-00-0
Кількість на модель
1
№
7
Назва деталі
Зливна трубка
Заводський номер
21230-1104057-00-0
Кількість на модель
1
№
8
Назва деталі
Гайка
Заводський номер
00001-0038321-01-0
Кількість на модель
1
№
9
Назва деталі
Гвинт регулятора тиску
Заводський номер
21110-1144025-02-0
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
00001-0026053-70-0
Кількість на модель
1
№
11
Назва деталі
Кронштейн
Заводський номер
21230-1117020-00-0
Кількість на модель
1
№
12
Назва деталі
гвинт
Заводський номер
00001-0038246-11-0
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
00001-0026444-01-0
Кількість на модель
1
№
14
Назва деталі
Кронштейн
Заводський номер
21230-1104134-00-0
Кількість на модель
1
№
15
Назва деталі
Фільтр тонкого очищення палива
Заводський номер
21230-1117010-00-0
Кількість на модель
1
№
16
Назва деталі
Фільтр тонкого очищення палива
Заводський номер
21230-1117010-01-0
Кількість на модель
1
№
16
Назва деталі
Фільтр тонкого очищення палива
Заводський номер
21230-1117010-02-0
Кількість на модель
1
№
16
Назва деталі
Шланг
Заводський номер
21230-1104210-00-0
Кількість на модель
1
№
17
Назва деталі
Шланг
Заводський номер
21230-1104226-00-0
Кількість на модель
1
№
18
Назва деталі
Шланг
Заводський номер
21230-1104220-00-0
Кількість на модель
1
№
19
Назва деталі
Шланг
Заводський номер
21230-1104220-01-0
Кількість на модель
1
№
19
Назва деталі
Екран трубопроводів
Заводський номер
21230-1104058-00-0
Кількість на модель
1
№
20
Назва деталі
Скоба
Заводський номер
21230-1104042-00-0
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
00001-0025990-70-0
Кількість на модель
6
№
22
Назва деталі
Гайка
Заводський номер
00001-0007259-11-0
Кількість на модель
6
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Передня паливна трубка | 21230-1104013-00-0 | 1 | 1 | 1 | |||
| 2 | Ущільнювальне кільце | 21120-1104252-00-0 | 4 | 4 | 2 | |||
| 2 | Ущільнювальне кільце | 21120-1104252-03-0 | 4 | 4 | 2 | |||
| 3 | Передня зливна трубка | 21230-1104054-00-0 | 1 | 1 | 3 | |||
| 4 | Гвинт затискача паливопроводів | 21214-1104136-00-0 | 1 | 1 | 4 | |||
| 5 | Затискач | 21214-1104116-00-0 | 1 | 1 | 5 | |||
| 6 | Паливна трубка | 21230-1104056-000 | 1 | 1 | 6 | |||
| 7 | Розрізний ущільнювач | 21073-1104089-00-0 | 1 | 1 | 7 | |||
| 8 | Зливна трубка | 21230-1104057-00-0 | 1 | 1 | 8 | |||
| 9 | Гайка | 00001-0038321-01-0 | 1 | 1 | 9 | |||
| 10 | Гвинт регулятора тиску | 21110-1144025-02-0 | 1 | 1 | 10 | |||
| 11 | Диск | 00001-0026053-70-0 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 21230-1117020-00-0 | 1 | 1 | 12 | |||
| 13 | гвинт | 00001-0038246-11-0 | 1 | 1 | 13 | |||
| 14 | Диск | 00001-0026444-01-0 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 21230-1104134-00-0 | 1 | 1 | 15 | |||
| 16 | Фільтр тонкого очищення палива | 21230-1117010-00-0 | 1 | 1 | 16 | |||
| 16 | Фільтр тонкого очищення палива | 21230-1117010-01-0 | 1 | 1 | 16 | |||
| 16 | Фільтр тонкого очищення палива | 21230-1117010-02-0 | 1 | 1 | 16 | |||
| 17 | Шланг | 21230-1104210-00-0 | 1 | 1 | 17 | |||
| 18 | Шланг | 21230-1104226-00-0 | 1 | 1 | 18 | |||
| 19 | Шланг | 21230-1104220-00-0 | 1 | 1 | 19 | |||
| 19 | Шланг | 21230-1104220-01-0 | 1 | 1 | 19 | |||
| 20 | Екран трубопроводів | 21230-1104058-00-0 | 1 | 1 | 20 | |||
| 21 | Скоба | 21230-1104042-00-0 | 1 | 1 | 21 | |||
| 22 | Диск | 00001-0025990-70-0 | 6 | 6 | 22 | |||
| 23 | Гайка | 00001-0007259-11-0 | 6 | 6 | 23 |
