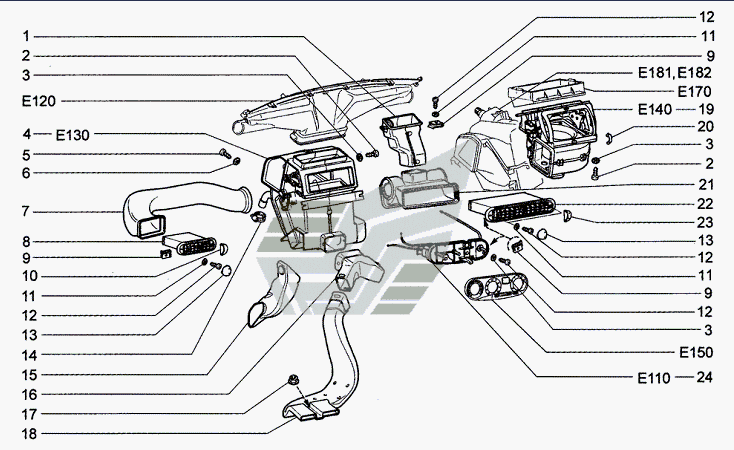

Система вентиляції та опалення (з кондиціонером), (LC, GLC, LCP)
100%
Назва деталі
Проміжний корпус
Заводський номер
21230-8104200-00-0
Кількість на модель
1
№
1
Назва деталі
Проміжний корпус
Заводський номер
21230-8104200-01-0
Кількість на модель
1
№
1
Назва деталі
Гвинт
Заводський номер
00001-0076711-01-0
Кількість на модель
3
№
2
Назва деталі
Диск
Заводський номер
00001-0026052-71-0
Кількість на модель
5
№
3
Назва деталі
Опалювальний прилад у зборі
Заводський номер
21230-8101012-40-0
Кількість на модель
1
№
4
Назва деталі
Опалювальний прилад у зборі
Заводський номер
21230-8101012-41-0
Кількість на модель
1
№
4
Назва деталі
Гвинт
Заводський номер
00001-0032760-01-0
Кількість на модель
2
№
5
Назва деталі
Диск
Заводський номер
00001-0025982-71-0
Кількість на модель
2
№
6
Назва деталі
Правий повітропровід вентиляції
Заводський номер
21230-8104402-00-0
Кількість на модель
1
№
7
Назва деталі
Лівий повітропровід вентиляції
Заводський номер
21230-8104403-00-0
Кількість на модель
1
№
7
Назва деталі
Бічне вентиляційне сопло
Заводський номер
21230-8104041-00-0
Кількість на модель
2
№
8
Назва деталі
Пружинна гайка
Заводський номер
21010-8109137-00-0
Кількість на модель
10
№
9
Назва деталі
Права заглушка сопла
Заводський номер
21230-8104044-20-0
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
00001-0025991-71-0
Кількість на модель
8
№
11
Назва деталі
Гвинт
Заводський номер
00001-0076702-01-0
Кількість на модель
10
№
12
Назва деталі
Заглушка лівого сопла
Заводський номер
21230-8104045-00-0
Кількість на модель
3
№
13
Назва деталі
Хомут
Заводський номер
00001-7501407-00-0
Кількість на модель
2
№
14
Назва деталі
Гвинтовий хомут
Заводський номер
21080-1300080-60-0
Кількість на модель
2
№
14
Назва деталі
Повітропровід для обігріву ніг водія
Заводський номер
21230-8101349-00-0
Кількість на модель
1
№
15
Назва деталі
Передній повітропровід обігріву салону
Заводський номер
21230-8104034-00-0
Кількість на модель
1
№
16
Назва деталі
Гайка
Заводський номер
00001-0038321-01-0
Кількість на модель
2
№
17
Назва деталі
Повітряний канал обігріву салону, задній правий
Заводський номер
21230-8104032-00-0
Кількість на модель
1
№
18
Назва деталі
Повітряний канал обігріву салону, задній лівий
Заводський номер
21230-8104033-00-0
Кількість на модель
1
№
18
Назва деталі
Вентилятор системи опалення
Заводський номер
21236-8118010-01-0
Кількість на модель
1
№
19
Назва деталі
Вентилятор системи опалення
Заводський номер
21236-8118010-00-0
Кількість на модель
1
№
19
Назва деталі
Скоба
Заводський номер
21080-8101110-00-0
Кількість на модель
2
№
20
Назва деталі
Проміжний корпус центральної форсунки
Заводський номер
21230-8104202-01-0
Кількість на модель
1
№
21
Назва деталі
Центральне вентиляційне сопло
Заводський номер
21230-8104090-20-0
Кількість на модель
1
№
22
Назва деталі
Права заглушка сопла
Заводський номер
21230-8104044-00-0
Кількість на модель
1
№
23
Назва деталі
Важелі управління обігрівачем у зборі
Заводський номер
21230-8109018-00-0
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Проміжний корпус | 21230-8104200-00-0 | 1 | 1 | 1 | |||
| 1 | Проміжний корпус | 21230-8104200-01-0 | 1 | 1 | 1 | |||
| 2 | Гвинт | 00001-0076711-01-0 | 3 | 3 | 2 | |||
| 3 | Диск | 00001-0026052-71-0 | 5 | 5 | 3 | |||
| 4 | Опалювальний прилад у зборі | 21230-8101012-40-0 | 1 | 1 | 4 | |||
| 4 | Опалювальний прилад у зборі | 21230-8101012-41-0 | 1 | 1 | 4 | |||
| 5 | Гвинт | 00001-0032760-01-0 | 2 | 2 | 5 | |||
| 6 | Диск | 00001-0025982-71-0 | 2 | 2 | 6 | |||
| 7 | Правий повітропровід вентиляції | 21230-8104402-00-0 | 1 | 1 | 7 | |||
| 7 | Лівий повітропровід вентиляції | 21230-8104403-00-0 | 1 | 1 | 7 | |||
| 8 | Бічне вентиляційне сопло | 21230-8104041-00-0 | 2 | 2 | 8 | |||
| 9 | Пружинна гайка | 21010-8109137-00-0 | 10 | 10 | 9 | |||
| 10 | Права заглушка сопла | 21230-8104044-20-0 | 2 | 2 | 10 | |||
| 11 | Диск | 00001-0025991-71-0 | 8 | 8 | 11 | |||
| 12 | Гвинт | 00001-0076702-01-0 | 10 | 10 | 12 | |||
| 13 | Заглушка лівого сопла | 21230-8104045-00-0 | 3 | 3 | 13 | |||
| 14 | Хомут | 00001-7501407-00-0 | 2 | 2 | 14 | |||
| 14 | Гвинтовий хомут | 21080-1300080-60-0 | 2 | 2 | 14 | |||
| 15 | Повітропровід для обігріву ніг водія | 21230-8101349-00-0 | 1 | 1 | 15 | |||
| 16 | Передній повітропровід обігріву салону | 21230-8104034-00-0 | 1 | 1 | 16 | |||
| 17 | Гайка | 00001-0038321-01-0 | 2 | 2 | 17 | |||
| 18 | Повітряний канал обігріву салону, задній правий | 21230-8104032-00-0 | 1 | 1 | 18 | |||
| 18 | Повітряний канал обігріву салону, задній лівий | 21230-8104033-00-0 | 1 | 1 | 18 | |||
| 19 | Вентилятор системи опалення | 21236-8118010-01-0 | 1 | 1 | 19 | |||
| 19 | Вентилятор системи опалення | 21236-8118010-00-0 | 1 | 1 | 19 | |||
| 20 | Скоба | 21080-8101110-00-0 | 2 | 2 | 20 | |||
| 21 | Проміжний корпус центральної форсунки | 21230-8104202-01-0 | 1 | 1 | 21 | |||
| 22 | Центральне вентиляційне сопло | 21230-8104090-20-0 | 1 | 1 | 22 | |||
| 23 | Права заглушка сопла | 21230-8104044-00-0 | 1 | 1 | 23 | |||
| 24 | Важелі управління обігрівачем у зборі | 21230-8109018-00-0 | 1 | 1 | 24 |
