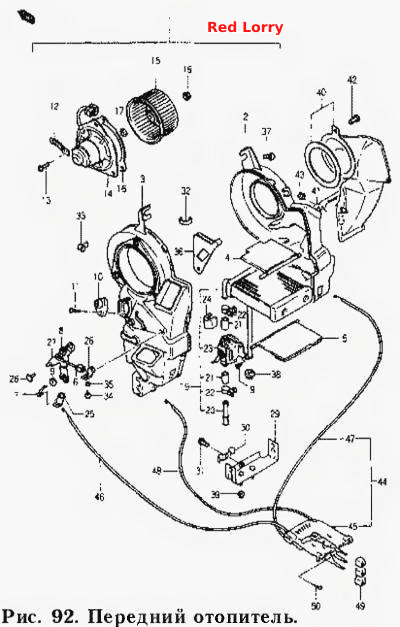

Передній обігрівач
100%
Назва деталі
Блок управління
Заводський номер
742S1-80D10-000
Кількість на модель
1
№
Назва деталі
Передній обігрівач у зборі
Заводський номер
74100А80D00-000
Кількість на модель
1
№
1
Назва деталі
Кожух обігрівача
Заводський номер
74111-85200-000
Кількість на модель
1
№
2
Назва деталі
Кожух обігрівача
Заводський номер
74112-85200-000
Кількість на модель
1
№
3
Назва деталі
Двопозиційна заслінка
Заводський номер
74113-85200-000
Кількість на модель
1
№
4
Назва деталі
Заслінка обігрівача
Заводський номер
74114-85200-000
Кількість на модель
1
№
5
Назва деталі
Ось
Заводський номер
74115-85000-000
Кількість на модель
1
№
6
Назва деталі
Ось
Заводський номер
74116-85000-000
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
74117-85000-000
Кількість на модель
2
№
8
Назва деталі
Гвинт
Заводський номер
03112-05169-000
Кількість на модель
1
№
9
Назва деталі
Резистор нагрівача
Заводський номер
74140А80D00-000
Кількість на модель
1
№
10
Назва деталі
Гвинт
Заводський номер
03111-04126-0001
Кількість на модель
1
№
11
Назва деталі
Хомут
Заводський номер
74135А80D00-000
Кількість на модель
1
№
12
Назва деталі
Гвинт двигуна обігрівача
Заводський номер
74132А78В00-000
Кількість на модель
3
№
13
Назва деталі
Двигун переднього обігрівача
Заводський номер
74130А80D00-000
Кількість на модель
1
№
14
Назва деталі
Відцентровий вентилятор
Заводський номер
74133А78В00-000
Кількість на модель
1
№
15
Назва деталі
Прокладка двигуна обігрівача
Заводський номер
74131А78В00-000
Кількість на модель
1
№
16
Назва деталі
Шайба вентилятора
Заводський номер
74134А78В00-000
Кількість на модель
1
№
17
Назва деталі
Гайка
Заводський номер
08316-26056-000
Кількість на модель
1
№
18
Назва деталі
Сердечник обігрівача
Заводський номер
74120А80D00-000
Кількість на модель
1
№
19
Назва деталі
Трубка
Заводський номер
74122А80D00-000
Кількість на модель
1
№
20
Назва деталі
Шланг
Заводський номер
74123А80D00-000
Кількість на модель
2
№
21
Назва деталі
Хомут
Заводський номер
88165-79000-000
Кількість на модель
2
№
22
Назва деталі
Водяний клапан у зборі
Заводський номер
74710-85200-000
Кількість на модель
1
№
23
Назва деталі
Кришка опалювальної трубки
Заводський номер
74118-85000-000
Кількість на модель
1
№
24
Назва деталі
Важіль управління в зборі
Заводський номер
74161-85000-000
Кількість на модель
1
№
25
Назва деталі
Важіль управління в зборі
Заводський номер
74162-85000-000
Кількість на модель
1
№
26
Назва деталі
Важіль управління в зборі
Заводський номер
74163-85200-000
Кількість на модель
1
№
27
Назва деталі
Гвинт
Заводський номер
74181А78800-000
Кількість на модель
1
№
28
Назва деталі
Кронштейн
Заводський номер
74171-85200-000
Кількість на модель
1
№
29
Назва деталі
Хомут
Заводський номер
74172-85200-000
Кількість на модель
1
№
30
Назва деталі
гвинт
Заводський номер
74173-85000-000
Кількість на модель
3
№
31
Назва деталі
Затискач корпусу
Заводський номер
74183А78В00-000
Кількість на модель
5
№
32
Назва деталі
Затискач для кабелю
Заводський номер
74182А78В00-000
Кількість на модель
1
№
33
Назва деталі
Гвинт
Заводський номер
74184А78800-000
Кількість на модель
2
№
34
Назва деталі
Пластинка резистора
Заводський номер
74141А80D00-000
Кількість на модель
1
№
36
Назва деталі
гвинт
Заводський номер
09118-06021-000
Кількість на модель
1
№
37
Назва деталі
Ущільнювач трубки обігрівача
Заводський номер
09308-10005-000
Кількість на модель
2
№
38
Назва деталі
Гайка
Заводський номер
08310-11063-000
Кількість на модель
2
№
39
Назва деталі
Блок управління
Заводський номер
74200А80D00-000
Кількість на модель
1
№
40
Назва деталі
Блок управління
Заводський номер
74200А80D 10-000
Кількість на модель
1
№
40
Назва деталі
Жолоб коробки управління
Заводський номер
74252-85200-000
Кількість на модель
1
№
41
Назва деталі
гвинт
Заводський номер
03141-06168-000
Кількість на модель
1
№
42
Назва деталі
Плата налаштування в комплекті
Заводський номер
744S1-85000-000
Кількість на модель
1
№
44
Назва деталі
Плата налаштування в зборі
Заводський номер
74400А85000-000
Кількість на модель
1
№
45
Назва деталі
Регулювальний шнур
Заводський номер
74441А85200-000
Кількість на модель
1
№
46
Назва деталі
Регулювальний шнур
Заводський номер
74443А85200-000
Кількість на модель
1
№
47
Назва деталі
Регулювальний шнур
Заводський номер
74442А85000-000
Кількість на модель
1
№
48
Назва деталі
Декоративна клавіша
Заводський номер
74431-85000-000
Кількість на модель
3
№
49
Назва деталі
Гвинт
Заводський номер
03241-05126-000
Кількість на модель
2
№
50
Назва деталі
Пружина
Заводський номер
74500А78В00-000
Кількість на модель
2
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок управління | 742S1-80D10-000 | 1 | 1 | |||||
| 1 | Передній обігрівач у зборі | 74100А80D00-000 | 1 | 1 | 1 | |||
| 2 | Кожух обігрівача | 74111-85200-000 | 1 | 1 | 2 | |||
| 3 | Кожух обігрівача | 74112-85200-000 | 1 | 1 | 3 | |||
| 4 | Двопозиційна заслінка | 74113-85200-000 | 1 | 1 | 4 | |||
| 5 | Заслінка обігрівача | 74114-85200-000 | 1 | 1 | 5 | |||
| 6 | Ось | 74115-85000-000 | 1 | 1 | 6 | |||
| 7 | Ось | 74116-85000-000 | 1 | 1 | 7 | |||
| 8 | Втулка | 74117-85000-000 | 2 | 2 | 8 | |||
| 9 | Гвинт | 03112-05169-000 | 1 | 1 | 9 | |||
| 10 | Резистор нагрівача | 74140А80D00-000 | 1 | 1 | 10 | |||
| 11 | Гвинт | 03111-04126-0001 | 1 | 1 | 11 | |||
| 12 | Хомут | 74135А80D00-000 | 1 | 1 | 12 | |||
| 13 | Гвинт двигуна обігрівача | 74132А78В00-000 | 3 | 3 | 13 | |||
| 14 | Двигун переднього обігрівача | 74130А80D00-000 | 1 | 1 | 14 | |||
| 15 | Відцентровий вентилятор | 74133А78В00-000 | 1 | 1 | 15 | |||
| 16 | Прокладка двигуна обігрівача | 74131А78В00-000 | 1 | 1 | 16 | |||
| 17 | Шайба вентилятора | 74134А78В00-000 | 1 | 1 | 17 | |||
| 18 | Гайка | 08316-26056-000 | 1 | 1 | 18 | |||
| 19 | Сердечник обігрівача | 74120А80D00-000 | 1 | 1 | 19 | |||
| 20 | Трубка | 74122А80D00-000 | 1 | 1 | 20 | |||
| 21 | Шланг | 74123А80D00-000 | 2 | 2 | 21 | |||
| 22 | Хомут | 88165-79000-000 | 2 | 2 | 22 | |||
| 23 | Водяний клапан у зборі | 74710-85200-000 | 1 | 1 | 23 | |||
| 24 | Кришка опалювальної трубки | 74118-85000-000 | 1 | 1 | 24 | |||
| 25 | Важіль управління в зборі | 74161-85000-000 | 1 | 1 | 25 | |||
| 26 | Важіль управління в зборі | 74162-85000-000 | 1 | 1 | 26 | |||
| 27 | Важіль управління в зборі | 74163-85200-000 | 1 | 1 | 27 | |||
| 28 | Гвинт | 74181А78800-000 | 1 | 1 | 28 | |||
| 29 | Кронштейн | 74171-85200-000 | 1 | 1 | 29 | |||
| 30 | Хомут | 74172-85200-000 | 1 | 1 | 30 | |||
| 31 | гвинт | 74173-85000-000 | 3 | 3 | 31 | |||
| 32 | Затискач корпусу | 74183А78В00-000 | 5 | 5 | 32 | |||
| 33 | Затискач для кабелю | 74182А78В00-000 | 1 | 1 | 33 | |||
| 34 | Гвинт | 74184А78800-000 | 2 | 2 | 34 | |||
| 36 | Пластинка резистора | 74141А80D00-000 | 1 | 1 | 36 | |||
| 37 | гвинт | 09118-06021-000 | 1 | 1 | 37 | |||
| 38 | Ущільнювач трубки обігрівача | 09308-10005-000 | 2 | 2 | 38 | |||
| 39 | Гайка | 08310-11063-000 | 2 | 2 | 39 | |||
| 40 | Блок управління | 74200А80D00-000 | 1 | 1 | 40 | |||
| 40 | Блок управління | 74200А80D 10-000 | 1 | 1 | 40 | |||
| 41 | Жолоб коробки управління | 74252-85200-000 | 1 | 1 | 41 | |||
| 42 | гвинт | 03141-06168-000 | 1 | 1 | 42 | |||
| 44 | Плата налаштування в комплекті | 744S1-85000-000 | 1 | 1 | 44 | |||
| 45 | Плата налаштування в зборі | 74400А85000-000 | 1 | 1 | 45 | |||
| 46 | Регулювальний шнур | 74441А85200-000 | 1 | 1 | 46 | |||
| 47 | Регулювальний шнур | 74443А85200-000 | 1 | 1 | 47 | |||
| 48 | Регулювальний шнур | 74442А85000-000 | 1 | 1 | 48 | |||
| 49 | Декоративна клавіша | 74431-85000-000 | 3 | 3 | 49 | |||
| 50 | Гвинт | 03241-05126-000 | 2 | 2 | 50 | |||
| 51 | Пружина | 74500А78В00-000 | 2 | 2 | 51 |
