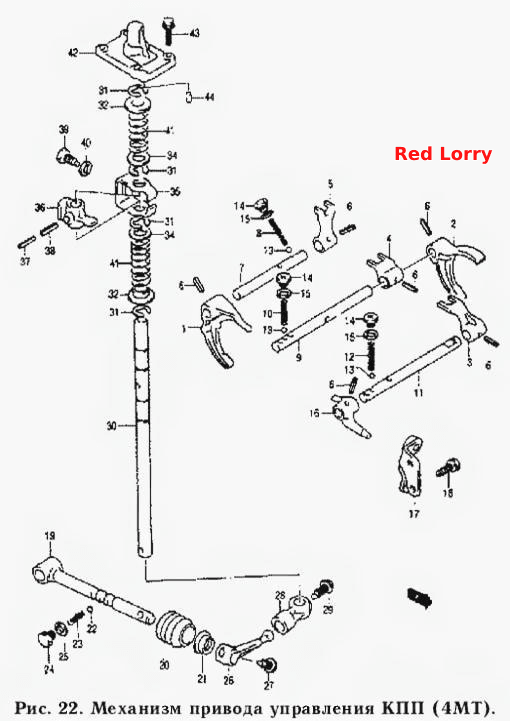

Механізм приводу управління коробкою передач (4МТ)
100%
Назва деталі
Штифт шестерні 1 та 2 передачі
Заводський номер
25211А73В01-000
Кількість на модель
1
№
1
Назва деталі
Штифт шестерні 3 та 4 передачі
Заводський номер
25221-70В00-000
Кількість на модель
1
№
2
Назва деталі
Вилка штока заднього ходу
Заводський номер
25261-70В01-000
Кількість на модель
1
№
3
Назва деталі
Вилка штока перемикання
Заводський номер
25281-70В01-000
Кількість на модель
1
№
4
Назва деталі
Вилка штока перемикання
Заводський номер
25271-70В02-000
Кількість на модель
1
№
5
Назва деталі
Покажи пальцем
Заводський номер
09205-04009-000
Кількість на модель
6
№
6
Назва деталі
Шток механізму перемикання
Заводський номер
25411А63D01-000
Кількість на модель
1
№
7
Назва деталі
Пружина фіксатора 1 та 2 передач
Заводський номер
25415А70В00-000
Кількість на модель
1
№
8
Назва деталі
Пружина фіксатора
Заводський номер
25421А63D01-000
Кількість на модель
1
№
9
Назва деталі
Шток механізму заднього ходу
Заводський номер
25451А78В00-000
Кількість на модель
1
№
11
Назва деталі
Пружина фіксатора
Заводський номер
25435А70В00-000
Кількість на модель
1
№
12
Назва деталі
гвинт
Заводський номер
09128-10005-000
Кількість на модель
3
№
14
Назва деталі
Диск
Заводський номер
08322-11103-000
Кількість на модель
3
№
15
Назва деталі
Важіль механізму заднього ходу
Заводський номер
25251-78В00-000
Кількість на модель
1
№
16
Назва деталі
Важіль перемикання заднього ходу
Заводський номер
25460-73В00-000
Кількість на модель
1
№
17
Назва деталі
гвинт
Заводський номер
01937-08203-000
Кількість на модель
1
№
18
Назва деталі
Вал механізму перемикання
Заводський номер
2551 0А73В01 -000
Кількість на модель
1
№
19
Назва деталі
Чохол вала приводу механізму
Заводський номер
25595А82000-000
Кількість на модель
1
№
20
Назва деталі
Партнер
Заводський номер
09289-14001-000
Кількість на модель
1
№
21
Назва деталі
Кулька фіксатора вала
Заводський номер
06112-10004-000
Кількість на модель
1
№
22
Назва деталі
Пружина фіксатора вала
Заводський номер
25515А60В01-000
Кількість на модель
1
№
23
Назва деталі
гвинт
Заводський номер
09128-10004-000
Кількість на модель
1
№
24
Назва деталі
Диск
Заводський номер
09168-10007-000
Кількість на модель
1
№
25
Назва деталі
Важіль механізму перемикання
Заводський номер
25521А70В02-000
Кількість на модель
1
№
26
Назва деталі
гвинт
Заводський номер
25701А60В03-000
Кількість на модель
1
№
27
Назва деталі
Вилка штока
Заводський номер
25531А60В01-000
Кількість на модель
1
№
28
Назва деталі
Вал механізму відбору
Заводський номер
25571А78В00-000
Кількість на модель
1
№
30
Назва деталі
Стопорне кільце вала відбору
Заводський номер
09383-12002-000
Кількість на модель
1
№
31
Назва деталі
Направляюча пружина відбору
Заводський номер
25588-60В00-000
Кількість на модель
2
№
32
Назва деталі
Пружина вибору передач 1 -2
Заводський номер
25576А70В00-000
Кількість на модель
1
№
33
Назва деталі
Диск
Заводський номер
08212-14301-000
Кількість на модель
2
№
34
Назва деталі
Пластина блокування механізму
Заводський номер
25311А78В00-000
Кількість на модель
1
№
35
Назва деталі
Важіль перемикання та вибору
Заводський номер
25541-60В00-000
Кількість на модель
1
№
36
Назва деталі
Внутрішній палець важеля відбору
Заводський номер
09205-03016-000
Кількість на модель
1
№
37
Назва деталі
Зовнішній палець важеля відбору
Заводський номер
09205-06017-000
Кількість на модель
1
№
38
Назва деталі
гвинт
Заводський номер
25321А60В00-000
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
09168-10032-000
Кількість на модель
1
№
40
Назва деталі
Пружина
Заводський номер
25577А70В00-000
Кількість на модель
2
№
41
Назва деталі
Кришка направляючого приводу
Заводський номер
25573-60В00-000
Кількість на модель
1
№
42
Назва деталі
гвинт
Заводський номер
01957-06253-000
Кількість на модель
4
№
43
Назва деталі
фіксувальний штифт
Заводський номер
04221-06129-000
Кількість на модель
2
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штифт шестерні 1 та 2 передачі | 25211А73В01-000 | 1 | 1 | 1 | |||
| 2 | Штифт шестерні 3 та 4 передачі | 25221-70В00-000 | 1 | 1 | 2 | |||
| 3 | Вилка штока заднього ходу | 25261-70В01-000 | 1 | 1 | 3 | |||
| 4 | Вилка штока перемикання | 25281-70В01-000 | 1 | 1 | 4 | |||
| 5 | Вилка штока перемикання | 25271-70В02-000 | 1 | 1 | 5 | |||
| 6 | Покажи пальцем | 09205-04009-000 | 6 | 6 | 6 | |||
| 7 | Шток механізму перемикання | 25411А63D01-000 | 1 | 1 | 7 | |||
| 8 | Пружина фіксатора 1 та 2 передач | 25415А70В00-000 | 1 | 1 | 8 | |||
| 9 | Пружина фіксатора | 25421А63D01-000 | 1 | 1 | 9 | |||
| 11 | Шток механізму заднього ходу | 25451А78В00-000 | 1 | 1 | 11 | |||
| 12 | Пружина фіксатора | 25435А70В00-000 | 1 | 1 | 12 | |||
| 14 | гвинт | 09128-10005-000 | 3 | 3 | 14 | |||
| 15 | Диск | 08322-11103-000 | 3 | 3 | 15 | |||
| 16 | Важіль механізму заднього ходу | 25251-78В00-000 | 1 | 1 | 16 | |||
| 17 | Важіль перемикання заднього ходу | 25460-73В00-000 | 1 | 1 | 17 | |||
| 18 | гвинт | 01937-08203-000 | 1 | 1 | 18 | |||
| 19 | Вал механізму перемикання | 2551 0А73В01 -000 | 1 | 1 | 19 | |||
| 20 | Чохол вала приводу механізму | 25595А82000-000 | 1 | 1 | 20 | |||
| 21 | Партнер | 09289-14001-000 | 1 | 1 | 21 | |||
| 22 | Кулька фіксатора вала | 06112-10004-000 | 1 | 1 | 22 | |||
| 23 | Пружина фіксатора вала | 25515А60В01-000 | 1 | 1 | 23 | |||
| 24 | гвинт | 09128-10004-000 | 1 | 1 | 24 | |||
| 25 | Диск | 09168-10007-000 | 1 | 1 | 25 | |||
| 26 | Важіль механізму перемикання | 25521А70В02-000 | 1 | 1 | 26 | |||
| 27 | гвинт | 25701А60В03-000 | 1 | 1 | 27 | |||
| 28 | Вилка штока | 25531А60В01-000 | 1 | 1 | 28 | |||
| 30 | Вал механізму відбору | 25571А78В00-000 | 1 | 1 | 30 | |||
| 31 | Стопорне кільце вала відбору | 09383-12002-000 | 1 | 1 | 31 | |||
| 32 | Направляюча пружина відбору | 25588-60В00-000 | 2 | 2 | 32 | |||
| 33 | Пружина вибору передач 1 -2 | 25576А70В00-000 | 1 | 1 | 33 | |||
| 34 | Диск | 08212-14301-000 | 2 | 2 | 34 | |||
| 35 | Пластина блокування механізму | 25311А78В00-000 | 1 | 1 | 35 | |||
| 36 | Важіль перемикання та вибору | 25541-60В00-000 | 1 | 1 | 36 | |||
| 37 | Внутрішній палець важеля відбору | 09205-03016-000 | 1 | 1 | 37 | |||
| 38 | Зовнішній палець важеля відбору | 09205-06017-000 | 1 | 1 | 38 | |||
| 39 | гвинт | 25321А60В00-000 | 1 | 1 | 39 | |||
| 40 | Прокладка | 09168-10032-000 | 1 | 1 | 40 | |||
| 41 | Пружина | 25577А70В00-000 | 2 | 2 | 41 | |||
| 42 | Кришка направляючого приводу | 25573-60В00-000 | 1 | 1 | 42 | |||
| 43 | гвинт | 01957-06253-000 | 4 | 4 | 43 | |||
| 44 | фіксувальний штифт | 04221-06129-000 | 2 | 2 | 44 |
