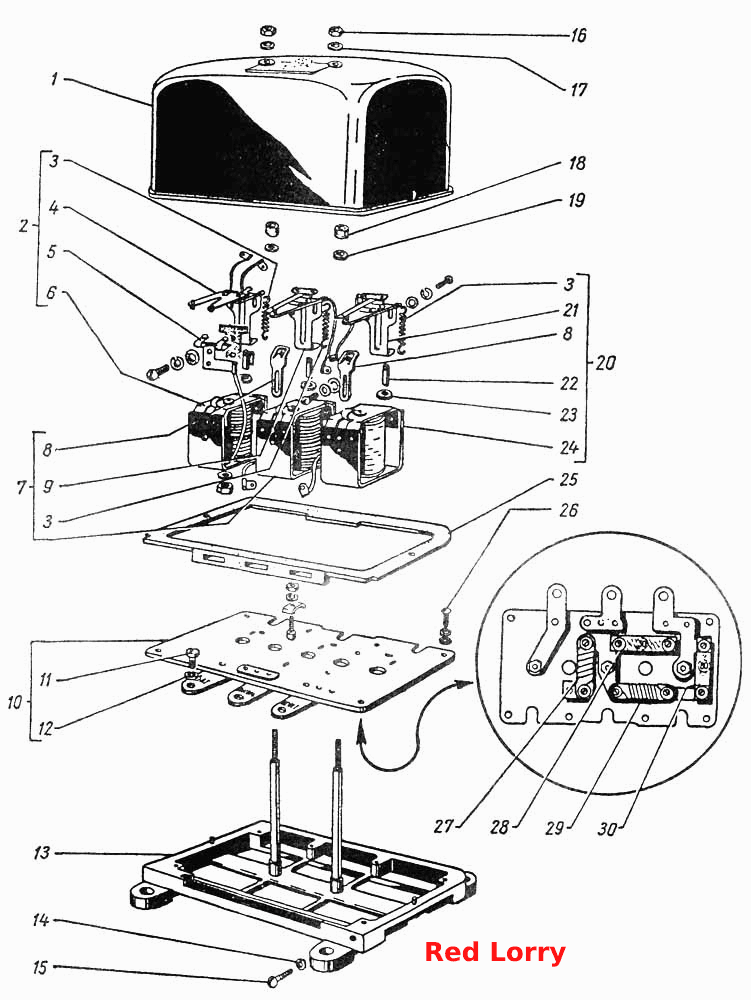

Реле-регулятор __NT__0__
100%
Назва деталі
Диск
Заводський номер
8Х-1497
Кількість на модель
7
№
Назва деталі
Кришка реле-регулятора в зборі
Заводський номер
РР 12-3702003
Кількість на модель
1
№
1
Назва деталі
Реле зворотного струму в зборі
Заводський номер
РР12-3702200
Кількість на модель
1
№
2
Назва деталі
Пружина якоря регулятора напруги обмежувача струму та реле зворотного струму
Заводський номер
РР11-3702418
Кількість на модель
3
№
3
Назва деталі
Реле-якорь у зборі
Заводський номер
РР11-3702205
Кількість на модель
1
№
4
Назва деталі
Тримач контактів у зборі
Заводський номер
РР11-3702217
Кількість на модель
1
№
5
Назва деталі
Котушка реле в зборі
Заводський номер
РР15-3702201
Кількість на модель
1
№
6
Назва деталі
Обмежувач струму в зборі
Заводський номер
РР12-3702300
Кількість на модель
1
№
7
Назва деталі
Обмежувач ходу контактів регулятора напруги та обмежувача струму в зборі
Заводський номер
РР11-3702319
Кількість на модель
2
№
8
Назва деталі
Якір обмежувача струму в зборі
Заводський номер
РР11-3702305
Кількість на модель
1
№
9
Назва деталі
Панель із клемами в зборі
Заводський номер
РР 12-3702510
Кількість на модель
1
№
10
Назва деталі
Гвинт
Заводський номер
МХ-0098
Кількість на модель
3
№
11
Назва деталі
Диск __NT__0__L
Заводський номер
МХ-0246
Кількість на модель
3
№
12
Назва деталі
Корпус реле-регулятора в зборі
Заводський номер
РР15-3702100
Кількість на модель
1
№
13
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
7
№
14
Назва деталі
Гвинт для кріплення дроту «на масу»
Заводський номер
7Х-1548
Кількість на модель
1
№
15
Назва деталі
Гайка М6
Заводський номер
8Х-1533
Кількість на модель
2
№
16
Назва деталі
Пружинна шайба 6Т
Заводський номер
Х-1482
Кількість на модель
2
№
17
Назва деталі
Втулка шпильки кришки
Заводський номер
РР 11-3702006
Кількість на модель
2
№
18
Назва деталі
Плоска шайба
Заводський номер
МХ-0094
Кількість на модель
2
№
19
Назва деталі
Регулятор напруги в зборі
Заводський номер
РР12-3702400
Кількість на модель
1
№
20
Назва деталі
Якір регулятора напруги в зборі
Заводський номер
РР12-3702420-А
Кількість на модель
1
№
21
Назва деталі
Регулювальний штифт для натягу пружини якоря
Заводський номер
РР11-3702215
Кількість на модель
3
№
22
Назва деталі
Фасонна спеціальна гайка
Заводський номер
РР11-3702214
Кількість на модель
3
№
23
Назва деталі
Магнітна котушка регулятора напруги в зборі
Заводський номер
РР12-3702401
Кількість на модель
1
№
24
Назва деталі
Прокладка кришки реле-регулятора
Заводський номер
РР 15-3702008
Кількість на модель
1
№
25
Назва деталі
Гвинт для кріплення панелі
Заводський номер
МХ-0097
Кількість на модель
6
№
26
Назва деталі
Опір 15 Ом
Заводський номер
РР12-3702547
Кількість на модель
1
№
27
Назва деталі
Опір 30 Ом
Заводський номер
РР12-3702541
Кількість на модель
1
№
28
Назва деталі
Опір 1 Ом
Заводський номер
РР12-3702550
Кількість на модель
1
№
29
Назва деталі
Опір 80 Ом
Заводський номер
РР12-3702542
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Диск | 8Х-1497 | 7 | 7 | |||||
| 1 | Кришка реле-регулятора в зборі | РР 12-3702003 | 1 | 1 | 1 | |||
| 2 | Реле зворотного струму в зборі | РР12-3702200 | 1 | 1 | 2 | |||
| 3 | Пружина якоря регулятора напруги обмежувача струму та реле зворотного струму | РР11-3702418 | 3 | 3 | 3 | |||
| 4 | Реле-якорь у зборі | РР11-3702205 | 1 | 1 | 4 | |||
| 5 | Тримач контактів у зборі | РР11-3702217 | 1 | 1 | 5 | |||
| 6 | Котушка реле в зборі | РР15-3702201 | 1 | 1 | 6 | |||
| 7 | Обмежувач струму в зборі | РР12-3702300 | 1 | 1 | 7 | |||
| 8 | Обмежувач ходу контактів регулятора напруги та обмежувача струму в зборі | РР11-3702319 | 2 | 2 | 8 | |||
| 9 | Якір обмежувача струму в зборі | РР11-3702305 | 1 | 1 | 9 | |||
| 10 | Панель із клемами в зборі | РР 12-3702510 | 1 | 1 | 10 | |||
| 11 | Гвинт | МХ-0098 | 3 | 3 | 11 | |||
| 12 | Диск __NT__0__L | МХ-0246 | 3 | 3 | 12 | |||
| 13 | Корпус реле-регулятора в зборі | РР15-3702100 | 1 | 1 | 13 | |||
| 14 | Пружинна шайба 5Т | Х-4001 | 7 | 7 | 14 | |||
| 15 | Гвинт для кріплення дроту «на масу» | 7Х-1548 | 1 | 1 | 15 | |||
| 16 | Гайка М6 | 8Х-1533 | 2 | 2 | 16 | |||
| 17 | Пружинна шайба 6Т | Х-1482 | 2 | 2 | 17 | |||
| 18 | Втулка шпильки кришки | РР 11-3702006 | 2 | 2 | 18 | |||
| 19 | Плоска шайба | МХ-0094 | 2 | 2 | 19 | |||
| 20 | Регулятор напруги в зборі | РР12-3702400 | 1 | 1 | 20 | |||
| 21 | Якір регулятора напруги в зборі | РР12-3702420-А | 1 | 1 | 21 | |||
| 22 | Регулювальний штифт для натягу пружини якоря | РР11-3702215 | 3 | 3 | 22 | |||
| 23 | Фасонна спеціальна гайка | РР11-3702214 | 3 | 3 | 23 | |||
| 24 | Магнітна котушка регулятора напруги в зборі | РР12-3702401 | 1 | 1 | 24 | |||
| 25 | Прокладка кришки реле-регулятора | РР 15-3702008 | 1 | 1 | 25 | |||
| 26 | Гвинт для кріплення панелі | МХ-0097 | 6 | 6 | 26 | |||
| 27 | Опір 15 Ом | РР12-3702547 | 1 | 1 | 27 | |||
| 28 | Опір 30 Ом | РР12-3702541 | 1 | 1 | 28 | |||
| 29 | Опір 1 Ом | РР12-3702550 | 1 | 1 | 29 | |||
| 30 | Опір 80 Ом | РР12-3702542 | 1 | 1 | 30 |
