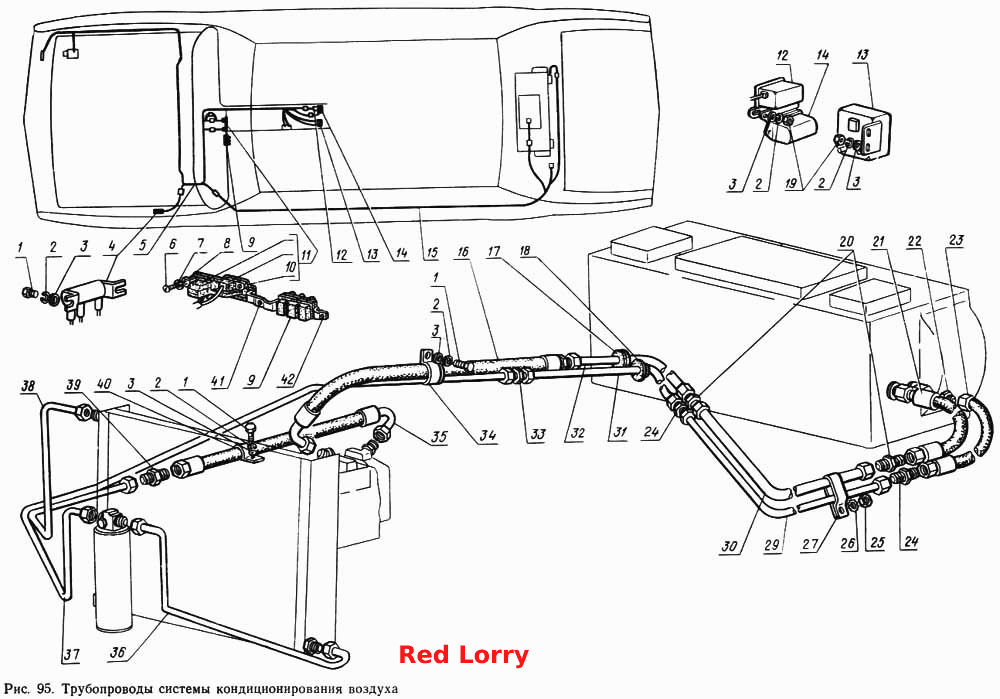

Трубопроводи системи кондиціонування повітря
100%
Назва деталі
Накидна гайка
Заводський номер
14-8120226, 045001-0
Кількість на модель
2
№
Назва деталі
Накидна гайка
Заводський номер
14-8120234, 045001-0
Кількість на модель
5
№
Назва деталі
Накидна гайка
Заводський номер
14-8120286, 045001-1
Кількість на модель
4
№
Назва деталі
Пульт управління кондиціонером
Заводський номер
14-8121018, 146430-0
Кількість на модель
1
№
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__12
Заводський номер
201416-П29
Кількість на модель
2
№
1
Назва деталі
Диск .L
Заводський номер
252154-П29
Кількість на модель
2
№
2
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252004-П29
Кількість на модель
2
№
3
Назва деталі
Опір вентилятора
Заводський номер
14-8121038, 146810-0
Кількість на модель
1
№
4
Назва деталі
Лівий кран із трубкою в зборі
Заводський номер
14-8120019
Кількість на модель
1
№
5
Назва деталі
Джгут проводів кондиціонера №1 із роз'ємами в зборі
Заводський номер
14-8127012
Кількість на модель
1
№
5
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14
Заводський номер
201417-П29
Кількість на модель
4
№
6
Назва деталі
Гвинт кронштейна
Заводський номер
220077-П29
Кількість на модель
1
№
6
Назва деталі
Диск 37.001.146-75 OST __NT__2__6
Заводський номер
252274-П29
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
252153-П29
Кількість на модель
1
№
7
Назва деталі
Правий кронштейн для кріплення облицювання
Заводський номер
14-8121030
Кількість на модель
1
№
8
Назва деталі
Трубка крана з фланцем, ліва, у зборі
Заводський номер
14-8120027
Кількість на модель
1
№
8
Назва деталі
Блок перемикачів електродвигунів обігрівачів у зборі
Заводський номер
14-8101476
Кількість на модель
1
№
9
Назва деталі
Ущільнювальна прокладка (24-76-8101028)
Заводський номер
21-01-8101332
Кількість на модель
6
№
9
Назва деталі
Облицювання приладів управління системою кондиціонування повітря
Заводський номер
14-8121022
Кількість на модель
1
№
10
Назва деталі
Кран обігрівача (24-76-8101020)
Заводський номер
21-01-8101150
Кількість на модель
2
№
10
Назва деталі
Облицювання блоку приладів управління системою кондиціонування повітря
Заводський номер
14-8121020
Кількість на модель
1
№
11
Назва деталі
Реле увімкнення електродвигуна
Заводський номер
14-8121036, 056700-0
Кількість на модель
1
№
12
Назва деталі
Стабілізатор температури
Заводський номер
14-8121032, 077100-0
Кількість на модель
1
№
13
Назва деталі
Правий шланг, що з'єднує кран з обігрівачем
Заводський номер
24-24-8101038
Кількість на модель
1
№
13
Назва деталі
Правий кран із трубкою в зборі
Заводський номер
14-8120018
Кількість на модель
1
№
14
Назва деталі
Реле увімкнення компресора
Заводський номер
14-8121042, 056100-0
Кількість на модель
1
№
14
Назва деталі
Права трубка крана з фланцем у зборі
Заводський номер
14-8120026
Кількість на модель
1
№
15
Назва деталі
Джгут проводів кондиціонера № 2 із роз'ємами в зборі
Заводський номер
14-8127022
Кількість на модель
1
№
15
Назва деталі
Болт M6
Заводський номер
201419-П29
Кількість на модель
4
№
16
Назва деталі
Всмоктувальний шланг у зборі
Заводський номер
14-8120204, 046210-0
Кількість на модель
1
№
16
Назва деталі
Ущільнювальна втулка
Заводський номер
20-3711045
Кількість на модель
1
№
17
Назва деталі
Перехідник для крана
Заводський номер
14-8120024
Кількість на модель
2
№
18
Назва деталі
Ущільнювач передньої нагнітальної труби охолоджувача
Заводський номер
14-8120298, 045016-0
Кількість на модель
1
№
18
Назва деталі
Горіх М
Заводський номер
250508-П29
Кількість на модель
4
№
19
Назва деталі
З'єднувальний патрубок
Заводський номер
14-8120276, 045002-0
Кількість на модель
2
№
20
Назва деталі
Відвідний шланг охолоджувача
Заводський номер
14-8120272, 146140-0
Кількість на модель
1
№
21
Назва деталі
Нагнітальний патрубок шланга охолоджувача
Заводський номер
14-8120270
Кількість на модель
1
№
22
Назва деталі
Нагнітальний шланг охолоджувача
Заводський номер
14-8120266, 046201-0
Кількість на модель
1
№
23
Назва деталі
Штуцер
Заводський номер
14-8120240
Кількість на модель
2
№
24
Назва деталі
Гайка М6-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250608-П29
Кількість на модель
1
№
25
Назва деталі
Задня скоба кріплення труби охолоджувача
Заводський номер
14-8120254, 046233-0
Кількість на модель
1
№
27
Назва деталі
Задня нагнітальна труба охолоджувача в зборі
Заводський номер
14-8120246
Кількість на модель
1
№
29
Назва деталі
Задня відвідна труба охолоджувача в зборі
Заводський номер
14-8120280
Кількість на модель
1
№
30
Назва деталі
Передня нагнітальна труба охолоджувача в зборі
Заводський номер
14-8120242
Кількість на модель
1
№
31
Назва деталі
Передня відвідна труба охолоджувача у зборі
Заводський номер
14-8120290
Кількість на модель
1
№
32
Назва деталі
Заправний штуцер
Заводський номер
14-8120278, 047130-0
Кількість на модель
1
№
33
Назва деталі
Нагнітальний шланг у зборі
Заводський номер
14-8120200, 146120-0
Кількість на модель
1
№
35
Назва деталі
Відвідна труба конденсатора у зборі
Заводський номер
14-8120230
Кількість на модель
1
№
36
Назва деталі
Відвідна труба ресивера у зборі
Заводський номер
14-8120236
Кількість на модель
1
№
37
Назва деталі
Підвідна труба конденсатора в зборі
Заводський номер
14-8120222
Кількість на модель
1
№
38
Назва деталі
З'єднувальний патрубок
Заводський номер
14-8120220, 045002-0
Кількість на модель
1
№
39
Назва деталі
Кріплення нагнітального шланга
Заводський номер
14-8120210, 046388-1
Кількість на модель
1
№
40
Назва деталі
Кронштейн для кріплення облицювання, лівий
Заводський номер
14-8121029
Кількість на модель
1
№
41
Назва деталі
Кронштейн для кріплення перемикача
Заводський номер
14-8101488
Кількість на модель
1
№
42
Назва деталі
Тримач шлангів
Заводський номер
53А-1015374
Кількість на модель
1
№
45
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252037-П29
Кількість на модель
1
№
46
Назва деталі
Болт M- x
Заводський номер
290487-П29
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Накидна гайка | 14-8120226, 045001-0 | 2 | 2 | |||||
| Накидна гайка | 14-8120234, 045001-0 | 5 | 5 | |||||
| Накидна гайка | 14-8120286, 045001-1 | 4 | 4 | |||||
| Пульт управління кондиціонером | 14-8121018, 146430-0 | 1 | 1 | |||||
| 1 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__12 | 201416-П29 | 2 | 2 | 1 | |||
| 2 | Диск .L | 252154-П29 | 2 | 2 | 2 | |||
| 3 | Диск 37.001.144-96 OST __NT__2__6 | 252004-П29 | 2 | 2 | 3 | |||
| 4 | Опір вентилятора | 14-8121038, 146810-0 | 1 | 1 | 4 | |||
| 5 | Лівий кран із трубкою в зборі | 14-8120019 | 1 | 1 | 5 | |||
| 5 | Джгут проводів кондиціонера №1 із роз'ємами в зборі | 14-8127012 | 1 | 1 | 5 | |||
| 6 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14 | 201417-П29 | 4 | 4 | 6 | |||
| 6 | Гвинт кронштейна | 220077-П29 | 1 | 1 | 6 | |||
| 7 | Диск 37.001.146-75 OST __NT__2__6 | 252274-П29 | 1 | 1 | 7 | |||
| 7 | Диск | 252153-П29 | 1 | 1 | 7 | |||
| 8 | Правий кронштейн для кріплення облицювання | 14-8121030 | 1 | 1 | 8 | |||
| 8 | Трубка крана з фланцем, ліва, у зборі | 14-8120027 | 1 | 1 | 8 | |||
| 9 | Блок перемикачів електродвигунів обігрівачів у зборі | 14-8101476 | 1 | 1 | 9 | |||
| 9 | Ущільнювальна прокладка (24-76-8101028) | 21-01-8101332 | 6 | 6 | 9 | |||
| 10 | Облицювання приладів управління системою кондиціонування повітря | 14-8121022 | 1 | 1 | 10 | |||
| 10 | Кран обігрівача (24-76-8101020) | 21-01-8101150 | 2 | 2 | 10 | |||
| 11 | Облицювання блоку приладів управління системою кондиціонування повітря | 14-8121020 | 1 | 1 | 11 | |||
| 12 | Реле увімкнення електродвигуна | 14-8121036, 056700-0 | 1 | 1 | 12 | |||
| 13 | Стабілізатор температури | 14-8121032, 077100-0 | 1 | 1 | 13 | |||
| 13 | Правий шланг, що з'єднує кран з обігрівачем | 24-24-8101038 | 1 | 1 | 13 | |||
| 14 | Правий кран із трубкою в зборі | 14-8120018 | 1 | 1 | 14 | |||
| 14 | Реле увімкнення компресора | 14-8121042, 056100-0 | 1 | 1 | 14 | |||
| 15 | Права трубка крана з фланцем у зборі | 14-8120026 | 1 | 1 | 15 | |||
| 15 | Джгут проводів кондиціонера № 2 із роз'ємами в зборі | 14-8127022 | 1 | 1 | 15 | |||
| 16 | Болт M6 | 201419-П29 | 4 | 4 | 16 | |||
| 16 | Всмоктувальний шланг у зборі | 14-8120204, 046210-0 | 1 | 1 | 16 | |||
| 17 | Ущільнювальна втулка | 20-3711045 | 1 | 1 | 17 | |||
| 18 | Перехідник для крана | 14-8120024 | 2 | 2 | 18 | |||
| 18 | Ущільнювач передньої нагнітальної труби охолоджувача | 14-8120298, 045016-0 | 1 | 1 | 18 | |||
| 19 | Горіх М | 250508-П29 | 4 | 4 | 19 | |||
| 20 | З'єднувальний патрубок | 14-8120276, 045002-0 | 2 | 2 | 20 | |||
| 21 | Відвідний шланг охолоджувача | 14-8120272, 146140-0 | 1 | 1 | 21 | |||
| 22 | Нагнітальний патрубок шланга охолоджувача | 14-8120270 | 1 | 1 | 22 | |||
| 23 | Нагнітальний шланг охолоджувача | 14-8120266, 046201-0 | 1 | 1 | 23 | |||
| 24 | Штуцер | 14-8120240 | 2 | 2 | 24 | |||
| 25 | Гайка М6-6Н ОСТ __NT__2__37.001.124-93 | 250608-П29 | 1 | 1 | 25 | |||
| 27 | Задня скоба кріплення труби охолоджувача | 14-8120254, 046233-0 | 1 | 1 | 27 | |||
| 29 | Задня нагнітальна труба охолоджувача в зборі | 14-8120246 | 1 | 1 | 29 | |||
| 30 | Задня відвідна труба охолоджувача в зборі | 14-8120280 | 1 | 1 | 30 | |||
| 31 | Передня нагнітальна труба охолоджувача в зборі | 14-8120242 | 1 | 1 | 31 | |||
| 32 | Передня відвідна труба охолоджувача у зборі | 14-8120290 | 1 | 1 | 32 | |||
| 33 | Заправний штуцер | 14-8120278, 047130-0 | 1 | 1 | 33 | |||
| 35 | Нагнітальний шланг у зборі | 14-8120200, 146120-0 | 1 | 1 | 35 | |||
| 36 | Відвідна труба конденсатора у зборі | 14-8120230 | 1 | 1 | 36 | |||
| 37 | Відвідна труба ресивера у зборі | 14-8120236 | 1 | 1 | 37 | |||
| 38 | Підвідна труба конденсатора в зборі | 14-8120222 | 1 | 1 | 38 | |||
| 39 | З'єднувальний патрубок | 14-8120220, 045002-0 | 1 | 1 | 39 | |||
| 40 | Кріплення нагнітального шланга | 14-8120210, 046388-1 | 1 | 1 | 40 | |||
| 41 | Кронштейн для кріплення облицювання, лівий | 14-8121029 | 1 | 1 | 41 | |||
| 42 | Кронштейн для кріплення перемикача | 14-8101488 | 1 | 1 | 42 | |||
| 45 | Тримач шлангів | 53А-1015374 | 1 | 1 | 45 | |||
| 46 | Диск 37.001.144-96 OST __NT__2__6 | 252037-П29 | 1 | 1 | 46 | |||
| 47 | Болт M- x | 290487-П29 | 1 | 1 | 47 |
