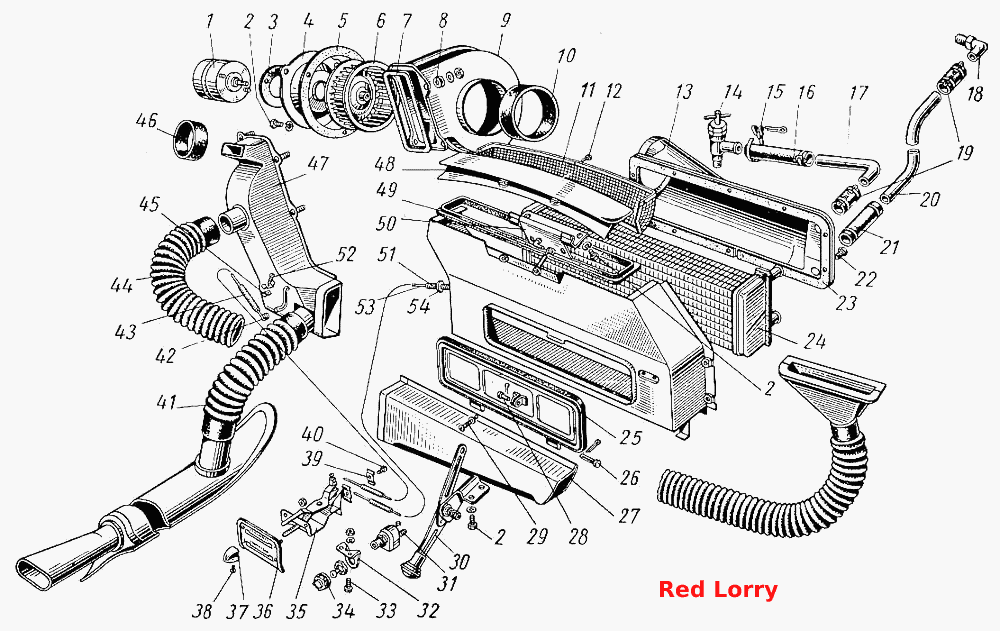

Вентиляція передньої частини та опалення
100%
Назва деталі
Гвинт М5Х10 для кріплення ротора
Заводський номер
242210-П8
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
252173-П8
Кількість на модель
2
№
Назва деталі
Пружинна шайба
Заводський номер
252233-П8
Кількість на модель
2
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__6
Заводський номер
252154-П2
Кількість на модель
2
№
Назва деталі
Шплінт 2х10
Заводський номер
258011-П
Кількість на модель
1
№
Назва деталі
Шплінт хомута
Заводський номер
297575-П8
Кількість на модель
4
№
Назва деталі
Диск
Заводський номер
252004-П8
Кількість на модель
8
№
Назва деталі
Впускна трубка обігрівача
Заводський номер
22Б-8101030
Кількість на модель
1
№
Назва деталі
Гайка М5
Заводський номер
251085-П8
Кількість на модель
2
№
Назва деталі
Гайка М5 для кріплення сполучної панелі
Заводський номер
250763-П8
Кількість на модель
2
№
Назва деталі
Гайка М6х1
Заводський номер
250508-П8
Кількість на модель
4
№
Назва деталі
Стрічка 10х235
Заводський номер
297584-П8
Кількість на модель
4
№
Назва деталі
Впускна труба обігрівача
Заводський номер
22Б-8101032
Кількість на модель
1
№
Назва деталі
Електродвигун вентилятора в зборі
Заводський номер
21-8101180
Кількість на модель
1
№
1
Назва деталі
Болт M6-6gх10
Заводський номер
201415-П8
Кількість на модель
2
№
2
Назва деталі
Прокладка електродвигуна вентилятора
Заводський номер
21-8102232
Кількість на модель
1
№
3
Назва деталі
Диск електродвигуна заднього обігрівача
Заводський номер
13-8102238
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
13-8102240
Кількість на модель
1
№
5
Назва деталі
Ротор вентилятора в зборі
Заводський номер
21-8102030-Б
Кількість на модель
1
№
6
Назва деталі
Прокладка основи вентилятора
Заводський номер
21-8102216
Кількість на модель
1
№
7
Назва деталі
Втулка основи корпусу
Заводський номер
21-8102218
Кількість на модель
4
№
8
Назва деталі
Корпус вентилятора в зборі
Заводський номер
21-8102014
Кількість на модель
1
№
9
Назва деталі
Шланг вентилятора
Заводський номер
21-8102060
Кількість на модель
1
№
10
Назва деталі
Вентиляційна решітка передньої частини в зборі
Заводський номер
21-5304022
Кількість на модель
1
№
11
Назва деталі
Шуруп по металу 4х15
Заводський номер
240219-П8
Кількість на модель
3
№
12
Назва деталі
Кожух радіатора обігрівача в зборі
Заводський номер
21-8101098-А
Кількість на модель
1
№
13
Назва деталі
Запірний кран опалювального приладу в зборі
Заводський номер
30-8101020-А
Кількість на модель
1
№
14
Назва деталі
Пряжка
Заводський номер
297580-П8
Кількість на модель
4
№
15
Назва деталі
Шланг випускної труби обігрівача — довгий
Заводський номер
76Э-8101038
Кількість на модель
1
№
16
Назва деталі
Впускна труба обігрівача
Заводський номер
21-8101030
Кількість на модель
1
№
17
Назва деталі
Штуцер обігрівача
Заводський номер
21-8101040
Кількість на модель
1
№
18
Назва деталі
Шланг
Заводський номер
64-6745
Кількість на модель
1
№
19
Назва деталі
Випускна труба обігрівача
Заводський номер
21-8101032-Б2
Кількість на модель
1
№
20
Назва деталі
Шланг витяжної труби
Заводський номер
21-1014076
Кількість на модель
1
№
21
Назва деталі
Болт для кріплення кронштейна
Заводський номер
201418-П8
Кількість на модель
10
№
22
Назва деталі
Прокладка кожуха радіатора опалення
Заводський номер
21-8101114-А
Кількість на модель
1
№
23
Назва деталі
Радіатор опалення в зборі
Заводський номер
21-8101060
Кількість на модель
1
№
24
Назва деталі
Кришка вентиляційного отвору кузова з ущільнювачем у зборі
Заводський номер
32-8104196-А
Кількість на модель
1
№
25
Назва деталі
Палець 6х35
Заводський номер
260018-П8
Кількість на модель
2
№
26
Назва деталі
Розподільник системи опалення кузова в зборі
Заводський номер
21-8101250-Б1
Кількість на модель
1
№
27
Назва деталі
Штифт діаметром 6х12
Заводський номер
260008-П8
Кількість на модель
1
№
28
Назва деталі
Гвинт М64х__NT__2__
Заводський номер
240816-П8
Кількість на модель
1
№
29
Назва деталі
Привід вентиляції кузова у зборі
Заводський номер
21-5304220
Кількість на модель
1
№
30
Назва деталі
Перемикач електродвигуна вентилятора у зборі
Заводський номер
21-8102090-Б
Кількість на модель
1
№
31
Назва деталі
Кронштейн перемикача електродвигуна вентилятора
Заводський номер
32-8102086
Кількість на модель
1
№
32
Назва деталі
Гвинт М105х__NT__2__
Заводський номер
224597-П8
Кількість на модель
1
№
33
Назва деталі
Ручка перемикача вентилятора обдування водія
Заводський номер
21-8102092
Кількість на модель
1
№
34
Назва деталі
Привід вентиляції передньої частини в зборі
Заводський номер
21-5304032
Кількість на модель
1
№
35
Назва деталі
Облицювання приводу вентиляції передньої частини в зборі
Заводський номер
21-5304188-А2
Кількість на модель
1
№
36
Назва деталі
Ручка приводу вентиляції передньої частини
Заводський номер
21-5304186
Кількість на модель
2
№
37
Назва деталі
Гвинт М73х__NT__2__
Заводський номер
222962-П8
Кількість на модель
2
№
38
Назва деталі
Затискач кожуха приводу вентиляції передньої частини
Заводський номер
21-5304192
Кількість на модель
1
№
39
Назва деталі
Болт М4Х8 тяги
Заводський номер
290277-П8
Кількість на модель
1
№
40
Назва деталі
Шланг трубопроводу вентилятора короткий
Заводський номер
30-8102062
Кількість на модель
1
№
41
Назва деталі
Тяга приводу заслінки опалення
Заводський номер
21-5304206
Кількість на модель
1
№
42
Назва деталі
Оболонка тяги заслінки опалення
Заводський номер
21-5304204
Кількість на модель
1
№
43
Назва деталі
Шланг обдування лобового скла
Заводський номер
32-8101436
Кількість на модель
1
№
44
Назва деталі
Затискач оболонки
Заводський номер
21-5304198
Кількість на модель
2
№
45
Назва деталі
Шланг патрубка обдування лобового скла
Заводський номер
21-8102062
Кількість на модель
1
№
46
Назва деталі
Колектор обігрівача в зборі
Заводський номер
21-8101220-Б
Кількість на модель
1
№
47
Назва деталі
Кришка вентиляційного отвору передньої частини в зборі
Заводський номер
21-5304012
Кількість на модель
1
№
48
Назва деталі
Ущільнювач кришки вентиляційного отвору передньої частини
Заводський номер
21-5304030-А
Кількість на модель
1
№
49
Назва деталі
Петля кришки вентиляційного отвору передньої частини в зборі
Заводський номер
21-5304017-А
Кількість на модель
1
№
50
Назва деталі
Оболонка тяги кришки вентиляційного отвору передньої частини
Заводський номер
21-5304200
Кількість на модель
1
№
51
Назва деталі
Гвинт М84х__NT__2__
Заводський номер
224570-П8
Кількість на модель
2
№
52
Назва деталі
Тяга приводу кришки вентиляційного отвору передньої частини
Заводський номер
21-5304202
Кількість на модель
1
№
53
Назва деталі
Втулка
Заводський номер
А-17523
Кількість на модель
1
№
54
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гвинт М5Х10 для кріплення ротора | 242210-П8 | 1 | 1 | |||||
| Пружинна шайба | 252173-П8 | 2 | 2 | |||||
| Пружинна шайба | 252233-П8 | 2 | 2 | |||||
| Диск 37.001.115-75L OST __NT__2__6 | 252154-П2 | 2 | 2 | |||||
| Шплінт 2х10 | 258011-П | 1 | 1 | |||||
| Шплінт хомута | 297575-П8 | 4 | 4 | |||||
| Диск | 252004-П8 | 8 | 8 | |||||
| Впускна трубка обігрівача | 22Б-8101030 | 1 | 1 | |||||
| Гайка М5 | 251085-П8 | 2 | 2 | |||||
| Гайка М5 для кріплення сполучної панелі | 250763-П8 | 2 | 2 | |||||
| Гайка М6х1 | 250508-П8 | 4 | 4 | |||||
| Стрічка 10х235 | 297584-П8 | 4 | 4 | |||||
| Впускна труба обігрівача | 22Б-8101032 | 1 | 1 | |||||
| 1 | Електродвигун вентилятора в зборі | 21-8101180 | 1 | 1 | 1 | |||
| 2 | Болт M6-6gх10 | 201415-П8 | 2 | 2 | 2 | |||
| 3 | Прокладка електродвигуна вентилятора | 21-8102232 | 1 | 1 | 3 | |||
| 4 | Диск електродвигуна заднього обігрівача | 13-8102238 | 1 | 1 | 4 | |||
| 5 | Прокладка | 13-8102240 | 1 | 1 | 5 | |||
| 6 | Ротор вентилятора в зборі | 21-8102030-Б | 1 | 1 | 6 | |||
| 7 | Прокладка основи вентилятора | 21-8102216 | 1 | 1 | 7 | |||
| 8 | Втулка основи корпусу | 21-8102218 | 4 | 4 | 8 | |||
| 9 | Корпус вентилятора в зборі | 21-8102014 | 1 | 1 | 9 | |||
| 10 | Шланг вентилятора | 21-8102060 | 1 | 1 | 10 | |||
| 11 | Вентиляційна решітка передньої частини в зборі | 21-5304022 | 1 | 1 | 11 | |||
| 12 | Шуруп по металу 4х15 | 240219-П8 | 3 | 3 | 12 | |||
| 13 | Кожух радіатора обігрівача в зборі | 21-8101098-А | 1 | 1 | 13 | |||
| 14 | Запірний кран опалювального приладу в зборі | 30-8101020-А | 1 | 1 | 14 | |||
| 15 | Пряжка | 297580-П8 | 4 | 4 | 15 | |||
| 16 | Шланг випускної труби обігрівача — довгий | 76Э-8101038 | 1 | 1 | 16 | |||
| 17 | Впускна труба обігрівача | 21-8101030 | 1 | 1 | 17 | |||
| 18 | Штуцер обігрівача | 21-8101040 | 1 | 1 | 18 | |||
| 19 | Шланг | 64-6745 | 1 | 1 | 19 | |||
| 20 | Випускна труба обігрівача | 21-8101032-Б2 | 1 | 1 | 20 | |||
| 21 | Шланг витяжної труби | 21-1014076 | 1 | 1 | 21 | |||
| 22 | Болт для кріплення кронштейна | 201418-П8 | 10 | 10 | 22 | |||
| 23 | Прокладка кожуха радіатора опалення | 21-8101114-А | 1 | 1 | 23 | |||
| 24 | Радіатор опалення в зборі | 21-8101060 | 1 | 1 | 24 | |||
| 25 | Кришка вентиляційного отвору кузова з ущільнювачем у зборі | 32-8104196-А | 1 | 1 | 25 | |||
| 26 | Палець 6х35 | 260018-П8 | 2 | 2 | 26 | |||
| 27 | Розподільник системи опалення кузова в зборі | 21-8101250-Б1 | 1 | 1 | 27 | |||
| 28 | Штифт діаметром 6х12 | 260008-П8 | 1 | 1 | 28 | |||
| 29 | Гвинт М64х__NT__2__ | 240816-П8 | 1 | 1 | 29 | |||
| 30 | Привід вентиляції кузова у зборі | 21-5304220 | 1 | 1 | 30 | |||
| 31 | Перемикач електродвигуна вентилятора у зборі | 21-8102090-Б | 1 | 1 | 31 | |||
| 32 | Кронштейн перемикача електродвигуна вентилятора | 32-8102086 | 1 | 1 | 32 | |||
| 33 | Гвинт М105х__NT__2__ | 224597-П8 | 1 | 1 | 33 | |||
| 34 | Ручка перемикача вентилятора обдування водія | 21-8102092 | 1 | 1 | 34 | |||
| 35 | Привід вентиляції передньої частини в зборі | 21-5304032 | 1 | 1 | 35 | |||
| 36 | Облицювання приводу вентиляції передньої частини в зборі | 21-5304188-А2 | 1 | 1 | 36 | |||
| 37 | Ручка приводу вентиляції передньої частини | 21-5304186 | 2 | 2 | 37 | |||
| 38 | Гвинт М73х__NT__2__ | 222962-П8 | 2 | 2 | 38 | |||
| 39 | Затискач кожуха приводу вентиляції передньої частини | 21-5304192 | 1 | 1 | 39 | |||
| 40 | Болт М4Х8 тяги | 290277-П8 | 1 | 1 | 40 | |||
| 41 | Шланг трубопроводу вентилятора короткий | 30-8102062 | 1 | 1 | 41 | |||
| 42 | Тяга приводу заслінки опалення | 21-5304206 | 1 | 1 | 42 | |||
| 43 | Оболонка тяги заслінки опалення | 21-5304204 | 1 | 1 | 43 | |||
| 44 | Шланг обдування лобового скла | 32-8101436 | 1 | 1 | 44 | |||
| 45 | Затискач оболонки | 21-5304198 | 2 | 2 | 45 | |||
| 46 | Шланг патрубка обдування лобового скла | 21-8102062 | 1 | 1 | 46 | |||
| 47 | Колектор обігрівача в зборі | 21-8101220-Б | 1 | 1 | 47 | |||
| 48 | Кришка вентиляційного отвору передньої частини в зборі | 21-5304012 | 1 | 1 | 48 | |||
| 49 | Ущільнювач кришки вентиляційного отвору передньої частини | 21-5304030-А | 1 | 1 | 49 | |||
| 50 | Петля кришки вентиляційного отвору передньої частини в зборі | 21-5304017-А | 1 | 1 | 50 | |||
| 51 | Оболонка тяги кришки вентиляційного отвору передньої частини | 21-5304200 | 1 | 1 | 51 | |||
| 52 | Гвинт М84х__NT__2__ | 224570-П8 | 2 | 2 | 52 | |||
| 53 | Тяга приводу кришки вентиляційного отвору передньої частини | 21-5304202 | 1 | 1 | 53 | |||
| 54 | Втулка | А-17523 | 1 | 1 | 54 |
