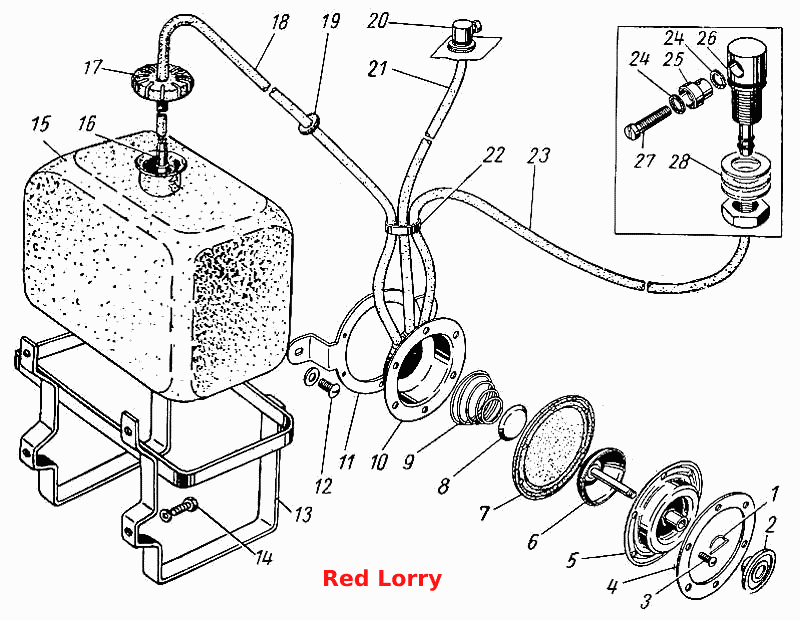

Встановлення обприскувача на лобове скло
100%
Назва деталі
Бачок обприскувача лобового скла зі шлангом у зборі
Заводський номер
13-5208100-Б1
Кількість на модель
1
№
Назва деталі
Шланг обприскувача лобового скла
Заводський номер
21П-5208096
Кількість на модель
1
№
Назва деталі
Шланг
Заводський номер
21П-5208097
Кількість на модель
1
№
Назва деталі
Впускний шланг обприскувача лобового скла
Заводський номер
13А-5208094
Кількість на модель
1
№
Назва деталі
Шланг
Заводський номер
13-5208154
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
252174-П8
Кількість на модель
2
№
Назва деталі
Плоска шайба
Заводський номер
293238-П8
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
293304-П13
Кількість на модель
2
№
Назва деталі
Плоска шайба
Заводський номер
293304-П8
Кількість на модель
2
№
Назва деталі
Насос омивача лобового скла у зборі
Заводський номер
13-5208010
Кількість на модель
1
№
Назва деталі
Гайка М10х1
Заводський номер
250613-П8
Кількість на модель
2
№
Назва деталі
Гвинт М166х__NT__2__
Заводський номер
220105-П8
Кількість на модель
2
№
Назва деталі
Кріплення педалі насоса
Заводський номер
72-5208056
Кількість на модель
1
№
1
Назва деталі
Педаль насоса
Заводський номер
72-5208054
Кількість на модель
1
№
2
Назва деталі
Гвинт М4Х10 для кріплення кришки насоса
Заводський номер
220051-П8
Кількість на модель
6
№
3
Назва деталі
Кільце кришки насоса
Заводський номер
21-5208032
Кількість на модель
1
№
4
Назва деталі
Кришка насоса обприскувача лобового скла у зборі
Заводський номер
21-5208024
Кількість на модель
1
№
5
Назва деталі
Шток насоса в зборі
Заводський номер
21-5208048
Кількість на модель
1
№
6
Назва деталі
Діафрагма насоса
Заводський номер
72-5208042
Кількість на модель
1
№
7
Назва деталі
Ковпачок пружини діафрагми насоса
Заводський номер
72-5208046
Кількість на модель
1
№
8
Назва деталі
Пружина діафрагми насоса
Заводський номер
72-5208044
Кількість на модель
1
№
9
Назва деталі
Корпус насоса обприскувача лобового скла у зборі
Заводський номер
13-5208012
Кількість на модель
1
№
10
Назва деталі
Кільце
Заводський номер
21-5208036
Кількість на модель
1
№
11
Назва деталі
Гвинт М6х1х12 для кріплення утримувача ущільнювача
Заводський номер
220103-П8
Кількість на модель
2
№
12
Назва деталі
Кріплення бачка обприскувача лобового скла у зборі
Заводський номер
21-5208170-Б
Кількість на модель
1
№
13
Назва деталі
Болт M6х12
Заводський номер
201416-П8
Кількість на модель
4
№
14
Назва деталі
Резервуар обприскувача лобового скла
Заводський номер
13-5208104-Б1
Кількість на модель
1
№
15
Назва деталі
Впускний клапан у зборі з фільтром
Заводський номер
21-5208087-А
Кількість на модель
1
№
16
Назва деталі
Пробка бачка омивача
Заводський номер
13-5208124-Б
Кількість на модель
1
№
17
Назва деталі
Впускний шланг обприскувача лобового скла
Заводський номер
32-5109108
Кількість на модель
1
№
18
Назва деталі
Ущільнювальна втулка
Заводський номер
21-5208150
Кількість на модель
1
№
19
Назва деталі
Жиклер обприскувача в зборі
Заводський номер
13-5208064
Кількість на модель
2
№
20
Назва деталі
Шланг випускного насоса
Заводський номер
21-5208097-Б
Кількість на модель
1
№
21
Назва деталі
Тримач шлангів обприскувача лобового скла
Заводський номер
21-5208200
Кількість на модель
1
№
22
Назва деталі
Правий випускний шланг обприскувача
Заводський номер
21-5208096-Б
Кількість на модель
1
№
23
Назва деталі
Шайба жиклера
Заводський номер
13-5208078
Кількість на модель
4
№
24
Назва деталі
Форсунка омивача лобового скла
Заводський номер
13-5208076
Кількість на модель
2
№
25
Назва деталі
Корпус жиклера в зборі
Заводський номер
13-5208070
Кількість на модель
2
№
26
Назва деталі
Спеціальний гвинт
Заводський номер
13-5208160
Кількість на модель
2
№
27
Назва деталі
Диск
Заводський номер
51Б-3816158
Кількість на модель
2
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Бачок обприскувача лобового скла зі шлангом у зборі | 13-5208100-Б1 | 1 | 1 | |||||
| Шланг обприскувача лобового скла | 21П-5208096 | 1 | 1 | |||||
| Шланг | 21П-5208097 | 1 | 1 | |||||
| Впускний шланг обприскувача лобового скла | 13А-5208094 | 1 | 1 | |||||
| Шланг | 13-5208154 | 1 | 1 | |||||
| Пружинна шайба | 252174-П8 | 2 | 2 | |||||
| Плоска шайба | 293238-П8 | 2 | 2 | |||||
| Диск | 293304-П13 | 2 | 2 | |||||
| Плоска шайба | 293304-П8 | 2 | 2 | |||||
| Насос омивача лобового скла у зборі | 13-5208010 | 1 | 1 | |||||
| Гайка М10х1 | 250613-П8 | 2 | 2 | |||||
| Гвинт М166х__NT__2__ | 220105-П8 | 2 | 2 | |||||
| 1 | Кріплення педалі насоса | 72-5208056 | 1 | 1 | 1 | |||
| 2 | Педаль насоса | 72-5208054 | 1 | 1 | 2 | |||
| 3 | Гвинт М4Х10 для кріплення кришки насоса | 220051-П8 | 6 | 6 | 3 | |||
| 4 | Кільце кришки насоса | 21-5208032 | 1 | 1 | 4 | |||
| 5 | Кришка насоса обприскувача лобового скла у зборі | 21-5208024 | 1 | 1 | 5 | |||
| 6 | Шток насоса в зборі | 21-5208048 | 1 | 1 | 6 | |||
| 7 | Діафрагма насоса | 72-5208042 | 1 | 1 | 7 | |||
| 8 | Ковпачок пружини діафрагми насоса | 72-5208046 | 1 | 1 | 8 | |||
| 9 | Пружина діафрагми насоса | 72-5208044 | 1 | 1 | 9 | |||
| 10 | Корпус насоса обприскувача лобового скла у зборі | 13-5208012 | 1 | 1 | 10 | |||
| 11 | Кільце | 21-5208036 | 1 | 1 | 11 | |||
| 12 | Гвинт М6х1х12 для кріплення утримувача ущільнювача | 220103-П8 | 2 | 2 | 12 | |||
| 13 | Кріплення бачка обприскувача лобового скла у зборі | 21-5208170-Б | 1 | 1 | 13 | |||
| 14 | Болт M6х12 | 201416-П8 | 4 | 4 | 14 | |||
| 15 | Резервуар обприскувача лобового скла | 13-5208104-Б1 | 1 | 1 | 15 | |||
| 16 | Впускний клапан у зборі з фільтром | 21-5208087-А | 1 | 1 | 16 | |||
| 17 | Пробка бачка омивача | 13-5208124-Б | 1 | 1 | 17 | |||
| 18 | Впускний шланг обприскувача лобового скла | 32-5109108 | 1 | 1 | 18 | |||
| 19 | Ущільнювальна втулка | 21-5208150 | 1 | 1 | 19 | |||
| 20 | Жиклер обприскувача в зборі | 13-5208064 | 2 | 2 | 20 | |||
| 21 | Шланг випускного насоса | 21-5208097-Б | 1 | 1 | 21 | |||
| 22 | Тримач шлангів обприскувача лобового скла | 21-5208200 | 1 | 1 | 22 | |||
| 23 | Правий випускний шланг обприскувача | 21-5208096-Б | 1 | 1 | 23 | |||
| 24 | Шайба жиклера | 13-5208078 | 4 | 4 | 24 | |||
| 25 | Форсунка омивача лобового скла | 13-5208076 | 2 | 2 | 25 | |||
| 26 | Корпус жиклера в зборі | 13-5208070 | 2 | 2 | 26 | |||
| 27 | Спеціальний гвинт | 13-5208160 | 2 | 2 | 27 | |||
| 28 | Диск | 51Б-3816158 | 2 | 2 | 28 |
